BECA 080G
Description
Le profil BECA 080G - PTFE + Inox - est un coussinet autolubrifiant constitué d'une couche structurelle en acier inoxydable, d'une couche médiane en bronze fritté poreux et d'une couche de glissement à base de mélange de PTFE sans plomb (Pb).
Avantages
Très faible coefficient de frottement
Bone résistance à l'usure
Adapté dans des conditions semi-arides
Bonne compatibilité chimique
Bonne résistance à la corrosion
Respectueux de l'environnement
Applications
Imprimeries
Industrie de la teinture
Industrie maritime
Produits résistants à la corrosion
Téléchargement

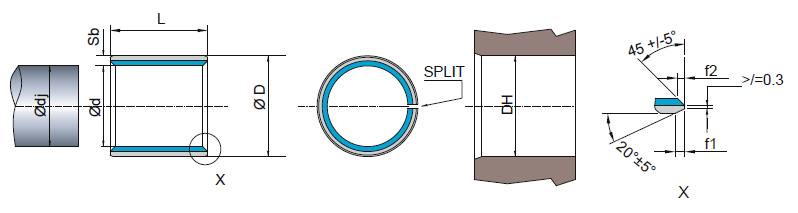

Dimensions
Données techniques
Microstructure
| Représentation | Description | |
|---|---|---|
 |
1 |
PTFE, composition de fibres polymères, 0,01-0,03 mm, matériau anti-abrasion sans plomb, qui formera un film lubrifiant pendant le fonctionnement |
| 2 |
Couche de poudre de bronze frittée, 0,2-0,35 mm, qui renforce encore la combinaison de la plaque de bronze et de la couche de PTFE et transfère la chaleur plus rapidement |
|
| 3 | Support en acier inoxydable, supporte de fortes charges et transfert de chaleur, anti-corrosion et très haut niveau de résistance dans les environnements corrosifs | |
Conditions limites
| Donnée | Valeur | Unité | |
|---|---|---|---|
| Fonctionnement | Sec | ++ | |
| Lubrifié | + | ||
| Température | T° maxi | +280 | °C |
| T° mini | -195 | °C | |
| Charge maxi | Statique | 250 | MPa |
| Faibles mouvements | 140 | MPa | |
| Rotation et Oscillations | 60 | MPa | |
| Vitesse maxi | Sec | 2,5 | m/s |
| Lubrifié | 5 | m/s | |
| PV maxi | Sec, en pointe | 3,6 | MPa.m/s |
| Sec, en continu | 1,8 | ||
| Lubrifié | 50 | ||
| Coefficient de frottement | Sec | 0,08-0,20 | - |
| Lubrifié | 0,02-0,07 | - | |
| Conductivité thermique | 42 | W/(m.K) | |
| Coefficient de dilatation thermique linéaire | 15x10(-6) | /K | |
Recommandations de conception
Tolérances appliquées au niveau des interfaces
| Dimension de l'arbre |
Tolérance | Dimension de l'alésage |
Tolérance |
|---|---|---|---|
| Ødj ≤ 4.00 mm | h6 | ØDH ≤ 4.00 mm | H6 |
| 4.00 mm < Ødj ≤ 80.00 mm | f7 | ØDH > 4.00 mm | H7 |
| Ødj > 80.00 mm | h8 |
Etats de surface
| Rugosité | Diamètre de l'arbre Ødj |
Diamètre d'alésage ØDH |
Autres surfaces |
|---|---|---|---|
| Ra | 0.2 - 0.4 µm | 1.6 - 3.2 µm | 25 µm |
|
080.002003G
|
2 | 3,5 | 3 |
|
080.002005G
|
2 | 3,5 | 5 |
|
080.003003G
|
3 | 4,5 | 3 |
|
080.003004G
|
3 | 4,5 | 4 |
|
080.003005G
|
3 | 4,5 | 5 |
|
080.003006G
|
3 | 4,5 | 6 |
|
080.004003G
|
4 | 5,5 | 3 |
|
080.004004G
|
4 | 5,5 | 4 |
|
080.004006G
|
4 | 5,5 | 6 |
|
080.004010G
|
4 | 5,5 | 10 |
|
080.005005G
|
5 | 7 | 5 |
|
080.005008G
|
5 | 7 | 8 |
|
080.005010G
|
5 | 7 | 10 |
|
080.006004G
|
6 | 8 | 4 |
|
080.006006G
|
6 | 8 | 6 |
|
080.006008G
|
6 | 8 | 8 |
|
080.006010G
|
6 | 8 | 10 |
|
080.007010G
|
7 | 9 | 10 |
|
080.008008G
|
8 | 10 | 8 |
|
080.008010G
|
8 | 10 | 10 |
|
080.008012G
|
8 | 10 | 12 |
|
080.008015G
|
8 | 10 | 15 |
|
080.008006G
|
10 | 12 | 6 |
|
080.010008G
|
10 | 12 | 8 |
|
080.010010G
|
10 | 12 | 10 |
|
080.010012G
|
10 | 12 | 12 |
|
080.010015G
|
10 | 12 | 15 |
|
080.010020G
|
10 | 12 | 20 |
|
080.012006G
|
12 | 14 | 6 |
|
080.012008G
|
12 | 14 | 8 |
|
080.012010G
|
12 | 14 | 10 |
|
080.012012G
|
12 | 14 | 12 |
|
080.012015G
|
12 | 14 | 15 |
|
080.012020G
|
12 | 14 | 20 |
|
080.012025G
|
12 | 14 | 25 |
|
080.013010G
|
13 | 15 | 10 |
|
080.013020G
|
13 | 15 | 20 |
|
080.014010G
|
14 | 16 | 10 |
|
080.014012G
|
14 | 16 | 12 |
|
080.014015G
|
14 | 16 | 15 |
|
080.014020G
|
14 | 16 | 20 |
|
080.014025G
|
14 | 16 | 25 |
|
080.015010G
|
15 | 17 | 10 |
|
080.015012G
|
15 | 17 | 12 |
|
080.015015G
|
15 | 17 | 15 |
|
080.015020G
|
15 | 17 | 20 |
|
080.015025G
|
15 | 17 | 25 |
|
080.016010G
|
16 | 18 | 10 |
|
080.016012G
|
16 | 18 | 12 |
|
080.016015G
|
16 | 18 | 15 |
