BECA 007 Tige

BECA 007 Tige
beca_007_3d_v1
beca_007_3d_v2

Description

Le profil BECA 007 est un segment porteur usiné avec une coupe en sifflet à 30° en standard en POM chargé Verre. D'autres types de coupes peuvent être réalisés.

Avantages

Grande résistance à la compression
Grande résistance à l'usure
Absoprtion d'eau limitée à 0,2%
Grande rigidité

Données techniques

Température

-50°C / +115°C (+140°C en pointe)

Vitesse

1 m/s

Résistance à la compression max.

170 N/mm²

Charges radiales en dynamique

40 N/mm² à 25°C
25 N/mm² > 60°C

Applications

Chariots élévateurs
Engins de chantier
Machines agricoles
Vérins standard

Matériaux

Résine acétale - POM

Dimensions
Cote de montage
Matériaux
Préconisation de conception
Données techniques

Dimensions

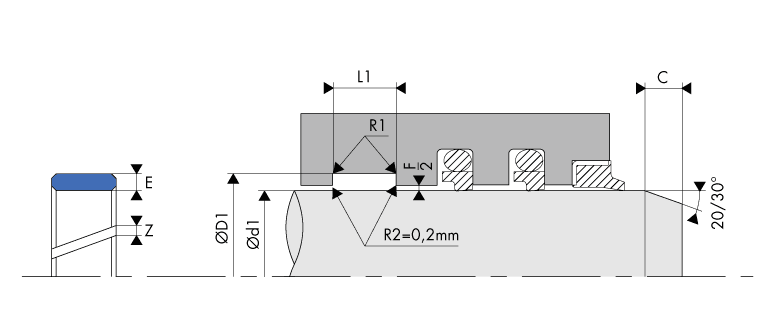

Schéma d'implantationLogement Gorge Bague de guidage Porteur Segment - BECA 007 Tige - Housing Groove Wear ring - BECA 007 Rod

Cote de montage

Logement Gorge Bague de guidage Porteur Segment - BECA 007 Tige

Cote de montage

ISO 10766 Diamètre de tige Diamètre de gorge Largeur de gorge Epaisseur du joint Jeu à la coupe
Ød1 f8/h9 ØD1 H8 L1 0/+0,20 E Z +/-0,50
* 10,0 - 50,0 d1 + 3,10 4,00 1,55 1,00
* 15,0 - 140,0 d1 + 5,00 5,60 2,50 1,25
* 20,0 - 220,0 d1 + 5,00 9,70 2,50 1,25
* 80,0 - 360,0 d1 + 5,00 15,00 2,50 1,25
* 200,0 - 360,0 d1 + 5,00 25,00 2,50 1,25
* 280,0 - 360,0 d1 + 8,00 25,00 4,00 2,00

D'autres dimensions sont réalisables ne tenant pas compte de la norme ISO 10766. Merci de contacter nos experts.

Matériaux

Résine acétale - POM

La résine acétale (POM ou Polyacétal) fait partie des thermoplastiques présentant de nombreux avantages - haute résistance mécanique, rigidité et dureté, excellente élasticité, bonne résistance au fluage, haute résistance aux chocs même à basse température, bonne résistance à l´usure, bon coefficient de glissement, usinabilité excellente, bonnes propriétés diélectriques. Aussi, le faible coefficient d'absorption d'eau, contrairement au polyamide (PA), permet à ce matériau d'obtenir une très bonne stabilité dimensionnelle.

Résistance chimique

Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Eau

Problème de compatibilité Acides
Plage de température -50°C / +115°C

Préconisation de conception

Dimensionnement du guidage

Les formules suivantes permettent de calculer la hauteur "H" du porteur en guidage de tige tout en tenant compte du jeu "Z" nécessaire aux extrémités de la bague après montage. Ce jeu "Z" compense la dilatation thermique sous l'effet de la température, et évite des pressions intermédiaires et des pressions de remorque dans le système.

H          =          (F x f) / (Ød1 x Cr)

avec :

H          =          Hauteur mini. du guidage(mm)
F          =          Force radiale maximum (N)
f           =          Coefficient de sécurité (que nous recommandons à 2)
Ød1      =          Diamètre de tige (mm)
Cr         =          Charge radiale en dynamique admissible (N/mm²)

Types de coupe

Les bagues de guidage sont réalisées avec une coupe sifflet à 30° en standard. D'autres types de coupe sont possibles sur demande tel que le montre le schéma ci-dessous.

Types de coupe pour bague de guidage

Données techniques

Logement Gorge Bague de guidage Porteur Segment - BECA 007 Tige

Jeux d'extrusion

Diamètre de tige
Ød1
Jeu radial
F/2
8,0 - 20,0 0,20 0,30
21,0 - 100,0 0,25 0,40
101,0 - 250,0 0,30 0,60
251,0 - 300,0 0,40 0,80
301,0 - 500,0 0,40 0,80

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Rayons

Diamètre de tige
Ød1
Rayon
R1
≤ 250,0 0,20
> 250,0 0,40
188 dimensions trouvées
007.0081114
Demande standard
8,00 11,10 4,00 1,55
007.0101314
Demande standard
10,00 13,10 4,00 1,55
007.0121514
Demande standard
12,00 15,10 4,00 1,55
007.0141714
Demande standard
14,00 17,10 4,00 1,55
007.0151814
Demande standard
15,00 18,10 4,00 1,55
007.0161914
Demande standard
16,00 19,10 4,00 1,55
007.0182114
Demande standard
18,00 21,10 4,00 1,55
007.0202314
Demande standard
20,00 23,10 4,00 1,55
007.0222514
Demande standard
22,00 25,10 4,00 1,55
007.0252814
Demande standard
25,00 28,10 4,00 1,55
007.0250305
Demande standard
25,00 30,00 5,60 2,50
007.0273014
Demande standard
27,00 30,10 4,00 1,55
007.0270325
Demande standard
27,00 32,00 5,60 2,50
007.0283114
Demande standard
28,00 31,10 4,00 1,55
007.0280335
Demande standard
28,00 33,00 5,60 2,50
007.0303314
Demande standard
30,00 33,10 4,00 1,55
007.0300355
Demande standard
30,00 35,00 5,60 2,50
007.0300359
Demande standard
30,00 35,00 9,70 2,50
007.0323514
Demande standard
32,00 35,10 4,00 1,55
007.0320375
Demande standard
32,00 37,00 5,60 2,50
007.0320379
Demande standard
32,00 37,00 9,70 2,50
007.0333614
Demande standard
33,00 36,10 4,00 1,55
007.0330385
Demande standard
33,00 38,00 5,60 2,50
007.0330389
Demande standard
33,00 38,00 9,70 2,50
007.0353814
Demande standard
35,00 38,10 4,00 1,55
007.0350405
Demande standard
35,00 40,00 5,60 2,50
007.0350409
Demande standard
35,00 40,00 9,70 2,50
007.0363914
Demande standard
36,00 39,10 4,00 1,55
007.0360415
Demande standard
36,00 41,00 5,60 2,50
007.0360419
Demande standard
36,00 41,00 9,70 2,50
007.0374014
Demande standard
37,00 40,10 4,00 1,55
007.0370425
Demande standard
37,00 42,00 5,60 2,50
007.0370429
Demande standard
37,00 42,00 9,70 2,50
007.0384114
Demande standard
38,00 41,10 4,00 1,55
007.0380435
Demande standard
38,00 43,00 5,60 2,50
007.0380439
Demande standard
38,00 43,00 9,70 2,50
007.0404314
Demande standard
40,00 43,10 4,00 1,55
007.0400455
Demande standard
40,00 45,00 5,60 2,50
007.0400459
Demande standard
40,00 45,00 9,70 2,50
007.0414414
Demande standard
41,00 44,10 4,00 1,55
007.0410465
Demande standard
41,00 46,00 5,60 2,50
007.0410469
Demande standard
41,00 46,00 9,70 2,50
007.0424514
Demande standard
42,00 45,10 4,00 1,55
007.0420475
Demande standard
42,00 47,00 5,60 2,50
007.0420479
Demande standard
42,00 47,00 9,70 2,50
007.0454814
Demande standard
45,00 48,10 4,00 1,55
007.0450505
Demande standard
45,00 50,00 5,60 2,50
007.0450509
Demande standard
45,00 50,00 9,70 2,50
007.0485114
Demande standard
48,00 51,10 4,00 1,55
007.0480535
Demande standard
48,00 53,00 5,60 2,50
