BECA 005 Tige

BECA 005 Tige
beca_005_3d_v1
beca_005_3d_v2

Description

Le profil BECA 005 est un segment porteur usiné avec une coupe en sifflet à 30° en standard dans un matériau tubulaire composé d'une trame de coton à très fines mailles, imbibée de résine phénolique avec adjonction de lubrifiant. D'autres types de coupes peuvent être réalisés.

Avantages

Bonne stabilité dimensionnelle
Bonne absorption des vibrations
Bonnes caractéristiques de frottement
Bon fonctionnement à sec
Durée de vie élevée

Données techniques

Température

-40°C / +130°C

Vitesse

1 m/s

Résistance à la compression max.

270 à 340 N/mm²

Charges radiales en dynamique

max. 100 N/mm² à 25°C
max. 50 N/mm² > à 60°C

Applications

Vérins hydrauliques
Pelles hydrauliques
Hydraulique mobile
Engins de chantier
Presses

Matériaux

Résine phénolique PF
Résine phénolique PF + Graphite

Dimensions
Cote de montage
Matériaux
Préconisation de conception
Données techniques

Dimensions

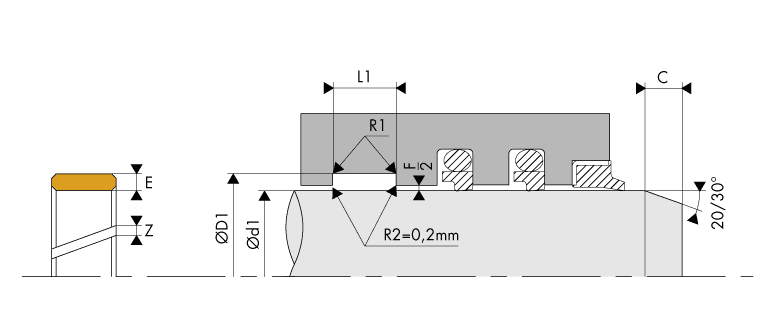

Schéma d'implantationLogement Gorge Bague de guidage Porteur Segment - BECA 005 Tige - Housing Groove Wear ring - BECA 005 Rod

Cote de montage

Logement Gorge Bague de guidage Porteur Segment - BECA 005 Tige

Cote de montage

ISO 10766 Diamètre de tige Diamètre de gorge Largeur de gorge Epaisseur du joint Jeu
Ød1 f8/h9 ØD1 H8 L1 0/+0,20 E Z +/-0,50
* 8,0 - 50,0 d1 + 3,10 4,00 1,55 1,00
* 16,0 - 120,0 d1 + 5,00 5,60 2,50 1,25
* 25,0 - 250,0 d1 + 5,00 9,70 2,50 1,25
* 75,0 - 500,0 d1 + 5,00 15,00 2,50 1,25
* 120,0 - 999,9 d1 + 5,00 25,00 2,50 1,25
* 280,0 - 999,9 d1 + 8,00 25,00 4,00 2,00

D'autres dimensions sont réalisables ne tenant pas compte de la norme ISO 10766. Merci de contacter nos experts.

Matériaux

Résine phénolique

Les bagues de guidage BECA 005 en tige et piston sont réalisées à partir de tubes ronds en résine phénolique. Il s´agit d´un stratifié constitué de couches de tissu de coton de grande résistance, imprégnées de résine phénoplaste, agglomérées à chaud sous haute pression. Lors de la montée en pression et en température, la résine phénolique vient coller les couches enroulées qui deviennent indissociables après durcissement.

La résine phénolique offre une résistance mécanique élevée, à la fois dure et rigide, avec bonne tenue à l´impact, un bonne résistance à la flexion, à l´arrachement et à la compression. Il présente une bonne stabilité dimensionnelle avec une très faible reprise d'humidité.

Préconisation de conception

Dimensionnement du guidage

Les formules suivantes permettent de calculer la hauteur "H" du porteur en guidage de tige tout en tenant compte du jeu "Z" nécessaire aux extrémités de la bague après montage. Ce jeu "Z" compense la dilatation thermique sous l'effet de la température, et évite des pressions intermédiaires et des pressions de remorque dans le système.

H          =          (F x f) / (Ød1 x Cr)

avec :

H          =          Hauteur mini. du guidage (mm)
F          =          Force radiale maximum (N)
f           =          Coefficient de sécurité (que nous recommandons à 2)
Ød1      =          Diamètre de tige (mm)
Cr         =          Charge radiale en dynamique admissible (N/mm²)

Types de coupe

Les bagues de guidage sont réalisées avec une coupe sifflet à 30° en standard. D'autres types de coupe sont possibles sur demande tel que le montre le schéma ci-dessous.

Types de coupe pour bague de guidage

Données techniques

Logement Gorge Bague de guidage Porteur Segment - BECA 005 Tige

Jeux d'extrusion

Epaisseur du joint
E
Jeu radial
F/2
1,55 0,50
2,50 0,90
4,00 1,50

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Rayons

Diamètre de la tige
Ød1
Rayon
R1
≤ 250,0 0,20
> 250,0 0,40
