BECA 301/AE

BECA 301/AE
beca_301_AE_3d_v1
beca_301_AE_3d_v2

Description

Le profil BECA 301/AE est un joint compact de tige simple effet constitué d'un joint profilé en NBR entoilé et d'une bague anti-extrusion au talon en POM. Il peut se monter dans une gorge selon la norme ISO 5597.

Avantages

Effet d'étanchéité optimisé
Bonne compatibilité chimique selon le matériau choisi
Excellente résistance à l'usure
Excellente résistance à l'extrusion

Données techniques

Température

-30°C / +110°C

Pression

35 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales
Fluides difficilement inflammables
Fluides biocompatibles
Eau
Autres (contactez nos experts)

Applications

Hydraulique mobile
Manutention - Levage
Presses
Vérins hydrauliques

Matériaux

Joint profilé

NBR entoilé

Bague anti-extrusion

Résine acétale POM

Dimensions
Matériaux
Données techniques

Dimensions

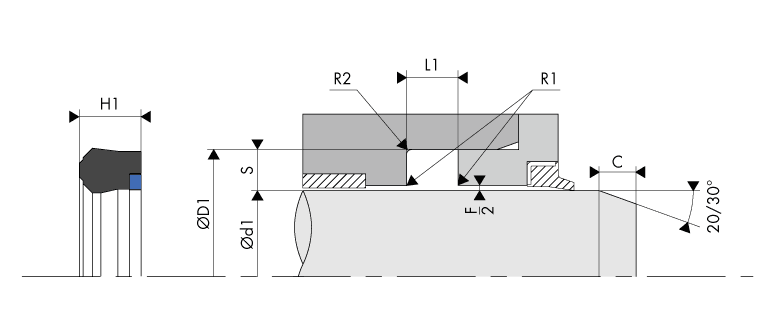

Schéma d'implantationLogement Gorge Joint de tige - Housing Groove Gland Rod seal BECA 301/AE

Matériaux

NBR entoilé 80 Shore A

Le tissu de coton est imprégné d'une solution au nitrile (NBR) pour la réalisation des joints hydrauliques. Ce matériau présente une résistance élevée à l'usure et à la déformation, avec un bon coefficient de frottement, et une faible tendance au gonflement.

Résine acétale - POM

La résine acétale (POM ou Polyacétal) fait partie des thermoplastiques présentant de nombreux avantages - haute résistance mécanique, rigidité et dureté, excellente élasticité, bonne résistance au fluage, haute résistance aux chocs même à basse température, bonne résistance à l´usure, bon coefficient de glissement, usinabilité excellente, bonnes propriétés diélectriques. Aussi, le faible coefficient d'absorption d'eau, contrairement au polyamide (PA), permet à ce matériau d'obtenir une très bonne stabilité dimensionnelle.

Résistance chimique

Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Eau

Problème de compatibilité Acides
Plage de température -50°C / +115°C

Données techniques

Logement Gorge Joint de tige - BECA 301/AE

Jeux d'extrusion

Pression
MPa
Jeu radial
F/2
15 MPa 0,20
25 MPa 0,10
35 MPa 0,10

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
4,00 0,20 0,40 2,00
5,00 0,40 0,70 2,50
6,00 0,70 1,10 3,00
7,50 0,70 1,10 4,00
10,00 1,00 1,10 5,00
68 dimensions trouvées
301.318028E
Demande standard
8,00 28,00 7,20 8,00
301.012019E
Demande standard
12,00 19,00 6,30 7,00
301.016028E
Demande standard
16,00 28,00 7,20 7,50
301.018028E
Demande standard
18,00 28,00 8,00 9,00
301.320028E
Demande standard
20,00 28,00 5,70 6,30
301.020030E
Demande standard
20,00 30,00 8,00 9,00
301.322030E
Demande standard
22,00 30,00 5,70 6,30
301.022035E
Demande standard
22,00 35,00 9,50 10,00
301.325033E
Demande standard
25,00 33,00 5,70 6,30
301.328036E
Demande standard
28,00 36,00 5,70 6,30
301.028040E
Demande standard
28,00 40,00 8,00 9,00
301.332040E
Demande standard
32,00 40,00 5,70 6,30
301.032045E
Demande standard
32,00 45,00 10,00 11,00
301.032047E
Demande standard
32,00 47,00 10,00 11,00
301.035043E
Demande standard
35,00 43,00 5,70 6,30
301.035045E
Demande standard
35,00 45,00 11,00 12,00
301.336044E
Demande standard
36,00 44,00 5,70 6,30
301.0360468
Demande standard
36,00 46,00 8,00 8,50
301.340048E
Demande standard
40,00 48,00 5,70 6,30
301.340050E
Demande standard
40,00 50,00 7,20 8,00
301.040050E
Demande standard
40,00 50,00 10,00 11,00
301.S40050E
Demande standard
40,00 50,00 10,00 11,00
301.040055E
Demande standard
40,00 55,00 10,00 11,00
301.345053E
Demande standard
45,00 53,00 5,70 6,30
301.345055E
Demande standard
45,00 55,00 7,20 8,00
301.045057E
Demande standard
45,00 57,00 10,00 11,00
301.350060E
Demande standard
50,00 60,00 7,20 8,00
301.950060E
Demande standard
50,00 60,00 9,30 10,00
301.050060E
Demande standard
50,00 60,00 10,00 11,00
301.050065E
Demande standard
50,00 65,00 10,00 11,00
301.055065E
Demande standard
55,00 65,00 7,20 8,00
301.356066E
Demande standard
56,00 66,00 6,80 7,50
301.060072E
Demande standard
60,00 72,00 9,00 10,00
301.060075E
Demande standard
60,00 75,00 12,00 13,00
301.363073E
Demande standard
63,00 73,00 6,80 7,50
301.063075E
Demande standard
63,00 75,00 10,50 11,50
301.070082E
Demande standard
70,00 82,00 10,00 11,00
301.070084E
Demande standard
70,00 84,00 11,50 12,50
301.370085E
Demande standard
70,00 85,00 11,50 12,50
301.070090E
Demande standard
70,00 90,00 15,00 16,00
301.075085E
Demande standard
75,00 85,00 10,50 11,50
301.075090E
Demande standard
75,00 90,00 11,00 12,00
301.075095E
Demande standard
75,00 95,00 13,50 14,50
301.080901E
Demande standard
80,00 90,00 10,00 11,00
301.080911E
Demande standard
80,00 91,00 9,50 10,50
301.380095E
Demande standard
80,00 95,00 11,50 12,50
301.080096E
Demande standard
80,00 96,00 9,50 10,50
301.080100E
Demande standard
80,00 100,00 13,50 14,50
301.085100E
Demande standard
85,00 100,00 13,00 14,00
301.090100E
Demande standard
90,00 100,00 10,50 11,50
