Les profils BECA 580 - 581 sont des joints de piston de type U à lèvres décalées en élastomère.

Avantages

Etanchéité fiable pour applications pneumatiques en « air sec », en présence éventuellement d'huiles ou de graisses minérales
Excellente résistance à l'usure
Très bonne étanchéité
Montable en gorge fermée

Données techniques

Température

-30°C / +150°C

Pression

1,6 MPa

Vitesse

1 m/s

Fluides en contact

Air lubrifié
Air sans huile
Gaz non agressifs

Applications

Amortisseurs
Distributeurs
Vérins standard

Matériaux

NBR 75 Shore A
NBR 80 Shore A
FKM 80 Shore A

Dimensions
Matériaux
Données techniques

Dimensions

580.1002006, 580.1004008, 580.009SPK8, 580.1009003, 580.1011004, 580.1012006, 580.1013006, 580.1014007, 580.1016008, 580.1016010, 580.1017012, 580.1431893, 580.1019012, 580.1019009, 580.0200107, 580.1020012, 580.1020014, 580.1020011, 580.1021014, 580.1022012, 580.FJ02214, 580.1024014, 580.1017024, 580.0250174, 580.1025017, 580.1025018, 580.1026016, 580.1027017, 580.1028015, 580.1029019, 580.1030020, 580.4030024, 580.1030017, 580.1031019, 580.1032019, 580.0320229, 580.1032024, 580.1033020, 580.1034015, 580.1025034, 580.1034022, 580.1035022, 580.1036023, 580.1037026, 580.1038030, 580.1038025, 580.1040027, 580.1040030, 580.FJ04030, 580.1041025, 580.1042030, 580.1043030, 580.1044028, 580.1045035, 580.1046028, 580.1047031, 580.1048032, 580.1049035, 580.6050040, 580.1050040, 580.FJ05040, 580.1050034, 580.1051041, 580.1053038, 580.1054041, 580.1055045, 580.1057044, 580.1057041, 580.1060050, 580.1060044, 580.1061048, 580.FJ06353, 580.0630478, 580.1063047, 580.1064046, 580.1065055, 580.1066050, 580.1067051, 580.1069050, 580.1070054, 580.1070058, 580.1073063, 580.1073053, 580.1075063, 580.1076057, 580.2076057, 580.1079060, 580.1080067, 580.1080068, 580.1082063, 580.1083071, 580.1085073, 580.1086073, 580.1088069, 580.1089076, 580.2090078, 580.1090078, 580.1092076, 580.1095076, 580.2095076, 580.1099086, 580.1100088, 580.1101082, 580.1020891, 580.1102089, 580.1105089, 580.1105093, 580.1107088, 580.1108095, 580.1110098, 580.1111094, 580.1115089, 580.1150951, 580.1118105, 580.1120105, 580.1120095, 580.1121108, 580.1124111, 580.F125110, 580.1127101, 580.1127108, 580.1130117, 580.1133107, 580.1134121, 580.1137124, 580.1139114, 580.1140125, 580.1140127, 580.1143130, 580.1145130, 580.1146120, 580.1149136, 580.1150135, 580.1153127, 580.1159133, 580.1160145, 580.1165139, 580.1171146, 580.1172153, 580.1178152, 580.1180160, 580.1184165, 580.1184152, 580.1191159, 580.1197165, 580.1200180, 580.1204172, 580.1210178, 580.1216184, 580.1220200, 580.1222190, 580.1223201, 580.1228196, 580.1229210, 580.1235203, 580.1242210, 580.1248216, 580.1250230, 580.1253234, 580.1254222, 580.1254235, 580.1261229, 580.1266234, 580.1267248, 580.1274242, 580.1280248, 580.1286254, 580.1292260, 580.1299267, 580.1300268, 580.1304273, 580.1305279, 580.1330311, 580.1343323, 580.1356335

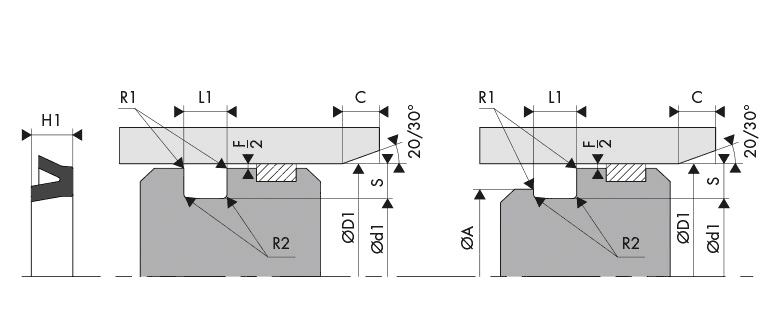

Schéma d'implantationLogement Gorge Joint de piston - Housing Groove Gland Piston seal BECA 580 - 581
