Le profil BECA 512 est un joint compact de piston double effet de haute performance constitué d'une bague de frottement dynamique réalisée en PTFE chargé Bronze, d'une bague souple de pré-serrage en NBR, et de deux bagues anti-extrusion en POM.

Avantages

Faible coefficient de frottement, pas d'effet stick-slip
Augmentation des jeux d'extrusion possible
Excellente résistance à l'extrusion même en case de pics de pression
Excellente résistance à l'abrasion
Montable par déformation

Données techniques

Température

-30°C / +115°C selon le matériau choisi

Pression

50 MPa

Vitesse

1,5 m/s

Fluides en contact

Huiles hydrauliques minérales
Emulsions de glycol/huile
Eau/huile

Applications


Hydraulique mobile
Vérins hydrauliques

Matériaux

Bague souple

NBR 80 Shore A
FKM 80 Shore A

Bague de frottement

PTFE chargé Bronze

Bagues anti-extrusion

Résine acétale POM

Dimensions
Matériaux
Données techniques

Dimensions

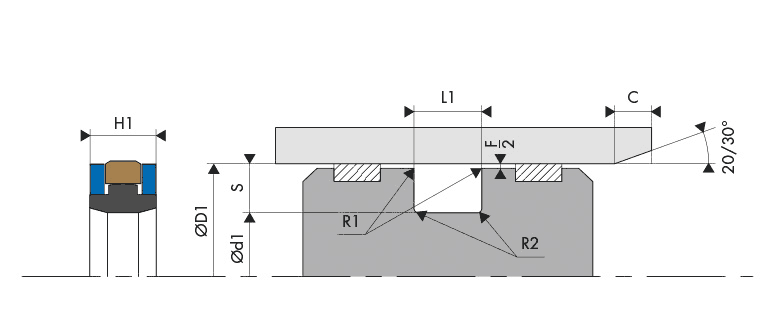

Schéma d'implantationLogement Gorge Joint de piston - Housing Groove Gland Piston seal BECA 512

Matériaux

Bague de frottement Bague souple Surface de contact
Code Nature du matériau Couleur Code Nature du matériau Température de service
DB PTFE + 60% Bronze Brun foncé K8 NBR 80 Shore A -30°C / +100°C Acier, acier chromé, fonte
G8 FKM 80 Shore A -20°C / +115°C*

* Température limitée due à l'association des bagues anti-extrusion en résine acétale - POM



Données techniques

Logement Gorge Joint de piston - BECA 512

Jeux d'extrusion

Pression
MPa
Jeu radial
F/2
10 MPa 0,50
25 MPa 0,50
35 MPa 0,40
40 MPa 0,30
50 MPa 0,30

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,05 - 0,2 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,4 - 1,6 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 0,63 - 2,5 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
5,00 0,20 0,70 2,50
7,50 0,20 1,20 5,00
11,50 0,20 1,80 8,00
14,00 0,20 2,50 10,00
43 dimensions trouvées
512.040
Demande standard
40,00 30,00 8,50 9,00
512.045
Demande standard
45,00 35,00 8,50 9,00
512.050
Demande standard
50,00 36,00 8,50 9,00
512.S55
Demande standard
55,00 41,00 8,50 9,00
512.060
Demande standard
60,00 46,00 8,50 9,00
512.063
Demande standard
63,00 48,00 10,50 11,00
512.065
Demande standard
65,00 50,00 10,50 11,00
512.070
Demande standard
70,00 55,00 10,50 11,00
512.S75
Demande standard
75,00 60,00 10,50 11,00
512.080
Demande standard
80,00 65,00 10,50 11,00
512.085
Demande standard
85,00 70,00 10,50 11,00
512.090
Demande standard
90,00 75,00 10,50 11,00
512.095
Demande standard
95,00 80,00 10,50 11,00
512.100
Demande standard
100,00 85,00 12,00 12,50
512.105
Demande standard
105,00 90,00 12,00 12,50
512.110
Demande standard
110,00 95,00 12,00 12,50
512.115
Demande standard
115,00 100,00 12,00 12,50
512.120
Demande standard
120,00 105,00 12,00 12,50
512.125
Demande standard
125,00 102,00 15,50 16,00
512.130
Demande standard
130,00 107,00 15,50 16,00
512.S130
Demande standard
130,00 116,00 17,00 17,50
512.135
Demande standard
135,00 112,00 15,50 16,00
512.S140
Demande standard
140,00 115,00 15,50 16,00
512.140
Demande standard
140,00 117,00 15,50 16,00
512.150
Demande standard
150,00 127,00 15,50 16,00
512.S150
Demande standard
150,00 134,00 15,50 16,00
512.160
Demande standard
160,00 137,00 15,50 16,00
512.170
Demande standard
170,00 147,00 15,50 16,00
512.180
Demande standard
180,00 157,00 15,50 16,00
512.185
Demande standard
185,00 162,00 15,50 16,00
512.190
Demande standard
190,00 167,00 15,50 16,00
512.200
Demande standard
200,00 177,00 15,50 16,00
512.2210
Demande standard
210,00 187,00 15,50 16,00
512.2220
Demande standard
220,00 197,00 15,50 16,00
512.225
Demande standard
225,00 202,00 15,50 16,00
512.2230
Demande standard
230,00 207,00 15,50 16,00
512.2240
Demande standard
240,00 217,00 15,50 16,00
512.2250
Demande standard
250,00 222,00 17,00 17,50
512.2260
Demande standard
260,00 232,00 17,00 17,50
512.2270
Demande standard
270,00 242,00 17,00 17,50
512.280
Demande standard
280,00 252,00 17,00 17,50
512.2300
Demande standard
300,00 272,00 17,00 17,50
512.2320
Demande standard
320,00 292,00 17,00 17,50
