BECA 010 PU

BECA 010 PU

Description

Le profil BECA 010 PU est un joint torique, anneau circulaire de section ronde, réalisé en Polyuréthane.

Avantages

Excellente résistance à l'abrasion et à l'usure
Excellente résistance à l'extrusion acceptant des jeux d'extrusion plus importants
Très bonnes propriétés mécaniques
Faible friction

Données techniques

Température

-30°C / +110°C

Pression

Jusqu'à 60 MPa en statique
Jusqu'à 25 MPa en dynamique

Vitesse

En linéaire uniquement jusqu'à 0,2 m/s

Fluides en contact

Huiles hydrauliques minérales
Graisses
Air

Applications

Milieux à fortes sollicitations
Engins miniers

Matériaux

PU 70 Shore A - moulé
PU 93 Shore A - injecté
PU 95 Shore A - usiné
PU 96 Shore A - injecté
Autres matériaux possibles

Dimensions
Matériaux

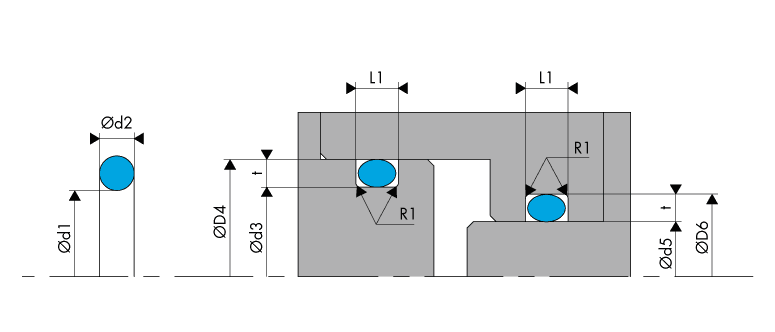

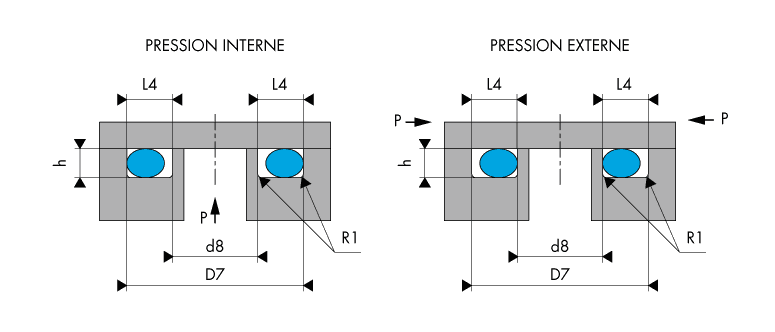

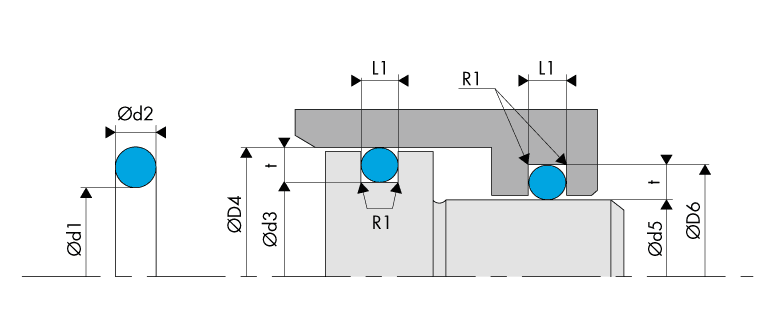

Recommandations de conception

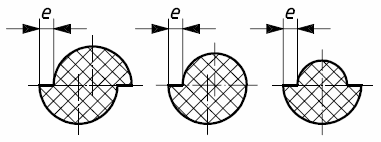

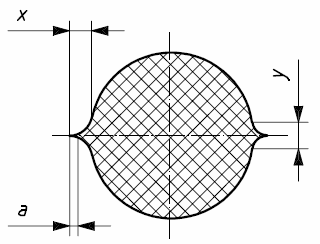

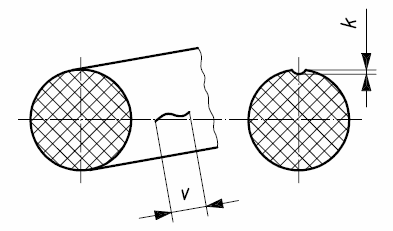

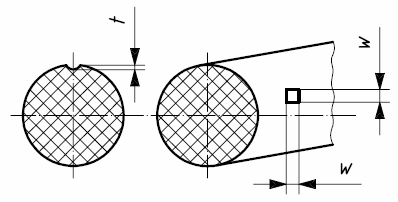

Critères qualité

Dimensions

Matériaux

PU (Polyuréthane)

La famille des polyuréthanes (PU) présente d'excellentes caractéristiques mécaniques telles que la résistance à l'usure, à la traction avec une élasticité élevée en comparaison avec d'autres élastomères.

Résistance chimique :

Hydrocarbures aliphatiques (propane, butane)
Huiles minérales et graisses
Huiles de silicone et graisses
Eau (jusqu'à +50°C max)
Problème de compatibilité : Cétones, esters, éthers, alcools, glycols
Eau chaude et vapeur
alcalis, amines, acides
Plage de température : -30°C / +90°C
-30°C / +110°C avec des PU spéciaux

Recommandations de conception

Tolérance sur le diamètre intérieur Ød1

Les tolérances sur les diamètres intérieurs Ød1 indiquées dans le tableau ci-dessous se rapportent à la norme ISO 3601-1:2008. Si les dimensions d'un joint torique ne sont pas spécifiées dans la norme ISO 3601-1:2008, nous vous recommandons de déterminer les tolérances à appliquer au diamètre intérieur Ød1 de la manière suivante :

Tolérance sur Ød1 = ± [(d10′95​ x 0,009) + 0,11]

Diamètre intérieur
Ød1		 Tol.   Diamètre intérieur
Ød1		 Tol.
0,74 ≤ Ød1 ≤ 1,78 ± 0,12   242,00 < Ød1 ≤ 244,00 ± 1,77
1,78 < Ød1 ≤ 3,00 ± 0,13   244,00 < Ød1 ≤ 246,00 ± 1,78
3,00 < Ød1 ≤ 4,20 ± 0,14   246,00 < Ød1 ≤ 247,00 ± 1,79
4,20 < Ød1 ≤ 5,50 ± 0,15   247,00 < Ød1 ≤ 249,00 ± 1,80
5,50 < Ød1 ≤ 6,75 ± 0,16   249,00 < Ød1 ≤ 250,00 ± 1,81
6,75 < Ød1 ≤ 8,10 ± 0,17   250,00 < Ød1 ≤ 252,00 ± 1,82
8,10 < Ød1 ≤ 9,50 ± 0,18   252,00 < Ød1 ≤ 253,00 ± 1,83
9,50 < Ød1 ≤ 10,69 ± 0,19   253,00 < Ød1 ≤ 254,50 ± 1,84
10,69 < Ød1 ≤ 12,00 ± 0,20   254,50 < Ød1 ≤ 256,00 ± 1,85
12,00 < Ød1 ≤ 13,30 ± 0,21   256,00 < Ød1 ≤ 258,00 ± 1,86
13,30 < Ød1 ≤ 14,80 ± 0,22   258,00 < Ød1 ≤ 259,00 ± 1,87
14,80 < Ød1 ≤ 16,00 ± 0,23   259,00 < Ød1 ≤ 261,00 ± 1,88
16,00 < Ød1 ≤ 17,30 ± 0,24   261,00 < Ød1 ≤ 263,00 ± 1,89
17,30 < Ød1 ≤ 18,72 ± 0,25   263,00 < Ød1 ≤ 264,00 ± 1,90
18,72 < Ød1 ≤ 20,22 ± 0,26   264,00 < Ød1 ≤ 266,00 ± 1,91
20,22 < Ød1 ≤ 21,50 ± 0,27   266,00 < Ød1 ≤ 267,00 ± 1,92
21,50 < Ød1 ≤ 23,00 ± 0,28   267,00 < Ød1 ≤ 269,00 ± 1,93
23,00 < Ød1 ≤ 24,20 ± 0,29   269,00 < Ød1 ≤ 270,00 ± 1,94
24,20 < Ød1 ≤ 25,50 ± 0,30   270,00 < Ød1 ≤ 272,00 ± 1,95
25,50 < Ød1 ≤ 27,00 ± 0,31   272,00 < Ød1 ≤ 273,00 ± 1,96
27,00 < Ød1 ≤ 28,24 ± 0,32   273,00 < Ød1 ≤ 274,50 ± 1,97
28,24 < Ød1 ≤ 29,70 ± 0,33   274,50 < Ød1 ≤ 276,00 ± 1,98
29,70 < Ød1 ≤ 31,12 ± 0,34   276,00 < Ød1 ≤ 278,00 ± 1,99
31,12 < Ød1 ≤ 32,50 ± 0,35   278,00 < Ød1 ≤ 279,30 ± 2,00
32,50 < Ød1 ≤ 34,00 ± 0,36   279,30 < Ød1 ≤ 281,00 ± 2,01
34,00 < Ød1 ≤ 35,20 ± 0,37   281,00 < Ød1 ≤ 283,00 ± 2,02
35,20 < Ød1 ≤ 37,00 ± 0,38   283,00 < Ød1 ≤ 284,00 ± 2,03
37,00 < Ød1 ≤ 38,00 ± 0,39   284,00 < Ød1 ≤ 286,00 ± 2,04
38,00 < Ød1 ≤ 39,40 ± 0,40   286,00 < Ød1 ≤ 287,00 ± 2,05
39,40 < Ød1 ≤ 40,87 ± 0,41   287,00 < Ød1 ≤ 289,00 ± 2,06
40,87 < Ød1 ≤ 42,30 ± 0,42   289,00 < Ød1 ≤ 290,00 ± 2,07
42,30 < Ød1 ≤ 43,70 ± 0,43   290,00 < Ød1 ≤ 291,47 ± 2,08
43,70 < Ød1 ≤ 45,30 ± 0,44   291,47 < Ød1 ≤ 293,00 ± 2,09
45,30 < Ød1 ≤ 46,99 ± 0,45   293,00 < Ød1 ≤ 295,00 ± 2,10
46,99 < Ød1 ≤ 48,00 ± 0,46   295,00 < Ød1 ≤ 297,00 ± 2,11
48,00 < Ød1 ≤ 49,30 ± 0,47   297,00 < Ød1 ≤ 297,80 ± 2,12
49,30 < Ød1 ≤ 50,80 ± 0,48   297,80 < Ød1 ≤ 299,30 ± 2,13
50,80 < Ød1 ≤ 52,30 ± 0,49   299,30 < Ød1 ≤ 301,00 ± 2,14
52,30 < Ød1 ≤ 53,57 ± 0,50   301,00 < Ød1 ≤ 303,00 ± 2,15
53,57 < Ød1 ≤ 55,00 ± 0,51   303,00 < Ød1 ≤ 304,00 ± 2,16
55,00 < Ød1 ≤ 56,52 ± 0,52   304,00 < Ød1 ≤ 306,00 ± 2,17
56,52 < Ød1 ≤ 58,00 ± 0,53   306,00 < Ød1 ≤ 307,00 ± 2,18
58,00 < Ød1 ≤ 59,30 ± 0,54   307,00 < Ød1 ≤ 309,00 ± 2,19
59,30 < Ød1 ≤ 61,00 ± 0,55   309,00 < Ød1 ≤ 310,50 ± 2,20
61,00 < Ød1 ≤ 62,30 ± 0,56   310,50 < Ød1 ≤ 312,00 ± 2,21
62,30 < Ød1 ≤ 64,00 ± 0,57   312,00 < Ød1 ≤ 314,00 ± 2,22
64,00 < Ød1 ≤ 65,10 ± 0,58   314,00 < Ød1 ≤ 315,00 ± 2,23
65,10 < Ød1 ≤ 66,60 ± 0,59   315,00 < Ød1 ≤ 316,87 ± 2,24
66,60 < Ød1 ≤ 67,95 ± 0,60   316,87 < Ød1 ≤ 318,00 ± 2,25
67,95 < Ød1 ≤ 69,40 ± 0,61   318,00 < Ød1 ≤ 319,50 ± 2,26
69,40 < Ød1 ≤ 71,00 ± 0,62   319,50 < Ød1 ≤ 321,50 ± 2,27
71,00 < Ød1 ≤ 72,39 ± 0,63   321,50 < Ød1 ≤ 323,00 ± 2,28
72,39 < Ød1 ≤ 74,00 ± 0,64   323,00 < Ød1 ≤ 325,00 ± 2,29
74,00 < Ød1 ≤ 75,57 ± 0,65   325,00 < Ød1 ≤ 326,00 ± 2,30
75,57 < Ød1 ≤ 77,00 ± 0,66   326,00 < Ød1 ≤ 328,00 ± 2,31
77,00 < Ød1 ≤ 78,50 ± 0,67   328,00 < Ød1 ≤ 329,00 ± 2,32
78,50 < Ød1 ≤ 79,60 ± 0,68   329,00 < Ød1 ≤ 331,00 ± 2,33
79,60 < Ød1 ≤ 81,00 ± 0,69   331,00 < Ød1 ≤ 332,00 ± 2,34
81,00 < Ød1 ≤ 82,50 ± 0,70   332,00 < Ød1 ≤ 334,00 ± 2,35
82,50 < Ød1 ≤ 84,00 ± 0,71   334,00 < Ød1 ≤ 335,90 ± 2,36
84,00 < Ød1 ≤ 86,00 ± 0,72   335,90 < Ød1 ≤ 337,00 ± 2,37
86,00 < Ød1 ≤ 87,00 ± 0,73   337,00 < Ød1 ≤ 339,00 ± 2,38
87,00 < Ød1 ≤ 88,49 ± 0,74   339,00 < Ød1 ≤ 340,00 ± 2,39
88,49 < Ød1 ≤ 90,00 ± 0,75   340,00 < Ød1 ≤ 342,00 ± 2,40
90,00 < Ød1 ≤ 91,44 ± 0,76   342,00 < Ød1 ≤ 343,00 ± 2,41
91,44 < Ød1 ≤ 93,00 ± 0,77   343,00 < Ød1 ≤ 345,00 ± 2,42
93,00 < Ød1 ≤ 94,30 ± 0,78   345,00 < Ød1 ≤ 347,00 ± 2,43
94,30 < Ød1 ≤ 96,00 ± 0,79   347,00 < Ød1 ≤ 348,00 ± 2,44
96,00 < Ød1 ≤ 97,50 ± 0,80   348,00 < Ød1 ≤ 350,00 ± 2,45
97,50 < Ød1 ≤ 99,00 ± 0,81   350,00 < Ød1 ≤ 351,00 ± 2,46
99,00 < Ød1 ≤ 100,50 ± 0,82   351,00 < Ød1 ≤ 353,00 ± 2,47
100,50 < Ød1 ≤ 101,60 ± 0,83   353,00 < Ød1 ≤ 354,00 ± 2,48
101,60 < Ød1 ≤ 103,00 ± 0,84   354,00 < Ød1 ≤ 356,00 ± 2,49
103,00 < Ød1 ≤ 104,50 ± 0,85   356,00 < Ød1 ≤ 358,00 ± 2,50
104,50 < Ød1 ≤ 106,00 ± 0,86   358,00 < Ød1 ≤ 359,00 ± 2,51
106,00 < Ød1 ≤ 107,54 ± 0,87   359,00 < Ød1 ≤ 361,00 ± 2,52
107,54 < Ød1 ≤ 109,00 ± 0,88   361,00 < Ød1 ≤ 362,00 ± 2,53
109,00 < Ød1 ≤ 110,49 ± 0,89   362,00 < Ød1 ≤ 364,00 ± 2,54
110,49 < Ød1 ≤ 112,00 ± 0,90   364,00 < Ød1 ≤ 365,00 ± 2,55
112,00 < Ød1 ≤ 113,67 ± 0,91   365,00 < Ød1 ≤ 367,00 ± 2,56
113,67 < Ød1 ≤ 115,00 ± 0,92   367,00 < Ød1 ≤ 369,00 ± 2,57
115,00 < Ød1 ≤ 116,84 ± 0,93   369,00 < Ød1 ≤ 370,00 ± 2,58
116,84 < Ød1 ≤ 118,00 ± 0,94   370,00 < Ød1 ≤ 372,00 ± 2,59
118,00 < Ød1 ≤ 119,30 ± 0,95   372,00 < Ød1 ≤ 373,00 ± 2,60
119,30 < Ød1 ≤ 121,00 ± 0,96   373,00 < Ød1 ≤ 374,50 ± 2,61
121,00 < Ød1 ≤ 123,00 ± 0,97   374,50 < Ød1 ≤ 376,00 ± 2,62
123,00 < Ød1 ≤ 123,83 ± 0,98   376,00 < Ød1 ≤ 378,00 ± 2,63
123,83 < Ød1 ≤ 126,00 ± 0,99   378,00 < Ød1 ≤ 379,30 ± 2,64
126,00 < Ød1 ≤ 126,72 ± 1,00   379,30 < Ød1 ≤ 381,00 ± 2,65
126,72 < Ød1 ≤ 129,00 ± 1,01   381,00 < Ød1 ≤ 383,00 ± 2,66
129,00 < Ød1 ≤ 129,77 ± 1,02   383,00 < Ød1 ≤ 384,00 ± 2,67
129,77 < Ød1 ≤ 131,50 ± 1,03   384,00 < Ød1 ≤ 386,00 ± 2,68
131,50 < Ød1 ≤ 132,72 ± 1,04   386,00 < Ød1 ≤ 387,00 ± 2,69
132,72 < Ød1 ≤ 134,30 ± 1,05   387,00 < Ød1 ≤ 389,00 ± 2,70
134,30 < Ød1 ≤ 135,76 ± 1,06   389,00 < Ød1 ≤ 391,00 ± 2,71
135,76 < Ød1 ≤ 138,00 ± 1,07   391,00 < Ød1 ≤ 392,00 ± 2,72
138,00 < Ød1 ≤ 138,94 ± 1,08   392,00 < Ød1 ≤ 394,00 ± 2,73
138,94 < Ød1 ≤ 140,50 ± 1,09   394,00 < Ød1 ≤ 395,00 ± 2,74
140,50 < Ød1 ≤ 142,00 ± 1,10   395,00 < Ød1 ≤ 397,00 ± 2,75
142,00 < Ød1 ≤ 144,00 ± 1,11   397,00 < Ød1 ≤ 398,00 ± 2,76
144,00 < Ød1 ≤ 145,00 ± 1,12   398,00 < Ød1 ≤ 400,00 ± 2,77
145,00 < Ød1 ≤ 147,00 ± 1,13   400,00 < Ød1 ≤ 402,00 ± 2,78
147,00 < Ød1 ≤ 148,00 ± 1,14   402,00 < Ød1 ≤ 403,00 ± 2,79
148,00 < Ød1 ≤ 149,23 ± 1,15   403,00 < Ød1 ≤ 405,00 ± 2,80
149,23 < Ød1 ≤ 151,00 ± 1,16   405,00 < Ød1 ≤ 406,00 ± 2,81
151,00 < Ød1 ≤ 152,50 ± 1,17   406,00 < Ød1 ≤ 408,00 ± 2,82
152,50 < Ød1 ≤ 154,00 ± 1,18   408,00 < Ød1 ≤ 409,00 ± 2,83
154,00 < Ød1 ≤ 155,50 ± 1,19   409,00 < Ød1 ≤ 411,00 ± 2,84
155,50 < Ød1 ≤ 157,00 ± 1,20   411,00 < Ød1 ≤ 413,00 ± 2,85
157,00 < Ød1 ≤ 158,34 ± 1,21   413,00 < Ød1 ≤ 414,00 ± 2,86
158,34 < Ød1 ≤ 160,00 ± 1,22   414,00 < Ød1 ≤ 416,00 ± 2,87
160,00 < Ød1 ≤ 161,30 ± 1,23   416,00 < Ød1 ≤ 417,00 ± 2,88
161,30 < Ød1 ≤ 163,00 ± 1,24   417,00 < Ød1 ≤ 419,00 ± 2,89
163,00 < Ød1 ≤ 164,30 ± 1,25   419,00 < Ød1 ≤ 421,00 ± 2,90
164,30 < Ød1 ≤ 166,00 ± 1,26   421,00 < Ød1 ≤ 422,00 ± 2,91
166,00 < Ød1 ≤ 167,50 ± 1,27   422,00 < Ød1 ≤ 424,00 ± 2,92
167,50 < Ød1 ≤ 169,00 ± 1,28   424,00 < Ød1 ≤ 425,00 ± 2,93
169,00 < Ød1 ≤ 170,69 ± 1,29   425,00 < Ød1 ≤ 427,00 ± 2,94
170,69 < Ød1 ≤ 172,00 ± 1,30   427,00 < Ød1 ≤ 428,00 ± 2,95
172,00 < Ød1 ≤ 173,87 ± 1,31   428,00 < Ød1 ≤ 430,00 ± 2,96
173,87 < Ød1 ≤ 175,00 ± 1,32   430,00 < Ød1 ≤ 432,00 ± 2,97
175,00 < Ød1 ≤ 177,00 ± 1,33   432,00 < Ød1 ≤ 433,00 ± 2,98
177,00 < Ød1 ≤ 178,00 ± 1,34   433,00 < Ød1 ≤ 435,00 ± 2,99
178,00 < Ød1 ≤ 179,50 ± 1,35   435,00 < Ød1 ≤ 436,00 ± 3,00
179,50 < Ød1 ≤ 181,00 ± 1,36   436,00 < Ød1 ≤ 438,00 ± 3,01
181,00 < Ød1 ≤ 182,50 ± 1,37   438,00 < Ød1 ≤ 439,30 ± 3,02
182,50 < Ød1 ≤ 184,00 ± 1,38   439,30 < Ød1 ≤ 441,00 ± 3,03
184,00 < Ød1 ≤ 186,00 ± 1,39   441,00 < Ød1 ≤ 443,00 ± 3,04
186,00 < Ød1 ≤ 187,00 ± 1,40   443,00 < Ød1 ≤ 444,00 ± 3,05
187,00 < Ød1 ≤ 189,00 ± 1,41   444,00 < Ød1 ≤ 446,00 ± 3,06
189,00 < Ød1 ≤ 190,00 ± 1,42   446,00 < Ød1 ≤ 447,00 ± 3,07
190,00 < Ød1 ≤ 192,00 ± 1,43   447,00 < Ød1 ≤ 449,00 ± 3,08
192,00 < Ød1 ≤ 193,00 ± 1,44   449,00 < Ød1 ≤ 451,00 ± 3,09
193,00 < Ød1 ≤ 195,00 ± 1,45   451,00 < Ød1 ≤ 452,00 ± 3,10
195,00 < Ød1 ≤ 196,22 ± 1,46   452,00 < Ød1 ≤ 454,00 ± 3,11
196,22 < Ød1 ≤ 198,00 ± 1,47   454,00 < Ød1 ≤ 455,00 ± 3,12
198,00 < Ød1 ≤ 199,10 ± 1,48   455,00 < Ød1 ≤ 457,00 ± 3,13
199,10 < Ød1 ≤ 201,00 ± 1,49   457,00 < Ød1 ≤ 459,00 ± 3,14
201,00 < Ød1 ≤ 202,57 ± 1,50   459,00 < Ød1 ≤ 460,00 ± 3,15
202,57 < Ød1 ≤ 204,00 ± 1,51   460,00 < Ød1 ≤ 462,00 ± 3,16
204,00 < Ød1 ≤ 206,00 ± 1,52   462,00 < Ød1 ≤ 463,00 ± 3,17
206,00 < Ød1 ≤ 207,00 ± 1,53   463,00 < Ød1 ≤ 465,00 ± 3,18
207,00 < Ød1 ≤ 208,50 ± 1,54   465,00 < Ød1 ≤ 467,00 ± 3,19
208,50 < Ød1 ≤ 210,00 ± 1,55   467,00 < Ød1 ≤ 468,00 ± 3,20
210,00 < Ød1 ≤ 212,00 ± 1,56   468,00 < Ød1 ≤ 470,00 ± 3,21
212,00 < Ød1 ≤ 213,00 ± 1,57   470,00 < Ød1 ≤ 471,00 ± 3,22
213,00 < Ød1 ≤ 214,50 ± 1,58   471,00 < Ød1 ≤ 473,00 ± 3,23
214,50 < Ød1 ≤ 216,00 ± 1,59   473,00 < Ød1 ≤ 475,00 ± 3,24
216,00 < Ød1 ≤ 218,00 ± 1,60   475,00 < Ød1 ≤ 476,00 ± 3,25
218,00 < Ød1 ≤ 219,00 ± 1,61   476,00 < Ød1 ≤ 478,00 ± 3,26
219,00 < Ød1 ≤ 221,00 ± 1,62   478,00 < Ød1 ≤ 479,00 ± 3,27
221,00 < Ød1 ≤ 222,00 ± 1,63   479,00 < Ød1 ≤ 481,00 ± 3,28
222,00 < Ød1 ≤ 224,00 ± 1,64   481,00 < Ød1 ≤ 482,00 ± 3,29
224,00 < Ød1 ≤ 226,00 ± 1,65   482,00 < Ød1 ≤ 484,00 ± 3,30
226,00 < Ød1 ≤ 227,00 ± 1,66   484,00 < Ød1 ≤ 486,00 ± 3,31
227,00 < Ød1 ≤ 228,19 ± 1,67   486,00 < Ød1 ≤ 487,00 ± 3,32
228,19 < Ød1 ≤ 230,00 ± 1,68   487,00 < Ød1 ≤ 489,00 ± 3,33
230,00 < Ød1 ≤ 232,00 ± 1,69   489,00 < Ød1 ≤ 490,00 ± 3,34
232,00 < Ød1 ≤ 233,00 ± 1,70   490,00 < Ød1 ≤ 492,00 ± 3,35
233,00 < Ød1 ≤ 234,32 ± 1,71   492,00 < Ød1 ≤ 494,00 ± 3,36
234,32 < Ød1 ≤ 236,00 ± 1,72   494,00 < Ød1 ≤ 495,00 ± 3,37
236,00 < Ød1 ≤ 237,50 ± 1,73   495,00 < Ød1 ≤ 497,00 ± 3,38
237,50 < Ød1 ≤ 239,00 ± 1,74   497,00 < Ød1 ≤ 498,00 ± 3,39
239,00 < Ød1 ≤ 240,67 ± 1,75   498,00 < Ød1 ≤ 500,00 ± 3,40
240,67 < Ød1 ≤ 242,00 ± 1,76   500,00 < Ød1 ≤ 504,00 ± 3,41



Tolérance sur le diamètre de tore Ød2

Les tolérances sur les diamètres de tore normalisés Ød2 indiquées dans le tableau ci-dessous se rapportent à la norme ISO 3601-1:2008.

Diamètre de tore
Ød2		 Tolérances
1,78 ± 0,08
2,62 ± 0,09
3,53 ± 0,10
5,33 ± 0,13
6,99 ± 0,15

Les tolérances sur les diamètres de tore non normalisés Ød2 indiquées dans le tableau ci-dessous se rapportent à la norme ISO 3601-1:2008.

Diamètre de tore
Ød2		 Tolérances
0,80 < S ≤ 2,25 ± 0,08
2,25 < S ≤ 3,15 ± 0,09
3,15 < S ≤ 4,50 ± 0,10
4,50 < S ≤ 6,30 ± 0,13
6,30 < S ≤ 8,40 ± 0,15
8,40 < S ≤ 10,00 ± 0,21
Dimensions logement statique radial

Logement Gorge Rectangulaire Etanchéité radial statique Joint Torique - BECA 010 PU

Le joint torique assure l'étanchéité en subissant une déformation radiale au niveau du diamètre de tore Ød2.

En étanchéité de tige (étanchéité intérieure), la dimension du joint est à sélectionner de sorte que le diamètre extérieur du joint torique soit plus grand de 0,5% à 5% par rapport au diamètre de gorge Ød6.

En étanchéité de piston (étanchéité extérieure), la dimension du joint torique est à sélectionner de sorte que le diamètre intérieur Ød1 du joint torique soit plus petit de 0,5% à 8% par rapport au diamètre de gorge Ød3.

Le tableau ci-dessous informe sur les valeurs de serrage (mini et max) qui sont fonction du diamètre de tore Ød2

Serrage Etanchéité statique en radiale hydraulique et pneumatique joint torique

Le tableau ci-dessous informe des recommandations de conception - Gorge rectangulaire - Etanchéité hydraulique et pneumatique statique radiale.

Diamètre de tore
Ød2		 Profondeur du logement
t 0/+0,05		 Largeur du logement
L1 0/+0,20		 Rayon du logement
R1
1,78 1,30 2,70 0,30
1,80 1,30 2,70 0,30
1,83 1,35 2,70 0,30
1,90 1,40 2,80 0,30
1,98 1,50 2,80 0,30
2,00 1,50 2,90 0,30
2,08 1,55 3,00 0,30
2,10 1,55 3,00 0,30
2,20 1,60 3,20 0,30
2,21 1,60 3,20 0,30
2,30 1,75 3,20 0,30
2,34 1,75 3,30 0,30
2,40 1,80 3,40 0,30
2,46 1,85 3,50 0,30
2,50 1,90 3,50 0,30
2,62 2,00 3,60 0,30
2,65 2,00 3,70 0,30
2,70 2,05 3,80 0,30
2,80 2,10 4,30 0,60
2,92 2,20 4,50 0,60
2,95 2,20 4,50 0,60
3,00 2,30 4,50 0,60
3,10 2,40 4,60 0,60
3,15 2,45 4,60 0,60
3,50 2,70 5,10 0,60
3,53 2,70 5,10 0,60
3,55 2,70 5,20 0,60
3,60 2,80 5,20 0,60
4,00 3,10 5,60 0,60
4,50 3,55 6,20 0,60
5,00 4,00 6,70 0,60
5,30 4,30 6,90 0,60
5,33 4,30 7,10 0,60
5,50 4,50 7,10 0,60
5,70 4,60 7,40 0,60
6,00 4,90 7,80 0,60
6,50 5,40 8,70 1,00
6,99 5,80 9,30 1,00
7,00 5,80 9,50 1,00
7,50 6,30 9,70 1,00
8,00 6,70 10,20 1,00
8,40 7,10 10,50 1,00
9,00 7,65 12,30 1,50
9,50 8,20 12,70 1,50
10,00 8,60 15,10 2,00
12,00 10,30 17,00 2,00

Ces valeurs sont données à titre indicatif. Nous vous recommandons d'affiner votre conception en utilisant notre calculateur de joint torique disponible gratuitement dans l'onglet "Outils" du site internet.

Dimensions logement statique axial

Logement Gorge Rectangulaire Etanchéité axial statique Joint Torique - BECA 010 PU

L'étanchéité des brides et des couvercles est généralement assurée par un joint torique subissant une déformation axiale. Les cotes de gorges sont déterminées en fonction du sens de la pression.

Lorsque la pression vient de l'extérieur vers l'intérieur, le diamètre intérieur Ød1 du joint torique doit être inférieur de 0,5% à 3,5% par rapport au diamètre intérieur de la gorge.

En revanche, lorsque la pression vient de l'intérieur vers l'extérieur, le diamètre extérieur du joint torique doit être supérieur de 0,5% à 3,5% par rapport au diamètre extérieur de la gorge.

Le tableau ci-dessous informe sur les valeurs de serrage (mini et max) qui sont fonction du diamètre de tore Ød2

Serrage étanchéité axiale joint torique

Le tableau ci-dessous informe des recommandations de conception - Gorge rectangulaire - Etanchéité statique axiale

Diamètre de tore
Ød2		 Profondeur de gorge
h 0/+0,05		 Largeur de gorge
L4 0/+0,20		 Rayon
R1
1,78 1,30 2,70 0,30
1,80 1,30 2,80 0,30
1,83 1,35 2,80 0,30
1,90 1,40 2,90 0,30
1,98 1,45 3,00 0,30
2,00 1,45 3,00 0,30
2,08 1,50 3,10 0,30
2,10 1,50 3,20 0,30
2,20 1,60 3,30 0,30
2,21 1,60 3,30 0,30
2,30 1,65 3,40 0,30
2,34 1,70 3,40 0,30
2,40 1,75 3,50 0,30
2,46 1,80 3,60 0,30
2,50 1,80 3,70 0,30
2,62 1,95 3,70 0,30
2,65 2,00 3,70 0,30
2,70 2,05 3,80 0,30
2,80 2,15 4,00 0,60
2,92 2,20 4,20 0,60
2,95 2,25 4,20 0,60
3,00 2,30 4,30 0,60
3,10 2,40 4,40 0,60
3,15 2,40 4,50 0,60
3,50 2,70 4,80 0,60
3,53 2,75 4,80 0,60
3,55 2,80 4,80 0,60
3,60 2,85 4,90 0,60
4,00 3,20 5,30 0,60
4,50 3,60 5,80 0,60
5,00 4,00 6,50 0,60
5,30 4,20 6,90 0,60
5,33 4,30 6,80 0,60
5,50 4,50 6,90 0,60
5,70 4,70 7,10 0,60
6,00 4,90 7,40 0,60
6,50 5,30 8,40 1,00
6,99 5,80 8,80 1,00
7,00 5,80 8,80 1,00
7,50 6,30 9,20 1,00
8,00 6,70 9,80 1,00
8,40 7,20 10,00 1,00
9,00 7,60 11,50 1,50
9,50 8,00 12,10 1,50
10,00 8,70 13,10 2,00
12,00 10,40 15,30 2,00

Ces valeurs sont données à titre indicatif. Nous vous recommandons d'affiner votre conception en utilisant notre calculateur de joint torique disponible gratuitement dans l'onglet "Outils" du site internet.

Dimensions logement dynamique hydraulique translation

Logement Gorge Rectangulaire Etanchéité radial dynamique translation Joint Torique - BECA 010 PU

Les joints toriques peuvent être utilisés comme éléments d'étanchéité pour des applications hydrauliques en translation. Toutefois, ils sont d'une efficacité moyenne et ne sont adaptés que pour des courses et des fréquences relativement faibles. D'autres profils de joints d'étanchéité sont à privilégier pour de telles applications (voir gamme des joints hydrauliques).

En étanchéité de tige (étanchéité intérieure), la dimension du joint est à sélectionner de sorte que le diamètre extérieur du joint torique soit plus grand de 0,5% à 5% par rapport au diamètre de gorge Ød6.

En étanchéité de piston (étanchéité extérieure), la dimension du joint torique est à sélectionner de sorte que le diamètre intérieur Ød1 du joint torique soit plus petit de 0,5% à 5% par rapport au diamètre de gorge Ød3.

Le tableau ci-dessous informe sur les valeurs de serrage (mini et max) qui sont fonction du diamètre de tore Ød2

Serrage étanchéité dynamique hydraulique joint torique

Le tableau ci-dessous informe des recommandations de conception - Gorge rectangulaire - Etanchéité hydraulique dynamique en translation

Diamètre de tore
Ød2		 Profondeur du logement
t 0/+0,05		 Largeur du logement
L1 0/+0,20		 Rayon du logement
R1
1,78 1,35 2,60 0,30
1,80 1,35 2,60 0,30
1,83 1,40 2,60 0,30
1,90 1,45 2,70 0,30
1,98 1,50 2,80 0,30
2,00 1,55 2,80 0,30
2,08 1,60 2,90 0,30
2,10 1,60 2,90 0,30
2,20 1,70 3,00 0,30
2,21 1,70 3,00 0,30
2,30 1,80 3,10 0,30
2,34 1,85 3,20 0,30
2,40 1,90 3,20 0,30
2,46 1,95 3,30 0,30
2,50 1,95 3,40 0,30
2,62 2,05 3,50 0,30
2,65 2,10 3,50 0,30
2,70 2,15 3,60 0,30
2,80 2,25 4,00 0,60
2,92 2,35 4,20 0,60
2,95 2,35 4,20 0,60
3,00 2,40 4,30 0,60
3,10 2,50 4,40 0,60
3,15 2,55 4,50 0,60
3,50 2,85 4,90 0,60
3,53 2,85 4,90 0,60
3,55 2,90 4,90 0,60
3,60 2,95 4,90 0,60
4,00 3,25 5,40 0,60
4,50 3,70 5,90 0,60
5,00 4,10 6,60 0,60
5,30 4,40 6,80 0,60
5,33 4,40 6,80 0,60
5,50 4,65 6,80 0,60
5,70 4,80 7,10 0,60
6,00 5,10 7,40 0,60
6,50 5,50 8,60 1,00
6,99 5,90 9,20 1,00
7,00 5,90 9,20 1,00
7,50 6,50 9,50 1,00
8,00 7,00 9,90 1,00
8,40 7,30 10,30 1,00
9,00 7,80 11,20 1,50
9,50 8,10 11,90 1,50
10,00 8,80 12,00 2,00
12,00 10,60 14,30 2,00

Ces valeurs sont données à titre indicatif. Nous vous recommandons d'affiner votre conception en utilisant notre calculateur de joint torique disponible gratuitement dans l'onglet "Outils" du site internet.

Etat de surface

Pour la réalisation des tubes et des tiges, nous conseillons de se rapprocher de l'acier ou bien encore la fonte non poreuse. Pour des applications dynamiques, le laiton, l'acier inoxydable non traité ou aussi l'aluminium ont des duretés moins importantes et ne sont donc pas recommandés en raison d'une usure plus importante.

Le respect de la rugosité favorise la qualité de l'étanchéité. Lors des pressions alternatives, les états de surface des gorges sont à améliorer.

Type de sollicitation Type de surface Rugosité
Ra		 Rugosité
Rz

Rugosité
Rmax
Radial - Statique Sous pression non pulsatoire
Surface à étancher (tige et cylindre) 1,6 µm 6,3 µm 10,0 µm
Fond de gorge et flans de gorge 1,6 µm 6,3 µm 10,0 µm
Sous pression pulsatoire
Surface à étancher (tige et cylindre) 0,8 µm 3,2 µm 5,0 µm
Fond de gorge et flans de gorge 1,6 µm 6,3 µm 10,0 µm
Radial - Dynamique Surface à étancher (tige et cylindre) 0,4 µm 1,6 µm 2,5 µm
Fond de gorge et flans de gorge 0,8 µm 3,2 µm 5,0 µm
Axial - Statique Surface de serrage 1,6 µm 6,3 µm 10,0 µm
Flans de gorge 1,6 µm 6,3 µm 10,0 µm
Chanfreins et rayons

Etant donné que les joints toriques sont montés pré-serrés lors du montage, il faut prévoir des chanfreins d'entrée et des arêtes arrondies en respectant les données du tableau ci-dessous.

Diamètre de tore
Ød2		 Rayon
R1		 Rayon
R2 max		 Chanfrein
C
15° 20°
1,78 - 1,80 0,30 0,20 2,50 2,00
2,62 - 2,65 0,30 0,20 3,00 2,50
3,53 - 3,55 0,60 0,20 3,50 3,00
5,33 - 5,30 0,60 0,20 4,00 3,50
6,99 - 7,00 1,00 0,20 5,00 4,00
8,40 1,00 0,20 6,00 4,50

Critères qualité

Le tableau ci-dessous indique les limites maximales des défauts d'aspect des joints toriques selon la norme ISO 3601-3.

Type de défaut de surface Représentation schématique Dimensions limites Limites maximales des défauts sur diamètre de tore Ød2
> 0,80 ≤ 2,25 > 2,25 ≤ 3,15 > 3,15 ≤ 4,50 > 4,50 ≤ 6,30 > 6,30 ≤ 8,40
Décalage, inégalité (déport) Critère qualité sur joint torique 1 e 0,08 0,10 0,13 0,15 0,15
Bavure combinée (combinaison d'un déport, d'une bavure et d'un cordon) Critère qualité sur joint torique 2 x 0,10 0,12 0,4 0,16 0,18
y 0,10 0,12 0,4 0,16 0,18
a Lorsque la bavure peut être différenciée, elle ne doit pas être supérieure à 0,07 mm.
Croquage Critère qualité sur joint torique 3 g 0,18 0,27 0,36 0,53 0,70
u 0,08 0,08 0,10 0,10 0,13
Plat d'ébardage excessif (les marques d'usinage radiales ne sont pas permises) Critère qualité sur joint torique 4 n Un plat d'ébardage est admis si la dimension n n'est pas inférieure au diamètre minimal d2 du joint torique.
Marquage de remplissage (les replis ne doivent pas être dans le sens radial) Critère qualité sur joint torique 5 v 1,50 a 1,50 a 6,50 a 6,50 a 6,50 a
k 0,08 0,08 0,08 0,08 0,08
Manque de matière et arrachements (y compris arrachement au joint torique) Critère qualité sur joint torique 6 w 0,60 0,80 1,00 1,30 1,70
t 0,08 0,08 0,10 0,10 0,13
a : ou 0,05 fois le diamètre intérieur du joint torique d1 en prenant la plus grande des deux valeurs.



Uniquement sur demande
