BECA 472

BECA 472
beca_472_3d_v1
beca_472_3d_v2

Description

Le profil BECA 472 est un joint racleur double effet en élastomère vulcanisé sur une cage métallique.

Avantages

Montage serré et précis dans le logement
Bon effet de raclage en interne et en externe

Données techniques

Température

-30°C / +200°C

Vitesse

1 m/s

Fluides en contact

Huiles hydrauliques minérales
Fluides difficilement inflammables
Fluides biocompatibles
Eau
Autres (contactez nos experts)

Applications

Agriculture
Hydraulique mobile
Manutention - Levage
Vérins hydrauliques

Matériaux

Joint profilé

NBR 90 Shore A
FKM 90 Shore A

Cage métallique

Acier

Dimensions
Matériaux
Données techniques

Dimensions

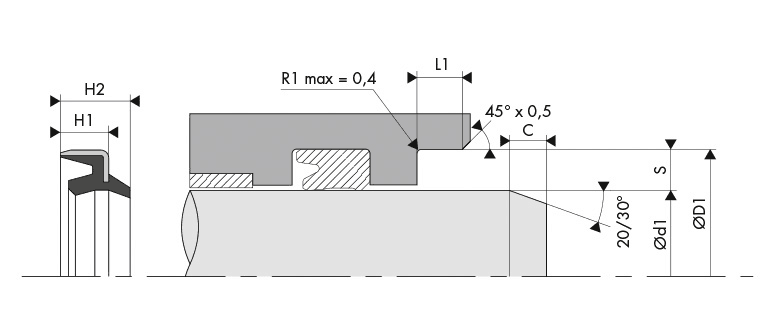

Schéma d'implantationLogement Gorge Joint racleur - Housing Groove Gland Wiper scraper seal BECA 472

Matériaux

Cage métallique

Le tableau ci-dessous présente les matériaux qu'il nous est possible de proposer au niveau des cages métalliques et des ressorts.

Application Matériau Norme Caractéristiques
Cage métallique Acier standard non allié AISI 1010
(DIN 1624)
Acier laminé à froid
Cage métallique Acier Chrome - Nickel AISI 304
(DIN 1.4301 - V2A)
Acier inoxydable standard

NBR

Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.

Résistance chimique Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, solutions alcalines et salines à basses températures
Eau (jusqu'à +100°C max)
Problème de compatibilité Carburants à haute teneur aromatique
Hydrocarbures aromatiques (benzène)
Hydrocarbures chlorés (trichloréthylène)
Solvants polaires (cétone, acétone, acide acétique, éthylène-ester)
Acides forts
Liquides de frein avec une base de glycol
Agents atmosphériques et ozone
Plage de température -30°C / +100°C
-40°C / +100°C avec notre NBR basse température

FKM

En fonction de leur structure et de leur teneur en fluor, les élastomères fluorés peuvent varier en terme de résistance chimique et de résistance au froid. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints de moteur, pour le vide poussé.

Résistance chimique Huiles minérales et graisses, huiles ASTM n°1, IRM 902 et IRM 903.
Fluides difficilement inflammables (HFD)
Huiles de silicone et graisses
Huiles minérales et végétales et graisses
Hydrocarbures aliphatiques (propane, butane, pétrole)
Hydrocarbures aromatiques (benzène, toluène)
Hydrocarbures chlorés (trichloréthylène)
Essence (y compris à haute teneur en alcool)
Agents atmosphériques et ozone
Problème de compatibilité Liquides de frein avec une base de glycol
Gaz ammoniac
Acides organiques à faible poids moléculaire (acides formiques et acétiques)
Plage de température -20°C / +200°C
-40°C / +200°C avec notre FKM GLT sur demande

Données techniques

Logement Gorge Joint racleur - BECA 472

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfrein

La longueur ainsi que l'angle du chanfrein sont déterminés en fonction du joint de tige.

114 dimensions trouvées
472.0120183
Demande standard
12,00 18,00 3,50 5,00
472.1250193
Demande standard
12,50 19,00 3,00 5,00
472.0130193
Demande standard
13,00 19,00 3,50 5,00
472.0140213
Demande standard
14,00 21,00 3,50 5,00
472.0140224
Demande standard
14,00 22,00 4,00 5,50
472.0140245
Demande standard
14,00 24,00 5,00 7,00
472.0150213
Demande standard
15,00 21,00 3,50 5,00
472.0160223
Demande standard
16,00 22,00 3,50 5,00
472.0170233
Demande standard
17,00 23,00 3,50 5,00
472.0180243
Demande standard
18,00 24,00 3,50 5,00
472.0180306
Demande standard
18,00 30,00 6,00 9,00
472.0190274
Demande standard
19,00 27,00 4,00 6,00
472.0190285
Demande standard
19,00 28,00 5,00 7,00
472.0190316
Demande standard
19,00 31,00 6,00 9,00
472.0200274
Demande standard
20,00 27,00 4,00 6,00
472.0200285
Demande standard
20,00 28,00 5,00 7,00
472.0200326
Demande standard
20,00 32,00 6,00 9,00
472.0220305
Demande standard
22,00 30,00 5,00 7,00
472.0220326
Demande standard
22,00 32,00 6,00 9,00
472.0220346
Demande standard
22,00 34,00 6,00 9,00
472.0240325
Demande standard
24,00 32,00 5,00 7,00
472.0250335
Demande standard
25,00 33,00 5,00 7,00
472.0250376
Demande standard
25,00 37,00 6,00 9,00
472.0260322
Demande standard
26,00 32,00 2,50 4,00
472.0270355
Demande standard
27,00 35,00 5,00 7,00
472.0280354
Demande standard
28,00 35,00 4,00 5,50
472.0280365
Demande standard
28,00 36,00 5,00 7,00
472.0280385
Demande standard
28,00 38,00 5,00 7,00
472.0280406
Demande standard
28,00 40,00 6,00 9,00
472.285395
Demande standard
28,58 39,12 5,80 8,10
472.0300385
Demande standard
30,00 38,00 5,00 7,00
472.0300426
Demande standard
30,00 42,00 6,00 9,00
472.0300456
Demande standard
30,00 45,00 6,00 9,00
472.0300477
Demande standard
30,00 47,00 7,00 10,00
472.0320405
Demande standard
32,00 40,00 5,00 7,00
472.0320447
Demande standard
32,00 44,00 7,00 10,00
472.0320528
Demande standard
32,00 52,00 8,00 11,00
472.0330415
Demande standard
33,00 41,00 5,00 7,00
472.0340467
Demande standard
34,00 46,00 7,00 10,00
472.0350435
Demande standard
35,00 43,00 5,00 7,00
472.0350477
Demande standard
35,00 47,00 7,00 10,00
472.0360445
Demande standard
36,00 44,00 5,00 7,00
472.0380465
Demande standard
38,00 46,00 5,00 7,00
472.0380507
Demande standard
38,00 50,00 7,00 10,00
472.0400485
Demande standard
40,00 48,00 5,00 7,00
472.0400527
Demande standard
40,00 52,00 7,00 10,00
472.0420505
Demande standard
42,00 50,00 5,00 7,00
472.0450535
Demande standard
45,00 53,00 5,00 7,00
472.0450555
Demande standard
45,00 55,00 5,00 7,00
472.0450577
Demande standard
45,00 57,00 7,00 10,00
