BECA 239

BECA 239
beca_239_3d_v1
beca_239_3d_v2

Description

Le profil BECA 239 est un joint de tige simple effet de type U à lèvres décalées constitué d'un joint profilé réalisé en élastomère et d'une bague anti-extrusion au talon réalisée en PTFE chargé Bronze.

Avantages

Effet d'étanchéité optimisé aux pressions moyennes et élevées
Bonne résistance à l'extrusion

Données techniques

Température

-30°C / +200°C

Pression

25 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales
Fluides difficilement inflammables
Fluides biocompatibles
Eau
Autres (contactez nos experts)

Applications

Hydraulique mobile
Manutention - Levage
Vérins hydrauliques

Matériaux

Joint profilé

NBR 85 Shore A
FKM 80 - 85 Shore A

Bague anti-extrusion

PTFE chargé Bronze

Dimensions
Matériaux
Données techniques

Dimensions

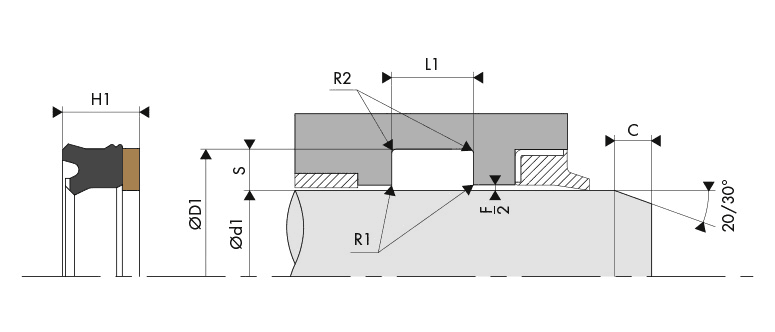

Schéma d'implantationLogement Gorge Joint de tige - Housing Groove Gland Rod seal BECA 239

Matériaux

NBR

Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.

Résistance chimique Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, solutions alcalines et salines à basses températures
Eau (jusqu'à +100°C max)
Problème de compatibilité Carburants à haute teneur aromatique
Hydrocarbures aromatiques (benzène)
Hydrocarbures chlorés (trichloréthylène)
Solvants polaires (cétone, acétone, acide acétique, éthylène-ester)
Acides forts
Liquides de frein avec une base de glycol
Agents atmosphériques et ozone
Plage de température -30°C / +100°C
-40°C / +100°C avec notre NBR basse température

FKM

En fonction de leur structure et de leur teneur en fluor, les élastomères fluorés peuvent varier en terme de résistance chimique et de résistance au froid. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints de moteur, pour le vide poussé.

Résistance chimique Huiles minérales et graisses, huiles ASTM n°1, IRM 902 et IRM 903.
Fluides difficilement inflammables (HFD)
Huiles de silicone et graisses
Huiles minérales et végétales et graisses
Hydrocarbures aliphatiques (propane, butane, pétrole)
Hydrocarbures aromatiques (benzène, toluène)
Hydrocarbures chlorés (trichloréthylène)
Essence (y compris à haute teneur en alcool)
Agents atmosphériques et ozone
Problème de compatibilité Liquides de frein avec une base de glycol
Gaz ammoniac
Acides organiques à faible poids moléculaire (acides formiques et acétiques)
Plage de température -20°C / +200°C

PTFE chargé Bronze



Le PTFE est un polymère thermoplastique se composant de tétrafluoroéthylène et présentant des propriétés exceptionnelles - coefficient de frottement très faible (frottement d'adhérence et de glissement presque égaux), physiologiquement neutre par des températures jusqu'à +200°C, propriétés d'isolation électrique excellentes, compatibilité chimique avec la plupart des fluides excellente. En revanche, ce matériau étant plastique et non élastique, il ne peut remplacer facilement les bases élastomères.

Le bronze, en tant que charge de remplissage, est ajouté au PTFE entre 40% et 60%. Ce matériau usiné présente une excellente résistance à l'usure, une faible déformation par fluage, une bonne conductibilité thermique.

Données techniques

Logement Gorge Joint de tige - BECA 239

Jeux d'extrusion

Pression
MPa
Jeu radial
F/2
10 MPa 0,25
15 MPa 0,20
20 MPa 0,15
25 MPa 0,10

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
4,00 0,20 0,40 2,00
5,00 0,40 0,70 2,50
6,00 0,70 1,10 3,00
7,50 0,80 1,10 4,00
10,00 1,00 1,10 5,00
22 dimensions trouvées
239.0300401
Demande standard
30,00 40,00 10,00 11,00
239.0350605
Demande standard
35,00 60,00 15,50 17,00
239.0400501
Demande standard
40,00 50,00 10,00 11,00
239.0450551
Demande standard
45,00 55,00 10,00 11,00
239.0450705
Demande standard
45,00 70,00 15,50 17,00
239.0500634
Demande standard
50,00 63,00 13,00 14,00
239.0550684
Demande standard
55,00 68,00 13,00 14,00
239.0600734
Demande standard
60,00 73,00 13,00 14,00
239.0650784
Demande standard
65,00 78,00 13,00 14,00
239.0650902
Demande standard
65,00 90,00 18,00 20,00
239.070083I
Demande standard
70,00 83,00 13,00 14,00
239.0750883
Demande standard
75,00 88,00 13,00 14,00
239.0800933
Demande standard
80,00 93,00 13,00 14,00
239.0851004
Demande standard
85,00 100,00 13,00 14,00
239.0901054
Demande standard
90,00 105,00 13,00 14,00
239.0951103
Demande standard
95,00 110,00 13,50 14,50
239.1001153
Demande standard
100,00 115,00 13,00 14,00
239.1101303
Demande standard
110,00 130,00 13,00 14,00
239.1201403
Demande standard
120,00 140,00 13,00 14,00
239.1301506
Demande standard
130,00 150,00 16,00 17,00
239.1401607
Demande standard
140,00 160,00 16,00 17,00
239.1601806
Demande standard
160,00 180,00 16,00 17,00
