BECA 336

BECA 336
beca_336_3d_v1
beca_336_3d_v2

Description

Le profil BECA 336 est un joint de piston simple effet de type U à lèvres décalées et réalisé en Polyuréthane.

Avantages

Effet d'étanchéité optimisé à basse et haute pression
Excellente résistance à l'abrasion et à l'usure
Montage en gorge fermée par déformation

Données techniques

Température

-30°C / +110°C

Pression

40 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales

Applications

Hydraulique mobile
Presses à injecter
Machines-outils
Presses
Vérins hydrauliques

Matériaux

Joint profilé

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute temp. 96 Shore A - Beige

Dimensions
Matériaux
Données techniques

Dimensions

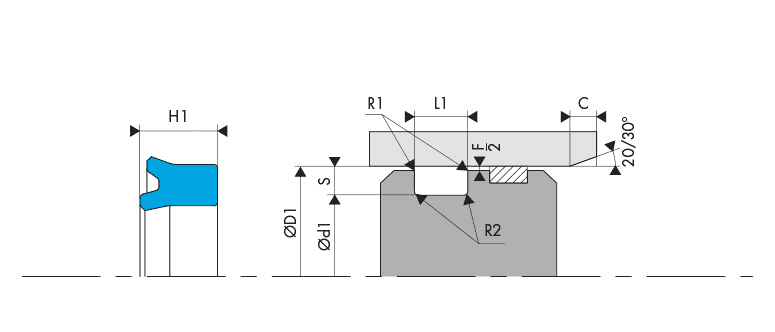

Schéma d'implantationLogement Gorge Joint de piston - Housing Groove Gland Piston seal BECA 336

Matériaux

PU

Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.

Résistance chimique Hydrocarbures aliphatiques purs (propane, butane)
Huiles minérales et de graisses
Huiles de silicone et de graisses
Eau jusqu'à +50°C
Problème de compatibilité Cétones, esters, éthers, alcools, glycols
Eau chaude, vapeur d'eau, alcalis, amines, acides
Plage de température -30°C / +90°C
-30°C / +110°C avec notre PUHT (150°C en pointe sur une courte durée)

Données techniques

Logement Gorge Joint de piston - BECA 336

Jeux d'extrusion

Diamètre d'alésage
ØD1
Jeu radial
F/2
≤ 5 MPa ≤ 10 MPa ≤ 20 MPa ≤ 30 MPa ≤ 40 MPa
≤ 60 mm 0,40 0,30 0,20 0,15 0,10
> 60 mm 0,50 0,40 0,30 0,20 0,15

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
3,00 0,20 0,40 2,00
4,00 0,20 0,40 2,50
5,00 0,40 0,60 3,00
7,50 0,80 1,00 4,00
10,00 0,80 1,00 5,00
130 dimensions trouvées
336.0060294
Demande standard
6,00 2,90 4,00 4,50
336.0120055
Demande standard
12,00 5,00 5,50 6,00
336.0140094
Demande standard
14,00 9,00 4,00 5,00
336.0150103
Demande standard
15,00 10,00 3,00 4,00
336.0160104
Demande standard
16,00 10,00 3,80 4,20
336.0100186
Demande standard
18,00 10,00 6,00 7,00
336.0220144
Demande standard
22,00 14,00 4,00 4,50
336.2251456
Demande standard
22,50 14,50 6,00 7,00
336.0230174
Demande standard
23,00 17,00 4,00 4,50
336.0240148
Demande standard
24,00 14,00 8,00 9,00
336.0240166
Demande standard
24,00 16,00 6,00 7,00
336.0250155
Demande standard
25,00 15,00 5,80 6,30
336.0250158
Demande standard
25,00 15,00 8,00 9,00
336.0250174
Demande standard
25,00 17,00 4,00 4,50
336.0250176
Demande standard
25,00 17,00 5,70 6,30
336.0260185
Demande standard
26,00 18,00 5,50 6,50
336.0280186
Demande standard
28,00 18,00 6,30 7,00
336.0300206
Demande standard
30,00 20,00 6,00 7,00
336.0300208
Demande standard
30,00 20,00 8,00 9,00
336.0300226
Demande standard
30,00 22,00 6,40 7,00
336.3012066
Demande standard
30,16 20,63 6,35 7,35
336.3220663
Demande standard
32,00 20,63 6,35 7,35
336.0320228
Demande standard
32,00 22,00 8,00 9,00
336.0320244
Demande standard
32,00 24,00 4,00 4,50
336.0340248
Demande standard
34,00 24,00 8,50 9,50
336.0350258
Demande standard
35,00 25,00 8,00 9,00
336.0350274
Demande standard
35,00 27,00 4,00 4,50
336.0350278
Demande standard
35,00 27,00 8,00 9,00
336.0380251
Demande standard
38,00 25,00 10,00 11,00
336.0380308
Demande standard
38,00 30,00 8,00 9,00
336.3083896
Demande standard
38,90 30,80 6,00 7,00
336.0390316
Demande standard
39,00 31,00 6,10 6,30
336.0400308
Demande standard
40,00 30,00 7,30 8,00
336.0400301
Demande standard
40,00 30,00 10,00 11,00
336.0400327
Demande standard
40,00 32,00 6,50 7,20
336.0400328
Demande standard
40,00 32,00 8,00 9,00
336.0400338
Demande standard
40,00 33,00 8,00 9,00
336.0410301
Demande standard
41,00 30,00 10,00 11,00
336.0430308
Demande standard
43,00 30,00 8,00 9,00
336.0330406
Demande standard
44,00 33,00 6,00 7,00
336.0440341
Demande standard
44,00 34,00 10,00 11,00
336.0445267
Demande standard
44,50 26,50 7,70 8,20
336.0450309
Demande standard
45,00 30,00 9,00 10,00
336.0450301
Demande standard
45,00 30,00 10,00 11,00
336.0450358
Demande standard
45,00 35,00 7,50 8,00
336.0460341
Demande standard
46,00 34,00 10,50 12,00
336.0315483
Demande standard
48,00 31,50 12,50 13,50
336.0500351
Demande standard
50,00 35,00 10,00 11,00
336.0500405
Demande standard
50,00 40,00 5,00 6,00
336.0400505
Demande standard
50,00 40,00 5,70 6,30
