BECA 810

BECA 810
beca_810_3d_image_v3
beca_810_3d_image_v4

Description

Le profil BECA 810 est un manchon d'usure standard réalisé en acier inoxydable.

Avantages

Bonne résistance à la corrosion
Bonne inertie chimique
Extrêmement fin, pas besoin de modifier les dimensions de la bague d'étanchéité
Facilité de montage

Données techniques

Applications

Moyeux
Pignons
Différentiels
Boîtes de vitesses
Vilebrequins

Matériaux

Matériau

Acier inoxydable - AISI 304

Dureté

Plus de 220 HV (95 HRB)

Epaisseur

0,28 mm (0/-0,05)

Etat de surface

Ra = 0,20 - 0,50 µm

Dimensions
Préconisations de montage

Dimensions

Schéma d'implantationInstallation Manchon d'usure - Installation Sleeve - BECA 810

Préconisations de montage

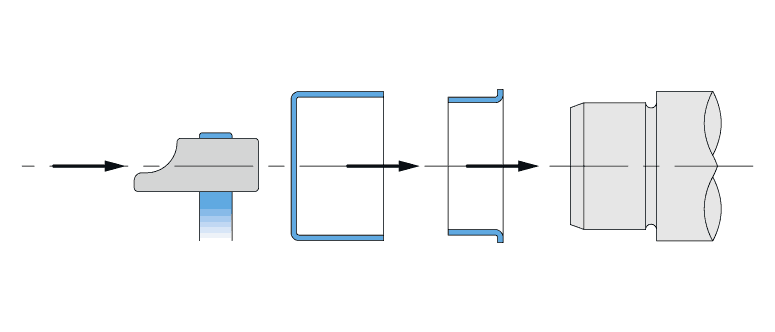

Afin de procéder à un montage correct des manchons d'usure, veuillez vous référer aux indications ci-dessous :

  • Nettoyer les zones polluées de l'arbre au niveau du point de contact avec la lèvre d'étanchéité de la bague. Limer toutes bavures ou tâches rugueuses afin de s'assurer que le manchon d'usure ne sera pas installé sur une rainure, ou sur tout autre élément pouvant détériorer prématurément ce dernier.
  • A l'aide d'un pied à coulisse, venez mesurer le diamètre de l'arbre sur 3 positions différentes et vérifier que la moyenne des 3 mesures effectuées indique une valeur conforme à la plage dimensionnelle préconisée. Si tel est le cas, le manchon aura un ajustement serré suffisant sur l'arbre pour empêcher tout glissement possible.
  • Déterminer et marquer où le manchon d'usure doit être positionné pour couvrir la zone usée et ce jusqu'en bout d'arbre.
  • Les rainures d'usure peu profondes ne nécessitent pas de remplissage. Il est néanmoins possible d'appliquer un produit d'étanchéité sur la surface du diamètre intérieur du manchon d'usure. Nettoyer le produit en surplus.
  • Pour des rainures plus profondes, il est possible de les remplir avec de la poudre de métal-époxy. Installer le manchon d'usure avant que le produit durcisse. En lever les zones en surplus.
  • Lors du montage du manchon d'usure, l'organe mécanique doit être à l'arrêt à froid.
  • Si la collerette doit être retirée après installation, couper avant installation une partie de la zone plus fine par le diamètre extérieur du manchon d'usure.
  • Positionner le manchon d'usure dans l'outil de montage et le tout doit être insérer sur l'arbre à l'aide d'un maillet où l'on vient tapoter sur le centre de ce dernier, jusqu'à ce que le manchon recouvre l'arbre usé. Bien veiller à ce que l'outil de montage soit conforme dimensionnellement pour recouvrir le manchon d'usure sans déformation.
  • Veiller à ce que le diamètre extérieur du manchon d'usure ne soit pas endommagé lors du montage. Son état de surface et sa propreté sont deux éléments déterminants au bon fonctionnement du joint.
  • La longueur du manchon ne doit pas dépasser la longueur de l'arbre plein, chanfrein exclus.

Préconisations de montage des manchons d'usure
