BECA 170 - 179

BECA 170 - 179
beca_170_179_3d_v1
beca_170_179_3d_v2

Description

Les profils BECA 170 - 179 sont des joints composites de tige double effet constitués d'une bague de frottement en PTFE chargé et d'un joint torique de pré-serrage en élastomère. Ils peuvent se monter dans des gorges de joints toriques. Possibilité d'associer le joint avec 1 ou 2 bagues anti-extrusion.

Avantages

Adapté à un encombrement réduit
Faible coefficient de frottement, pas d'effet stick-slip
Excellente résistance à l'extrusion et à l'usure
Large plage de température et excellente résistance chimique, selon le matériau choisi pour le joint torique

Données techniques

Température

-30°C / +200°C

Pression

35 MPa

Vitesse

5 m/s

Fluides en contact

Huiles hydrauliques minérales
Fluides non inflammables
Fluides biocompatibles
Autres (contactez nos experts)

Applications

Machines-outils
Systèmes de levage
Valves

Matériaux

Bague de frottement

PTFE chargé Bronze
PTFE chargé Carbone
PTFE vierge

Joint torique

NBR 70 Shore A
FKM 70 Shore A
VMQ 70 Shore A

Dimensions
Cote de montage
Matériaux
Données techniques

Dimensions

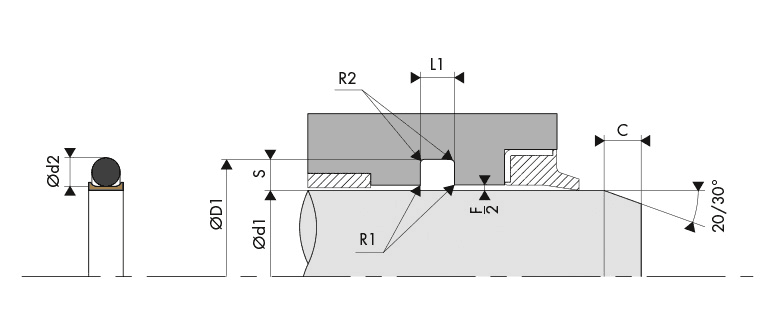

Schéma d'implantationLogement Gorge Joint de tige - Housing Groove Gland Rod seal BECA 170 - 179

Cote de montage

Logement Gorge Joint de tige - BECA 170 - 179

Cote de montage

Diamètre de tige
Ød1 f8/h9
Diamètre de gorge Largeur de gorge Section radiale Diamètre de tore
BECA 170
Série standard
BECA 179
Série étendue
ØD1 H9 L1 0/+0,20 S Ød2
4,0 - 9,9 2,0 - 129,9 d1 + 2,90 2,40 1,45 1,78
10,0 - 19,9 5,0 - 249,9 d1 + 4,50 3,60 2,25 2,62
20,0 - 39,9 5,0 - 449,9 d1 + 6,20 4,80 3,10 3,53
40,0 - 119,9 12,0 - 649,9 d1 + 9,40 7,10 4,70 5,33
120,0 - 649,9 60,0 - 999,9 d1 + 12,20 9,50 6,10 6,99
650,0 - 999,9 110,0 - 999,9 d1 + 15,00 10,00 7,50 8,40

Matériaux

Bague de frottement Joint torique Surface de contact
Code standard Code ISO Matériau Couleur Caractéristiques Code Nature du matériau Température de service
DP P PTFE Vierge Blanc Résistance aux produits chimiques
Imperméabilité
Diélectrique
Anti-adhérant
Coefficient de friction faible
Alimentaire
K6 NBR 70 Shore A -30°C / +100°C Acier
Acier inoxydable
Acier chromé
Aluminium
Bronze
Fonte
Surface traitée
G6 FKM 70 Shore A -20°C / +200°C
C6 EPDM 70 Shore A -45°C / +150°C
F6 VMQ 70
Shore A
-60°C / +200°C
DC C PTFE
+ 25% Carbone
Gris

Amélioration

  • Propriétés d'usure
  • Tenue à la compression

Bonne résistance aux produits chimiques
Conductivité thermique et électrique
Anti-statique

Performant dans le cadre d'applications
dynamiques avec compression

K6 NBR 70 Shore A -30°C / +100°C
G6 FKM 70 Shore A -20°C / +200°C
C6 EPDM 70 Shore A -45°C / +150°C
CG C PTFE
+ 23% Carbone
+ 2%Graphite
Noir K6 NBR 70 Shore A -30°C / +100°C
G6 FKM 70 Shore A -20°C / +200°C
C6 EPDM 70 Shore A -45°C / +150°C
DV V PTFE
+ 25 % Verre
Bleu Amélioration
  • Propriétés d'usure
  • Tenue mécanique
Légèrement plus abrasif mais phénomène
corrigé par l'adjonction de MOS2
Propriétés chimique et diélectrique conservées

Bien adapté aux applications avec mouvements
rotatif et alternatif simultanés
K6 NBR 70 Shore A -30°C / +100°C Acier
Acier chromé
Fonte
G6 FKM 70 Shore A -20°C / +200°C
VM M PTFE
+ 15 % Verre
+ 5% MoS2
Gris K6 NBR 70 Shore A -30°C / +100°C
G6 FKM 70 Shore A -20°C / +200°C
DX X PTFE GL Blue
+ Verre
+ Oxydes métalliques
Bleu turquoise Résistance à la compression
Résistance à l' usure
Excellente stabilité chimique
Bonne conductivité thermique
K6 NBR 70 Shore A -30°C / +100°C
G6 FKM 70 Shore A -20°C / +200°C
DG G PTFE
+ 15% Graphite
Noir Amélioration
  • Propriétés d'usure
Diminution de l'usure des pièces métalliques
Autolubrification
Conductivité thermique et électrique
Faible perméabilité
Bon coefficient de frottement
Anti statique

Performant dans le cadre d'applications
dynamiques avec autolubrification
K6 NBR 70 Shore A -30°C / +100°C Acier
Acier inoxydable
Acier chromé
Aluminium
Bronze
Fonte
Surface traitée
G6 FKM 70 Shore A -20°C / +200°C
C6 EPDM 70 Shore A -45°C / +150°C
K1 K PTFE
+ 10% Ekonol
Marron clair Amélioration
  • Meilleure résistance à l'abrasion
  • Meilleure stabilité dimensionnelle à haute température
Utilisation jusqu'à +300°C
Bon coefficient de frottement et faible perméabilité
K6 NBR 70 Shore A -30°C / +100°C
G6 FKM 70 Shore A -20°C / +200°C
C6 EPDM 70 Shore A -45°C / +150°C
K2 K PTFE
+20% Ekonol
Marron clair K6 NBR 70 Shore A -30°C / +100°C
G6 FKM 70 Shore A -20°C / +200°C
C6 EPDM 70 Shore A -45°C / +150°C
DB B PTFE
+ 60% Bronze
Brun foncé Amélioration
  • Propriétés d'usure
  • Résistance aux déformations et fluage
  • Résistance à la compression
Autolubrification
Conductivité électrique et thermique
N'altère pas les pièces métalliques
Baisse de tenue avec certains produits chimiques

Utilisation pour des joints dynamiques à forte compression et faible niveau d'usure
K6 NBR 70 Shore A -30°C / +100°C Acier
Acier chromé
Fonte
G6 FKM 70 Shore A -20°C / +200°C
B4 B PTFE
+ 40% Bronze
Brun foncé K6 NBR 70 Shore A -30°C / +100°C
G6 FKM 70 Shore A -20°C / +200°C
HG HG PE-UHMW Blanc ou blanc cassé Excellente résistance à l'usure au contact de l'eau et de l'air K6 NBR 70 Shore A -30°C / +80°C Acier
Acier inoxydable
Acier chromé
Aluminium
Bronze
Fonte
Surface traitée

D'autres qualités de matériaux sont disponibles en fonction de vos particularités.

Données techniques

Logement Gorge Joint de tige - BECA 170 - 179

Jeux d'extrusion

Section radiale
S
Jeu radial
F/2
2 MPa 10 MPa 20 MPa 35 MPa
1,45 0,10 0,10 0,08 0,05
2,25 0,15 0,15 0,10 0,07
3,10 0,25 0,20 0,15 0,08
4,70 0,35 0,25 0,20 0,10
6,10 0,50 0,30 0,25 0,15
7,50 0,60 0,40 0,30 0,20

Etats de surface

  Surface dynamique Surface statique Flans de gorge
Ra 0,05 - 0,2 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,4 - 1,6 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 0,63 - 2,5 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
1,45 0,30 0,40 3,00
2,25 0,30 0,40 3,00
3,10 0,30 0,60 3,00
4,70 0,30 0,80 3,00
6,10 0,30 0,80 5,00
7,50 0,30 1,00 6,00
