BECA 012 Tige

BECA 012 Tige
BECA 012 Tige

Description

Le profil BECA 012 est une bague anti-extrusion de forme spiralée dont le profil est rectangulaire, La bague est systématiquement montée en tandem avec un joint torique ou un joint quadrilobes (X-Ring), Il est possible de réaliser ce profil non coupé.

Avantages

Utilisation en statique et en dynamique
Uniquement pour des mouvements alternatifs possible
Large surface de contact protégeant le joint torique contre la déformation due à des pressions pulsées
Montage préférentiel en gorge fermée
Adaptée pour des dimensions non standard du fait que la bague anti-extrusion peut être raccourcie et donc ajustée
Compensation des effets de variations thermiques importantes et des tolérances du fait qu'il reste à chaque point de la circonférence au moins une spire de la spirale pour servir d'appui au joint torique contre le jeu

Données techniques

Température

-200°C / +260°C

Pression

< 250 MPa en statique
< 40 MPa en alternatif

Vitesse

2 m/s en alternatif

Fluides en contact

La majorité des fluides liquides, gazeux ou produits chimiques.

Applications

Automobile
Equipements hydrauliques
Hydraulique mobile
Machines-outils
Presses à injecter
Vannes
Vérins hydrauliques

Matériaux

PTFE vierge en standard
PTFE chargé (fibres de verre, carbone, bronze)
Autres matériaux possibles

Dimensions
Matériaux
Préconisation de conception

Dimensions

012.004062, 012.004067, 012.005072, 012.005077, 012.006082, 012.006087, 012.008107, 012.008111, 012.010127, 012.010131, 012.012147, 012.012151, 012.014167, 012.014171, 012.015177, 012.015181, 012.016187, 012.016191, 012.018207, 012.018211, 012.020227, 012.020231, 012.022261, 012.022268, 012.025291, 012.025298, 012.028321, 012.028328, 012.030341, 012.030348, 012.032361, 012.032368, 012.035391, 012.035398, 012.036401, 012.036408, 012.040457, 012.040465, 012.042477, 012.042451, 012.045507, 012.045515, 012.048537, 012.048545, 012.050557, 012.050565, 012.052577, 012.052585, 012.055607, 012.055615, 012.056617, 012.056625, 012.060657, 012.060665, 012.063687, 012.063695, 012.065707, 012.065715, 012.070757, 012.070765, 012.075807, 012.075815, 012.080882, 012.080888, 012.085932, 012.085938, 012.090982, 012.090988, 012.095103, 012.095104, 012.100108, 012.100109, 012.105113, 012.105114, 012.110118, 012.110119, 012.115123, 012.115124, 012.120128, 012.120129, 012.125133, 012.125134, 012.130138, 012.130139, 012.135146, 012.140151, 012.150161, 012.160171, 012.170181, 012.180191, 012.190201, 012.200211, 012.210221, 012.220231, 012.230241, 012.240251, 012.250261, 012.280291, 012.300311, 012.320331, 012.350361, 012.360371, 012.400411

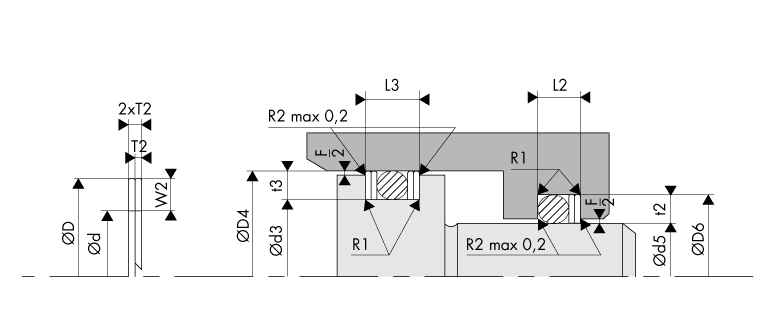

Schéma d'implantationLogement Gorge Bague anti-extrusion - Housing Groove Back-up ring - BECA 012

Matériaux

Le PTFE est un polymère thermoplastique se composant de tétrafluoroéthylène et présentant des propriétés exceptionnelles - coefficient de frottement très faible (frottement d'adhérence et de glissement presque égaux), physiologiquement neutre par des températures jusqu'à +200°C, propriétés d'isolation électrique excellentes, compatibilité chimique avec la plupart des fluides excellente. En revanche, ce matériau étant plastique et non élastique, il ne peut remplacer facilement les bases élastomères.

Matériau Code
PTFE vierge P
PTFE chargé Bronze B
PTFE chargé Carbone C
PTFE chargé Fibres de verre V

Préconisation de conception

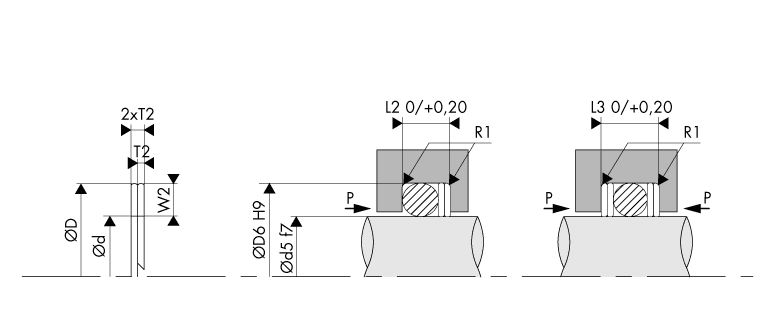

Logement Gorge - BECA 012 Tige

Cote de montage en applications statique et dynamique - Etanchéité intérieure (tige) uniquement.

Joint torique Bague anti-extrusion Dimensions du logement Rayon
Diamètre de tore
Ød2
Hauteur radiale
W2
Epaisseur Etanchéité de tige Largeur de gorge
Diamètre de gorge
ØD6 H9
Statique Dynamique
statique dynamique 2xT2 statique dynamique L2 0/+0,20 L3 0/+0,20 L2 0/+020 L3 0/+0,20 R1 ±0,20
1,50 1,10 1,10 1,00 d5 + 2,20 d5 + 2,20 3,20 4,20 3,25 4,25 0,25
1,60 1,15 1,20 1,00 d5 + 2,30 d5 + 2,40 3,50 4,50 3,40 4,40 0,25
1,78 1,30 1,35 1,40 d5 + 2,60 d5 + 2,70 4,10 5,50 4,00 5,40 0,25
1,80 1,30 1,35 1,40 d5 + 2,60 d5 + 2,70 4,10 5,50 4,00 5,40 0,25
2,00 1,50 1,55 1,40 d5 + 3,00 d5 + 3,10 4,30 5,70 4,20 5,60 0,25
2,40 1,80 1,90 1,40 d5 + 3,60 d5 + 3,80 4,80 6,20 4,60 6,00 0,25
2,50 1,90 1,95 1,40 d5 + 3,80 d5 + 3,90 4,90 6,30 4,80 6,20 0,25
2,62 2,00 2,05 1,40 d5 + 4,00 d5 + 4,10 5,00 6,40 4,90 6,30 0,25
2,65 2,00 2,10 1,40 d5 + 4,00 d5 + 4,20 5,10 6,50 4,90 6,30 0,25
3,00 2,30 2,40 1,40 d5 + 4,60 d5 + 4,80 5,90 7,30 5,70 7,10 0,25
3,53 2,70 2,85 1,40 d5 + 5,40 d5 + 5,70 6,50 7,90 6,30 7,70 0,25
3,55 2,70 2,90 1,40 d5 + 5,40 d5 + 5,80 6,60 8,00 6,30 7,70 0,25
4,00 3,10 3,25 1,40 d5 + 6,20 d5 + 6,50 7,00 8,40 6,80 8,20 0,25
5,00 4,00 4,10 1,70 d5 + 8,00 d5 + 8,20 8,40 10,10 8,30 10,00 0,25
5,30 4,30 4,40 1,70 d5 + 8,60 d5 + 8,80 8,60 10,30 8,50 10,20 0,25
5,33 4,30 4,40 1,70 d5 + 8,60 d5 + 8,80 8,80 10,50 8,50 10,20 0,25
5,70 4,60 4,80 1,70 d5 + 9,20 d5 + 9,60 9,10 10,80 8,80 10,50 0,25
6,00 4,90 5,10 1,70 d5 + 9,80 d5 + 10,20 9,50 11,20 9,10 10,80 0,25
6,99 5,80 5,90 2,50 d5 + 11,60 d5 + 11,80 11,80 14,30 11,70 14,20 0,25
8,00 6,70 7,00 2,50 d5 + 13,40 d5 + 14,00 12,70 15,20 12,40 14,90 0,25
8,40 7,10 7,30 2,50 d5 + 14,20 d5 + 14,60 13,00 15,50 12,80 15,30 0,25
103 dimensions trouvées
012.004062
Demande standard
4,0 x 1,10 x 0,50 4,00 6,20 3,25 4,25 0,25 010.1B171 4,00 x 1,50
012.004067
Demande standard
4,0 x 1,35 x 0,70 4,00 6,70 4,00 5,40 0,25 010.1A040 3,68 x 1,78
012.005072
Demande standard
5,0 x 1,10 x 0,50 5,00 7,20 3,25 4,25 0,25 010.1B177 5,00 x 1,50
012.005077
Demande standard
5,0 x 1,35 x 0,70 5,00 7,70 4,00 5,40 0,25 010.1A041 4,47 x 1,78
012.006082
Demande standard
6,0 x 1,10 x 0,50 6,00 8,20 3,25 4,25 0,25 010.1B183 6,00 x 1,50
012.006087
Demande standard
6,0 x 1,35 x 0,70 6,00 8,70 4,00 5,40 0,25 010.1A043 6,07 x 1,78
012.008107
Demande standard
8,0 x 1,35 x 0,70 8,00 10,70 4,00 5,40 0,25 010.1A046 7,65 x 1,78
012.008111
Demande standard
8,0 x 1,55 x 0,70 8,00 11,10 4,20 5,60 0,25 010.1B486 8,00 x 2,00
012.010127
Demande standard
10,0 x 1,35 x 0,70 10,00 12,70 4,00 5,40 0,25 010.1A050 10,82 x 1,78
012.010131
Demande standard
10,0 x 1,55 x 0,70 10,00 13,10 4,20 5,60 0,25 010.1B492 10,00 x 2,00
012.012147
Demande standard
12,0 x 1,35 x 0,70 12,00 14,70 4,00 5,40 0,25 010.1A052 12,42 x 1,78
012.012151
Demande standard
12,0 x 1,55 x 0,70 12,00 15,10 4,20 5,60 0,25 010.1B498 12,00 x 2,00
012.014167
Demande standard
14,0 x 1,35 x 0,70 14,00 16,70 4,00 5,40 0,25 010.1A053 14,00 x 1,78
012.014171
Demande standard
14,0 x 1,55 x 0,70 14,00 17,10 4,20 5,60 0,25 010.1B510 14,00 x 2,00
012.015177
Demande standard
15,0 x 1,35 x 0,70 15,00 17,70 4,00 5,40 0,25 010.1A054 15,60 x 1,78
012.015181
Demande standard
15,0 x 1,55 x 0,70 15,00 18,10 4,20 5,60 0,25 010.1B516 15,00 x 2,00
012.016187
Demande standard
16,0 x 1,35 x 0,70 16,00 18,70 4,00 5,40 0,25 010.1A054 15,60 x 1,78
012.016191
Demande standard
16,0 x 1,55 x 0,70 16,00 19,10 4,20 5,60 0,25 010.1B519 16,00 x 2,00
012.018207
Demande standard
18,0 x 1,35 x 0,70 18,00 20,70 4,00 5,40 0,25 010.1A056 18,77 x 1,78
012.018211
Demande standard
18,0 x 1,55 x 0,70 18,00 21,10 4,20 5,60 0,25 010.1B525 18,00 x 2,00
012.020227
Demande standard
20,0 x 1,35 x 0,70 20,00 22,70 4,00 5,40 0,25 010.1A057 20,35 x 1,78
012.020231
Demande standard
20,0 x 1,55 x 0,70 20,00 23,10 4,20 5,60 0,25 010.1B531 20,00 x 2,00
012.022261
Demande standard
22,0 x 2,05 x 0,70 22,00 26,10 4,90 6,30 0,25 010.1A203 21,89 x 2,62
012.022268
Demande standard
22,0 x 2,40 x 0,70 22,00 26,80 5,70 7,10 0,25 010.1BE19 22,00 x 3,00
012.025291
Demande standard
25,0 x 2,05 x 0,70 25,00 29,10 4,90 6,30 0,25 010.1A207 25,07 x 2,62
012.025298
Demande standard
25,0 x 2,40 x 0,70 25,00 29,80 5,70 7,10 0,25 010.1A289 25,00 x 3,00
012.028321
Demande standard
28,0 x 2,05 x 0,70 28,00 32,10 4,90 6,30 0,25 010.1A209 28,24 x 2,62
012.028328
Demande standard
28,0 x 2,40 x 0,70 28,00 32,80 5,70 7,10 0,25 010.1BE46 28,00 x 3,00
012.030341
Demande standard
30,0 x 2,05 x 0,70 30,00 34,10 4,90 6,30 0,25 010.1A210 29,82 x 2,62
012.030348
Demande standard
30,0 x 2,40 x 0,70 30,00 34,80 5,70 7,10 0,25 010.1A296 30,00 x 3,00
012.032361
Demande standard
32,0 x 2,05 x 0,70 32,00 36,10 4,90 6,30 0,25 010.1A211 31,42 x 2,62
012.032368
Demande standard
32,0 x 2,40 x 0,70 32,00 36,80 5,70 7,10 0,25 010.1BE67 32,00 x 3,00
012.035391
Demande standard
35,0 x 2,05 x 0,70 35,00 39,10 4,90 6,30 0,25 010.1A206 223,81 x 2,62
012.035398
Demande standard
35,0 x 2,40 x 0,70 35,00 39,80 5,70 7,10 0,25 010.1A303 35,00 x 3,00
012.036401
Demande standard
36,0 x 2,05 x 0,70 36,00 40,10 4,90 6,30 0,25 010.1A214 36,17 x 2,62
012.036408
Demande standard
36,0 x 2,40 x 0,70 36,00 40,80 5,70 7,10 0,25 010.1A304 36,00 x 3,00
012.040457
Demande standard
40,0 x 2,85 x 0,70 40,00 45,70 6,30 7,70 0,25 010.1A382 40,87 x 3,53
012.040465
Demande standard
40,0 x 3,25 x 0,85 40,00 46,50 7,10 8,80 0,25 010.1BS39 40,00 x 4,00
012.042477
Demande standard
42,0 x 2,85 x 0,70 42,00 47,70 6,30 7,70 0,25 010.1A382 40,87 x 3,53
012.042451
Demande standard
42,0 x 1,55 x 0,70 42,00 45,10 4,20 5,60 0,25 010.1B600 42,00 x 2,00
012.045507
Demande standard
45,0 x 2,85 x 0,70 45,00 50,70 6,30 7,70 0,25 010.1A385 44,04 x 3,53
012.045515
Demande standard
45,0 x 3,25 x 0,85 45,00 51,50 7,10 8,80 0,25 010.1BS54 45,00 x 4,00
012.048537
Demande standard
48,0 x 2,85 x 0,70 48,00 53,70 6,30 7,70 0,25 010.1A388 47,22 x 3,53
012.048545
Demande standard
48,0 x 3,25 x 0,85 48,00 54,50 7,10 8,80 0,25 010.1BS63 48,00 x 4,00
012.050557
Demande standard
50,0 x 2,85 x 0,70 50,00 55,70 6,30 7,70 0,25 010.1A391 50,39 x 3,53
012.050565
Demande standard
50,0 x 3,25 x 0,85 50,00 56,50 7,10 8,80 0,25 010.1BS66 50,00 x 4,00
012.052577
Demande standard
52,0 x 2,85 x 0,70 52,00 57,70 6,30 7,70 0,25 010.1A391 50,39 x 3,53
012.052585
Demande standard
52,0 x 3,25 x 0,85 52,00 58,50 7,10 8,80 0,25 010.1BS72 52,00 x 4,00
012.055607
Demande standard
55,0 x 2,85 x 0,70 55,00 60,70 6,30 7,70 0,25 010.1A394 53,57 x 3,53
012.055615
Demande standard
55,0 x 3,25 x 0,85 55,00 61,50 7,10 8,80 0,25 010.1A480 55,00 x 4,00
