BECA 417

BECA 417
beca_417_3d_v1
beca_417_3d_v2

Description

Le profil BECA 417 est un joint racleur double effet en escalier constitué de deux lèvres racleuses réalisées en élastomère.

Avantages

Faible frottement
Bon effet de raclage en interne comme en externe
Montage facile par déformation

Données techniques

Température

-30°C / +150°C

Vitesse

1 m/s

Fluides en contact

Air lubrifié
Air sans huile
Gaz non agressifs

Applications

Amortisseurs
Vérins standard

Matériaux

NBR 90 Shore A
FKM 90 Shore A

Dimensions
Matériaux
Données techniques

Dimensions

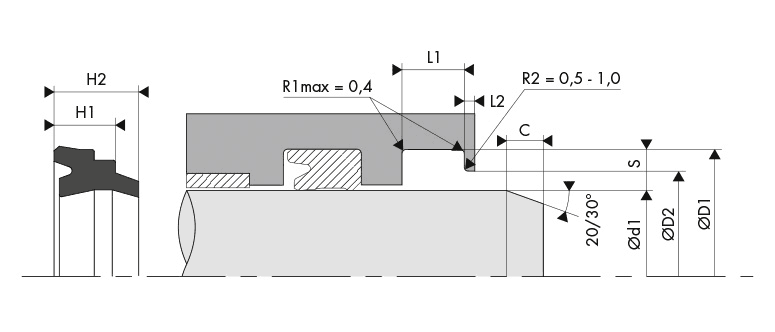

Schéma d'implantationLogement Gorge Joint racleur - Housing Groove Gland Wiper scraper seal BECA 417

Matériaux

NBR

Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.

Résistance chimique Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, solutions alcalines et salines à basses températures
Eau (jusqu'à +100°C max)
Problème de compatibilité Carburants à haute teneur aromatique
Hydrocarbures aromatiques (benzène)
Hydrocarbures chlorés (trichloréthylène)
Solvants polaires (cétone, acétone, acide acétique, éthylène-ester)
Acides forts
Liquides de frein avec une base de glycol
Agents atmosphériques et ozone
Plage de température -30°C / +100°C en dynamique

FKM

En fonction de leur structure et de leur teneur en fluor, les élastomères fluorés peuvent varier en terme de résistance chimique et de résistance au froid. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints de moteur, pour le vide poussé.

Résistance chimique Huiles minérales et graisses, huiles ASTM n°1, IRM 902 et IRM 903.
Fluides difficilement inflammables (HFD)
Huiles de silicone et graisses
Huiles minérales et végétales et graisses
Hydrocarbures aliphatiques (propane, butane, pétrole)
Hydrocarbures aromatiques (benzène, toluène)
Hydrocarbures chlorés (trichloréthylène)
Essence (y compris à haute teneur en alcool)
Agents atmosphériques et ozone
Problème de compatibilité Liquides de frein avec une base de glycol
Gaz ammoniac
Acides organiques à faible poids moléculaire (acides formiques et acétiques)
Plage de température -20°C / +200°C

Données techniques

Logement Gorge Joint racleur - BECA 417

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfrein

La longueur ainsi que l'angle du chanfrein sont déterminés en fonction du joint de tige.

84 dimensions trouvées
417.0100186
Demande standard
10,00 18,00 13,50 6,00 8,00 2,00
417.0120206
Demande standard
12,00 20,00 15,50 6,00 8,00 2,00
417.0140226
Demande standard
14,00 22,00 17,50 6,00 8,00 2,00
417.0150236
Demande standard
15,00 23,00 18,50 6,00 8,00 2,00
417.0160246
Demande standard
16,00 24,00 19,50 6,00 8,00 2,00
417.0180266
Demande standard
18,00 26,00 21,50 6,00 8,00 2,00
417.0200286
Demande standard
20,00 28,00 23,50 6,00 8,00 2,00
417.0220306
Demande standard
22,00 30,00 25,50 6,00 8,00 2,00
417.0240326
Demande standard
24,00 32,00 27,50 6,00 8,00 2,00
417.0250336
Demande standard
25,00 33,00 28,50 6,00 8,00 2,00
417.0280366
Demande standard
28,00 36,00 31,50 6,00 8,00 2,00
417.0300386
Demande standard
30,00 38,00 33,50 6,00 8,00 2,00
417.0320406
Demande standard
32,00 40,00 35,50 6,00 8,00 2,00
417.0350436
Demande standard
35,00 43,00 38,50 6,00 8,00 2,00
417.0360446
Demande standard
36,00 44,00 39,50 6,00 8,00 2,00
417.0370456
Demande standard
37,00 45,00 40,50 6,00 8,00 2,00
417.0380466
Demande standard
38,00 46,00 41,50 6,00 8,00 2,00
417.0400486
Demande standard
40,00 48,00 43,50 6,00 8,00 2,00
417.0420506
Demande standard
42,00 50,00 45,50 6,00 8,00 2,00
417.0450536
Demande standard
45,00 53,00 48,50 6,00 8,00 2,00
417.0460546
Demande standard
46,00 54,00 49,50 6,00 8,00 2,00
417.0480566
Demande standard
48,00 56,00 51,50 6,00 8,00 2,00
417.0500586
Demande standard
50,00 58,00 53,50 6,00 8,00 2,00
417.0550606
Demande standard
52,00 60,00 55,50 6,00 8,00 2,00
417.0550636
Demande standard
55,00 63,00 58,50 6,00 8,00 2,00
417.0560646
Demande standard
56,00 64,00 59,50 6,00 8,00 2,00
417.0600686
Demande standard
60,00 68,00 63,50 6,00 8,00 2,00
417.0600728
Demande standard
60,00 72,00 65,00 8,20 11,00 3,00
417.0630716
Demande standard
63,00 71,00 66,50 6,00 8,00 2,00
417.0650736
Demande standard
65,00 73,00 68,50 6,00 8,00 2,00
417.0680766
Demande standard
68,00 76,00 71,50 6,00 8,00 2,00
417.0700786
Demande standard
70,00 78,00 73,50 6,00 8,00 2,00
417.0750836
Demande standard
75,00 83,00 78,50 6,00 8,00 2,00
417.0800886
Demande standard
80,00 88,00 83,50 6,00 8,00 2,00
417.0850936
Demande standard
85,00 93,00 88,50 6,00 8,00 2,00
417.0900986
Demande standard
90,00 98,00 93,50 6,00 8,00 2,00
417.0951036
Demande standard
95,00 103,00 98,50 6,00 8,00 2,00
417.1001086
Demande standard
100,00 108,00 103,50 6,00 8,00 2,00
417.1051178
Demande standard
105,00 117,00 110,00 8,20 11,00 3,00
417.1101228
Demande standard
110,00 122,00 115,00 8,20 11,00 3,00
417.1151278
Demande standard
115,00 127,00 120,00 8,20 11,00 3,00
417.1201328
Demande standard
120,00 132,00 125,00 8,20 11,00 3,00
417.1251358
Demande standard
125,00 135,00 130,00 8,20 11,00 3,00
417.1301428
Demande standard
130,00 142,00 135,00 8,20 11,00 3,00
417.1351478
Demande standard
135,00 147,00 140,00 8,20 11,00 3,00
417.1401528
Demande standard
140,00 152,00 145,00 8,20 11,00 3,00
417.1451578
Demande standard
145,00 157,00 150,00 8,20 11,00 3,00
417.1501628
Demande standard
150,00 162,00 155,00 8,20 11,00 3,00
417.1551678
Demande standard
155,00 167,00 160,00 8,20 11,00 3,00
417.1651778
Demande standard
165,00 177,00 170,00 8,20 11,00 3,00
