BECA 114

BECA 114
BECA 114
beca_114_3d_v1
beca_114_3d_v2

Description

Le profil BECA 114 est une bague BS composée d'une bague métallique de section rectangulaire à l'intérieur de laquelle un anneau en élastomère de section trapézoïdale est adhérisé et vulcanisé.

Avantages

Solution économique
Démontable et réutilisable
Etanchéité fiable à haute ou basse pression
Temps de montage réduit

Données techniques

Température

-45°C / +200°C

Fluides en contact

Huiles hydrauliques minérales
Eau
Emulsions eau-huile
gaz

Résistance de rupture

540 MPa selon le matériau choisi

Applications

Etanchéité sous têtes de vis, de boulons
Mécanique générale
Moteurs
Raccords de tuyauterie
Vannes

Matériaux

Anneau trapézoïdal

NBR 70 - 90 Shore A
FKM 70 - 90 Shore A
HNBR 70 - 90 Shore A
EPDM 70 - 90 Shore A

Bague métallique

Acier cadmié
Acier inoxydable

Dimensions
Matériaux
Données techniques

Dimensions

114.1E001, 114.1E201, 114.1E002, 114.1E301, 114.1E003, 114.1E302, 114.1E205, 114.1E210, 114.1E209, 114.1E020, 114.1E009, 114.1E224, 114.1E315, 114.1E225, 114.1E022, 114.1E228, 114.1E319, 114.1E231, 114.1E322, 114.1E234, 114.1E323, 114.1E325, 114.1E240, 114.1E328, 114.1E329, 114.1E014, 114.1E241, 114.1E330, 114.1E331, 114.1E242, 114.1E332, 114.1E243, 114.1E244, 114.1E016, 114.1E246, 114.1E334, 114.1E336, 114.1E248, 114.1E337, 114.1E249, 114.1E019, 114.1E250, 114.1E251, 114.1E038, 114.1E252, 114.1E253, 114.1E039, 114.1E254, 114.1E255

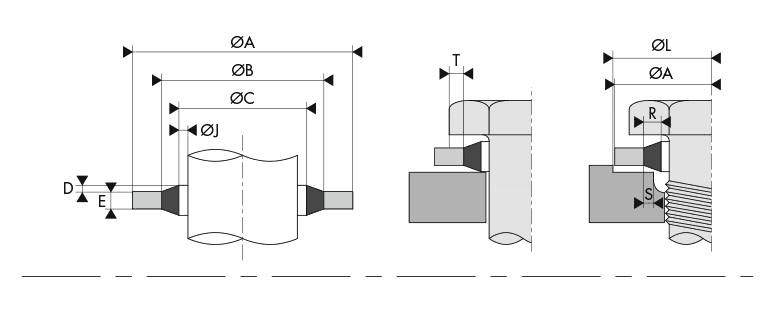

Schéma d'implantationLogement Gorge Joint statique Bague BS - Housing Groove Static seal Bonded seal Usite ring - BECA 114

Matériaux

NBR

Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.

Résistance chimique Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, solutions alcalines et salines à basses températures
Eau (jusqu'à +100°C max)
Problème de compatibilité Carburants à haute teneur aromatique
Hydrocarbures aromatiques (benzène)
Hydrocarbures chlorés (trichloréthylène)
Solvants polaires (cétone, acétone, acide acétique, éthylène-ester)
Acides forts
Liquides de frein avec une base de glycol
Agents atmosphériques et ozone
Plage de température -30°C / +100°C

EPDM

Copolymère d'éthylène-propylène-diène;l'EPDM est couramment utilisé pour la robinetterie eau chaude, pour les circuits de refroidissement, pour les circuits de freinage, pour les lave-vaisselle, et pour les machines à laver.

Résistance chimique Eau chaude et vapeur jusqu'à +150°C
Liquides de frein avec une base de glycol (Dot 3 & 4) et liquides de frein avec une base de silicone (Dot 5)
Acides organiques et inorganiques
Agents de nettoyage, alcalis de sodium et de potassium
Fluides hydrauliques (HFD-R)
Huiles de silicone et graisses
Solvants polaires (alcools, les cétones, les esters)
Agents atmosphériques et ozone
Problème de compatibilité Huiles minérales et graisses
Hydrocarbures
Faible imperméabilité au gaz
Plage de température -45°C / +150°C

FKM

En fonction de leur structure et de leur teneur en fluor, les élastomères fluorés peuvent varier en terme de résistance chimique et de résistance au froid. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints de moteur, pour le vide poussé.

Résistance chimique Huiles minérales et graisses, huiles ASTM n°1, IRM 902 et IRM 903.
Fluides difficilement inflammables (HFD)
Huiles de silicone et graisses
Huiles minérales et végétales et graisses
Hydrocarbures aliphatiques (propane, butane, pétrole)
Hydrocarbures aromatiques (benzène, toluène)
Hydrocarbures chlorés (trichloréthylène)
Essence (y compris à haute teneur en alcool)
Agents atmosphériques et ozone
Problème de compatibilité Liquides de frein avec une base de glycol
Gaz ammoniac
Acides organiques à faible poids moléculaire (acides formiques et acétiques)
Plage de température -20°C / +200°C

HNBR

Cet élastomère à base de HNBR est obtenu par hydrogénation sélective des groupes butadiène du NBR. Il est couramment employé pour la direction assistée, et pour la climatisation.

Résistance chimique Hydrocarbures aliphatiques
Huiles minérales et végétales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, bases et solutions salines à température modérée
Eau et vapeur d'eau jusqu'à +150°C
Agents atmosphériques et ozone
Problème de compatibilité Hydrocarbures chlorés
Solvants polaires (cétones, esters et éthers)
Acides forts
Plage de température -30°C / +150°C

Données techniques

Logement Gorge Joint statique Bague BS - BECA 114

Jeu radial J

La bague BS non autocentrée type BECA 114 n'est pas constituée de lèvre de centrage. Les recommandations suivantes permettent un bon positionnement.

Métrique Jeu maxi au rayon J (mm)
M3 à M8.5 0,30
M9 à M33 0,35
M34 à M60 0,50

Lamage L

Métrique Lamage ØL (mm)
M3 à M8.5 ØA +0,20
M9 à M33 ØA +0,40
M34 à M60 ØA +0,60

Le recouvrement de la bague métallique (T) doit être au minimum de 0,70 mm et le recouvrement de la bague caoutchouc (S) doit être au minimum de 75% (S ≥ 0,75 x R).

Couple de serrage

Le serrage est un élément déterminant pour un fonctionnement optimal de la bague BS. Le tableau ci-dessous informe sur le couple de serrage nécessaire.

Dimensions Couple (Nm)
Métrique BSW BSP 1 bague 2 Bagues
jusqu'à M8 5/16 - 5,3 8,5
M10 3/8 1/8 7,1 11,4
M11 7/16 - 11,8 15,3
M12 1/2 1/4 15,8 20,5
M14 9/16 - 22,6 29,4
M16 5/8 3/8 30,5 39,7
M18 3/4 - 40,7 52,9
M20 13/16 1/2 56,5 67,8
M22 7/8 5/8 67,8 74,6
M24 1.0 3/4 73,4 73,4
à partir de M27 1.1/16 - 79,0 79,0

Etats de surface

Rugosité Surface de contact
Ra ≤ 3,0 µm
Rmax ≤ 15,0 µm
49 dimensions trouvées
114.1E001
Demande standard
BSW 6BA 6,35 4,09 3,05 0,20 / 0,38 1,22 2150
114.1E201
Demande standard
M3.5 7,20 5,20 4,10 0,30 1,00 1600
114.1E002
Demande standard
BSW 4BA 7,26 5,26 4,12 0,20 / 0,38 1,22 1570
114.1E301
Demande standard
M3 7,50 5,00 3,60 0,30 1,00 1980
114.1E003
Demande standard
BSW 2BA 8,38 6,35 5,21 0,20 / 0,38 1,22 1375
114.1E302
Demande standard
M4 9,00 6,00 4,60 0,30 1,00 2000
114.1E205
Demande standard
M5.5 9,20 7,20 6,20 0,30 1,00 1220
114.1E210
Demande standard
M6.7 10,20 8,60 7,30 0,30 1,00 850
114.1E209
Demande standard
M6.5 12,00 8,81 7,10 0,30 1,00 1560
114.1E020
Demande standard
BSW 3/8 - BSP 1/8 15,88 11,48 10,37 0,25/0,51 2,03 1480
114.1E009
Demande standard
BSW 7/16 19,05 13,08 11,69 0,25/0,51 2,03 1890
114.1E224
Demande standard
M13 20,00 15,40 13,70 0,40 1,50 1340
114.1E315
Demande standard
M13 20,10 15,20 13,80 0,40 1,50 1430
114.1E225
Demande standard
M13 22,00 15,40 13,70 0,40 1,50 1810
114.1E022
Demande standard
BSW 0,60 22,23 17,30 15,83 0,25/0,51 2,03 1290
114.1E228
Demande standard
M15 22,70 17,78 16,00 0,40 1,50 1260
114.1E319
Demande standard
M16.5 23,90 18,70 17,20 0,30 2,10 1970
114.1E231
Demande standard
M17.5 24,70 20,10 18,00 0,40 1,50 1070
114.1E322
Demande standard
M20.63 28,60 23,00 21,50 0,40 2,50 1130
114.1E234
Demande standard
M21 28,70 23,30 21,50 0,40 2,50 1080
114.1E323
Demande standard
M21 30,00 23,40 21,70 0,30 2,00 1290
114.1E325
Demande standard
M23 32,00 25,40 23,70 0,40 2,00 965
114.1E240
Demande standard
M27 36,00 29,00 27,20 0,40 2,00 1130
114.1E328
Demande standard
M27 36,00 29,40 27,70 0,40 2,00 1060
114.1E329
Demande standard
M28 36,00 30,30 28,60 0,40 2,00 720
114.1E014
Demande standard
BSW 1 1/6 36,58 30,86 29,33 0,25/0,51 2,34 880
114.1E241
Demande standard
M28 37,00 30,40 28,70 0,40 2,00 1030
114.1E330
Demande standard
M28.5 37,50 30,90 29,20 0,40 2,00 810
114.1E331
Demande standard
M30 39,00 32,40 30,70 0,40 2,00 970
114.1E242
Demande standard
M30 39,00 33,00 31,00 0,40 2,00 870
114.1E332
Demande standard
M33 42,00 35,40 33,70 0,40 2,00 900
114.1E243
Demande standard
M33 42,00 35,80 33,70 0,40 2,00 840
114.1E244
Demande standard
M33 43,00 20,10 18,00 0,40 2,00 1070
114.1E016
Demande standard
BSW 1 3/8 44,45 38,99 35,94 0,25/0,51 3,25 680
114.1E246
Demande standard
M39 51,00 41,90 40,00 0,40 2,50 1030
114.1E334
Demande standard
M39 51,00 42,60 40,00 0,40 2,50 950
114.1E336
Demande standard
M45 57,00 48,60 46,00 0,40 2,50 860
114.1E248
Demande standard
M48 59,00 50,80 48,70 0,40 3,00 790
114.1E337
Demande standard
M48 60,00 51,60 49,00 0,40 2,50 790
114.1E249
Demande standard
M51 60,00 54,10 52,00 0,40 3,00 540
114.1E019
Demande standard
BSW 2 63,50 54,74 51,69 0,25/0,51 3,25 780
114.1E250
Demande standard
M52 64,50 56,40 53,30 0,40 3,00 710
114.1E251
Demande standard
M60 73,00 63,00 60,70 0,40 3,00 780
114.1E038
Demande standard
BSP 2 1/4 79,50 69,98 66,68 0,25/0,51 3,25 670
114.1E252
Demande standard
M68 79,50 72,10 68,60 0,40 3,50 510
114.1E253
Demande standard
M75 90,30 79,10 76,08 0,40 3,38 700
114.1E039
Demande standard
BSP 2 1/2 90,30 79,38 76,08 0,25/0,51 3,25 680
114.1E254
Demande standard
M88 101,48 92,10 89,09 0,40 3,25 510
114.1E255
Demande standard
M125 143,67 132,70 127,00 0,40 5,00 420
