BECA 012 Piston

BECA 012 Piston
BECA 012 Piston

Description

Le profil BECA 012 est une bague anti-extrusion de forme spiralée dont le profil est rectangulaire, La bague est systématiquement montée en tandem avec un joint torique ou un joint quadrilobes (X-Ring), Il est possible de réaliser ce profil non coupé.

Avantages

Utilisation en statique et en dynamique
Uniquement pour des mouvements alternatifs possible
Large surface de contact protégeant le joint torique contre la déformation due à des pressions pulsées
Montage préférentiel en gorge fermée
Adaptée pour des dimensions non standard du fait que la bague anti-extrusion peut être raccourcie et donc ajustée
Compensation des effets de variations thermiques importantes et des tolérances du fait qu'il reste à chaque point de la circonférence au moins une spire de la spirale pour servir d'appui au joint torique contre le jeu

Données techniques

Température

-200°C / +260°C

Pression

< 250 MPa en statique
< 40 MPa en alternatif

Vitesse

2 m/s en alternatif

Fluides en contact

La majorité des fluides liquides, gazeux ou produits chimiques.

Applications

Automobile
Equipements hydrauliques
Hydraulique mobile
Machines-outils
Presses à injecter
Vannes
Vérins hydrauliques

Matériaux

PTFE vierge en standard
PTFE chargé (fibres de verre, carbone, bronze)
Autres matériaux possibles

Dimensions
Matériaux
Préconisation de conception

Dimensions

Schéma d'implantationLogement Gorge Bague anti-extrusion - Housing Groove Back-up ring - BECA 012

Matériaux

Le PTFE est un polymère thermoplastique se composant de tétrafluoroéthylène et présentant des propriétés exceptionnelles - coefficient de frottement très faible (frottement d'adhérence et de glissement presque égaux), physiologiquement neutre par des températures jusqu'à +200°C, propriétés d'isolation électrique excellentes, compatibilité chimique avec la plupart des fluides excellente. En revanche, ce matériau étant plastique et non élastique, il ne peut remplacer facilement les bases élastomères.

Matériau Code
PTFE vierge P
PTFE chargé Bronze B
PTFE chargé Carbone C
PTFE chargé Fibres de verre V

Préconisation de conception

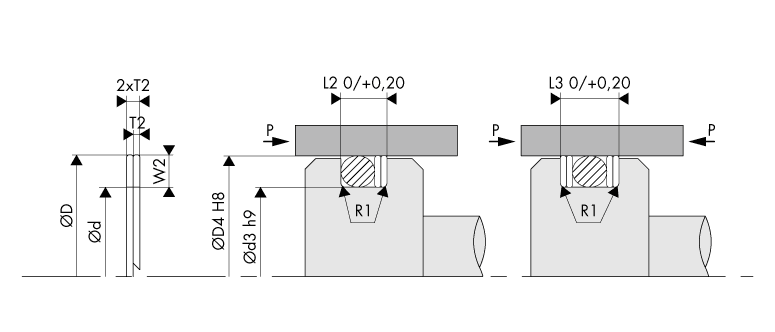

Logement Gorge - BECA 012 Piston

Cote de montage en applications statique et dynamique - Etanchéité extérieure (cylindre) uniquement.

Joint torique Bague anti-extrusion Dimensions du logement Rayon
Diamètre de tore
Ød2
Hauteur radiale
W2
Epaisseur Etanchéité de cylindre Largeur de gorge
Diamètre de gorge
Ød3 h9
Statique Dynamique
statique dynamique 2xT2 statique dynamique L2 0/+0,20 L3 0/+0,20 L2 0/+020 L3 0/+0,20 R1 ±0,20
1,50 1,10 1,10 1,00 D4 - 2,20 D4 - 2,20 3,20 4,20 3,25 4,25 0,25
1,60 1,15 1,20 1,00 D4 - 2,30 D4 - 2,40 3,50 4,50 3,40 4,40 0,25
1,78 1,30 1,35 1,40 D4 - 2,60 D4 - 2,70 4,10 5,50 4,00 5,40 0,25
1,80 1,30 1,35 1,40 D4 - 2,60 D4 - 2,70 4,10 5,50 4,00 5,40 0,25
2,00 1,50 1,55 1,40 D4 - 3,00 D4 - 3,10 4,30 5,70 4,20 5,60 0,25
2,40 1,80 1,90 1,40 D4 - 3,60 D4 - 3,80 4,80 6,20 4,60 6,00 0,25
2,50 1,90 1,95 1,40 D4 - 3,80 D4 - 3,90 4,90 6,30 4,80 6,20 0,25
2,62 2,00 2,05 1,40 D4 - 4,00 D4 - 4,10 5,00 6,40 4,90 6,30 0,25
2,65 2,00 2,10 1,40 D4 - 4,00 D4 - 4,20 5,10 6,50 4,90 6,30 0,25
3,00 2,30 2,40 1,40 D4 - 4,60 D4 - 4,80 5,90 7,30 5,70 7,10 0,25
3,53 2,70 2,85 1,40 D4 - 5,40 D4 - 5,70 6,50 7,90 6,30 7,70 0,25
3,55 2,70 2,90 1,40 D4 - 5,40 D4 - 5,80 6,60 8,00 6,30 7,70 0,25
4,00 3,10 3,25 1,40 D4 - 6,20 D4 - 6,50 7,00 8,40 6,80 8,20 0,25
5,00 4,00 4,10 1,70 D4 - 8,00 D4 - 8,20 8,40 10,10 8,30 10,00 0,25
5,30 4,30 4,40 1,70 D4 - 8,60 D4 - 8,80 8,60 10,30 8,50 10,20 0,25
5,33 4,30 4,40 1,70 D4 - 8,60 D4 - 8,80 8,80 10,50 8,50 10,20 0,25
5,70 4,60 4,80 1,70 D4 - 9,20 D4 - 9,60 9,10 10,80 8,80 10,50 0,25
6,00 4,90 5,10 1,70 D4 - 9,80 D4 - 10,20 9,50 11,20 9,10 10,80 0,25
6,99 5,80 5,90 2,50 D4 - 11,60 D4 - 11,80 11,80 14,30 11,70 14,20 0,25
8,00 6,70 7,00 2,50 D4 - 13,40 D4 - 14,00 12,70 15,20 12,40 14,90 0,25
8,40 7,10 7,30 2,50 D4 - 14,20 D4 - 14,60 13,00 15,50 12,80 15,30 0,25
91 dimensions trouvées
012.006033
Demande standard
6,0 x 1,35 x 0,70 6,00 3,30 4,00 5,40 0,25 010.1A039 2,90 x 1,78
012.006038
Demande standard
6,0 x 1,10 x 0,50 6,00 3,80 3,25 4,25 0,25 010.1B162 3,00 x 1,50
012.008053
Demande standard
8,0 x 1,35 x 0,70 8,00 5,30 4,00 5,40 0,25 010.1A041 4,47 x 1,78
012.008058
Demande standard
8,0 x 1,10 x 0,50 8,00 5,80 3,25 4,25 0,25 010.1B177 5,00 x 1,50
012.010073
Demande standard
10,0 x 1,35 x 0,70 10,00 7,30 4,00 5,40 0,25 010.1A046 7,65 x 1,78
012.010078
Demande standard
10,0 x 1,10 x 0,50 10,00 7,80 3,25 4,25 0,25 010.1B188 7,00 x 1,50
012.012089
Demande standard
12,0 x 1,55 x 0,70 12,00 8,90 4,20 5,60 0,25 010.1B486 8,00 x 2,00
012.012093
Demande standard
12,0 x 1,35 x 0,70 12,00 9,30 4,00 5,40 0,25 010.1A048 9,25 x 1,78
012.014109
Demande standard
14,0 x 1,55 x 0,70 14,00 10,90 4,20 5,60 0,25 010.1B492 10,00 x 2,00
012.014113
Demande standard
14,0 x 1,35 x 0,70 14,00 11,30 4,00 5,40 0,25 010.1A050 10,82 x 1,78
012.015119
Demande standard
15,0 x 1,55 x 0,70 15,00 11,90 4,20 5,60 0,25 010.1B495 11,00 x 2,00
012.015123
Demande standard
15,0 x 1,35 x 0,70 15,00 12,30 4,00 5,40 0,25 010.1A052 12,42 x 1,78
012.016129
Demande standard
16,0 x 1,55 x 0,70 16,00 12,90 4,20 5,60 0,25 010.1B498 12,00 x 2,00
012.016133
Demande standard
16,0 x 1,35 x 0,70 16,00 13,30 4,00 5,40 0,25 010.1A053 14,00 x 1,78
012.018149
Demande standard
18,0 x 1,55 x 0,70 18,00 14,90 4,20 5,60 0,25 010.1B510 14,00 x 2,00
012.018153
Demande standard
18,0 x 1,35 x 0,70 18,00 15,30 4,00 5,40 0,25 010.1A054 15,60 x 1,78
012.020169
Demande standard
20,0 x 1,55 x 0,70 20,00 16,90 4,20 5,60 0,25 010.1B519 16,00 x 2,00
012.020173
Demande standard
20,0 x 1,35 x 0,70 20,00 17,30 4,00 5,40 0,25 010.1A055 17,17 x 1,78
012.022189
Demande standard
22,0 x 1,55 x 0,70 22,00 18,90 4,20 5,60 0,25 010.1B525 18,00 x 2,00
012.022193
Demande standard
22,0 x 1,35 x 0,70 22,00 19,30 4,00 5,40 0,25 010.1A056 18,77 x 1,78
012.025219
Demande standard
25,0 x 1,55 x 0,70 25,00 21,90 4,20 5,60 0,25 010.1B534 21,00 x 2,00
012.025223
Demande standard
25,0 x 1,35 x 0,70 25,00 22,30 4,00 5,40 0,25 010.1A058 21,95 x 1,78
012.028232
Demande standard
28,0 x 2,40 x 0,70 28,00 23,20 5,70 7,10 0,25 010.1BE19 22,00 x 3,00
012.028239
Demande standard
28,0 x 2,05 x 0,70 28,00 23,90 4,90 6,30 0,25 010.1A205 23,47 x 2,62
012.030252
Demande standard
30,0 x 2,40 x 0,70 30,00 25,20 5,70 7,10 0,25 010.1A285 24,00 x 3,00
012.030259
Demande standard
30,0 x 2,05 x 0,70 30,00 25,90 4,90 6,30 0,25 010.1A207 25,07 x 2,62
012.032279
Demande standard
32,0 x 2,65 x 0,70 32,00 27,90 4,90 6,30 0,25 010.1A208 26,64 x 2,62
012.035302
Demande standard
35,0 x 2,40 x 0,70 35,00 30,20 5,70 7,10 0,25 010.1BE52 29,00 x 3,00
012.035309
Demande standard
35,0 x 2,05 x 0,70 35,00 30,90 4,90 6,30 0,25 010.1A210 29,82 x 2,62
012.040352
Demande standard
40,0 x 2,40 x 0,70 40,00 35,20 5,70 7,10 0,25 010.1BE73 34,00 x 3,00
012.040359
Demande standard
40,0 x 2,05 x 0,70 40,00 35,90 4,90 6,30 0,25 010.1A213 34,59 x 2,62
012.042372
Demande standard
42,0 x 2,40 x 0,70 42,00 37,20 5,70 7,10 0,25 010.1A304 36,00 x 3,00
012.042379
Demande standard
42,0 x 2,05 x 0,70 42,00 37,90 4,90 6,30 0,25 010.1A214 36,17 x 2,62
012.045402
Demande standard
45,0 x 2,40 x 0,70 45,00 40,20 5,70 7,10 0,25 010.1BE94 39,00 x 3,00
012.045409
Demande standard
45,0 x 2,05 x 0,70 45,00 40,90 4,90 6,30 0,25 010.1A216 39,34 x 2,62
012.048415
Demande standard
48,0 x 3,25 x 0,85 48,00 41,50 7,10 8,80 0,25 010.1BS39 40,00 x 4,00
012.048423
Demande standard
48,0 x 2,85 x 0,70 48,00 42,30 6,30 7,70 0,25 010.1A382 40,87 x 3,53
012.050435
Demande standard
50,0 x 3,25 x 0,85 50,00 43,50 7,10 8,80 0,25 010.1BS45 42,00 x 4,00
012.050443
Demande standard
50,0 x 2,85 x 0,70 50,00 44,30 6,30 7,70 0,25 010.1A385 44,04 x 3,53
012.052463
Demande standard
52,0 x 2,85 x 0,70 52,00 46,30 6,30 7,70 0,25 010.1A385 44,04 x 3,53
012.055493
Demande standard
55,0 x 2,85 x 0,70 55,00 49,30 6,30 7,70 0,25 010.1A388 47,22 x 3,53
012.060535
Demande standard
60,0 x 3,25 x 0,85 60,00 53,50 7,10 8,80 0,25 010.1BS72 52,00 x 4,00
012.060543
Demande standard
60,0 x 2,85 x 0,70 60,00 54,30 6,30 7,70 0,25 010.1A394 53,57 x 3,53
012.063573
Demande standard
63,0 x 2,85 x 0,70 63,00 57,30 6,30 7,70 0,25 010.1A397 56,74 x 3,53
012.065585
Demande standard
65,0 x 3,25 x 0,85 65,00 58,50 7,10 8,80 0,25 010.1BS87 57,00 x 4,00
012.065593
Demande standard
65,0 x 2,85 x 0,70 65,00 59,30 6,30 7,70 0,25 010.1A397 56,74 x 3,53
012.070643
Demande standard
70,0 x 2,85 x 0,70 70,00 64,30 6,30 7,70 0,25 010.1A403 63,09 x 3,53
012.075685
Demande standard
75,0 x 3,25 x 0,85 75,00 68,50 7,10 8,80 0,25 010.1BT14 67,00 x 4,00
012.075693
Demande standard
75,0 x 2,85 x 0,70 75,00 69,30 6,30 7,70 0,25 010.1A406 66,27 x 3,53
012.080735
Demande standard
80,0 x 3,25 x 0,85 80,00 73,50 7,10 8,80 0,25 010.1BT26 72,00 x 4,00
