BECA 337 - 339

BECA 337 - 339
beca_337_339_3d_v1
beca_337_339_3d_v2

Description

Le profil BECA 337 est un joint symétrique simple effet composé d'un joint profilé de type U réalisé en PTFE chargé et d'un ressort en V résistant à la corrosion.

Le profil BECA 339, spécialement conçu pour les applications où le joint est en contact avec des produits alimentaires, se distingue par le fait qu'un surmoulage de silicone est réalisé à l'intérieur du joint, masquant complètement le ressort en V, évitant ainsi que des impuretés s'accumulent dans cette zone délicate à nettoyer.

Avantages

Faible coefficient de frottement, pas d'effet stick-slip
Excellente résistance à l'abrasion
Bonne stabilité dimensionnelle
Large plage de température et excellente résistance chimique
Matériau non toxique

Données techniques

Température

-200°C / +260°C

Pression

30 MPa

Vitesse

15 m/s

Fluides en contact

Pratiquement tous les types de fluides, produits chimiques et gaz

Applications

Alimentaire
Médical
Pharmaceutique
Hydraulique stationnaire

Matériaux

Joint profilé

PTFE chargé Carbone
PTFE GL Blue
PE-UHMW

Ressort en V

Acier inoxydable

Dimensions
Cote de montage
Matériaux
Données techniques

Dimensions

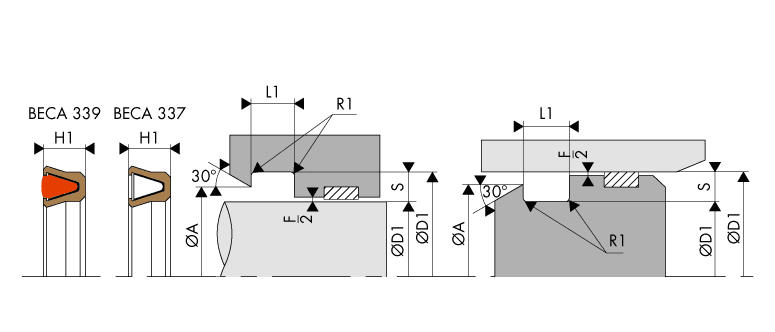

Schéma d'implantationLogement Gorge Joint de tige piston - Housing Groove Gland Rod Piston seal BECA 337 - 339

Cote de montage

Logement Gorge Joint de tige piston - BECA 337 - 339

Cote de montage

Série Etanchéité de cylindre Etanchéité de tige Largeur de gorge Section radiale
Diamètre d'alésage
ØD1 H9
Diamètre de gorge
Ød1 h9
Diamètre de tige
Ød1 h9
Diamètre de gorge
ØD1 H9
L1 0/+0,20 S
Série standard Série étendue Série standard Série étendue
337.0* 6,0 - 13,9 6,0 - 40,0 D1 - 2,90 3,0 - 9,9 3,0 - 40,0 d1 + 2,90 2,40 1,45
337.1 14,0 - 24,9 10,0 - 200,0 D1 - 4,50 10,0 - 19,9 6,0 - 200,0 d1 + 4,50 3,60 2,25
337.2 25,0 - 45,9 16,0 - 400,0 D1 - 6,20 20,0 - 39,9 10,0 - 400,0 d1 + 6,20 4,80 3,10
337.3 46,0 - 124,9 28,0 - 700,0 D1 - 9,40 40,0 - 119,9 20,0 - 700,0 d1 + 9,40 7,10 4,70
337.4 125,0 - 999,9 45,0 - 999,9 D1 - 12,20 120,0 - 629,9 35,0 - 999,9 d1 + 12,20 9,50 6,10
337.5 1000,0 - 2500,0 100,0 - 2500,0 D1 - 19,00 630,0 - 999,9 80,0 - 999,9 d1 + 19,00 15,00 9,50

Pour des applications spéciales > 30 MPa, il est conseillé d'utiliser les tolérances H8/f8 (alésage/piston) et H8/f8 (gorge/tige) ou de choisir d'autres matériaux plus adaptés. Veuillez contacter nos experts.

* Uniquement les profils BECA 337.0 sont assemblés avec un joint torique à la place d'un ressort en V.

Matériaux

Joint profilé Ressort en V Surface de contact
Code standard Code ISO Matériau Couleur Caractéristiques Code Nature du matériau Température de service
DP P PTFE Vierge Blanc Résistance aux produits chimiques
Imperméabilité
Diélectrique
Anti-adhérant
Coefficient de friction faible
Alimentaire
I X10 Cr Ni 18-8 -200°C / +260°C Acier
Acier inoxydable
Acier chromé
Aluminium
Bronze
Fonte
Surface traitée
DC C PTFE
+ 25% Carbone
Gris

Amélioration

  • Propriétés d'usure
  • Tenue à la compression

Bonne résistance aux produits chimiques
Conductivité thermique et électrique
Anti-statique

Performant dans le cadre d'applications
dynamiques avec compression

CG C PTFE
+ 23% Carbone
+ 2%Graphite
Noir
DV V PTFE
+ 25 % Verre
Bleu Amélioration
  • Propriétés d'usure
  • Tenue mécanique
Légèrement plus abrasif mais phénomène
corrigé par l'adjonction de MOS2
Propriétés chimique et diélectrique conservées

Bien adapté aux applications avec mouvements
rotatif et alternatif simultanés
Acier
Acier chromé
Fonte
VM M PTFE
+ 15 % Verre
+ 5% MoS2
Gris
DX X PTFE GL Blue
+ Verre
+ Oxydes métalliques
Bleu turquoise Résistance à la compression
Résistance à l' usure
Excellente stabilité chimique
Bonne conductivité thermique
DG G PTFE
+ 15% Graphite
Noir Amélioration
  • Propriétés d'usure
Diminution de l'usure des pièces métalliques
Autolubrification
Conductivité thermique et électrique
Faible perméabilité
Bon coefficient de frottement
Anti statique

Performant dans le cadre d'applications
dynamiques avec autolubrification
Acier
Acier inoxydable
Acier chromé
Aluminium
Bronze
Fonte
Surface traitée
K1 K PTFE
+ 10% Ekonol
Marron clair Amélioration
  • Meilleure résistance à l'abrasion
  • Meilleure stabilité dimensionnelle à haute température
Utilisation jusqu'à +300°C
Bon coefficient de frottement et faible perméabilité
K2 K PTFE
+ 20% Ekonol
Marron clair
DB B PTFE
+ 60% Bronze
Brun foncé Amélioration
  • Propriétés d'usure
  • Résistance aux déformations et fluage
  • Résistance à la compression
Autolubrification
Conductivité électrique et thermique
N'altère pas les pièces métalliques
Baisse de tenue avec certains produits chimiques

Utilisation pour des joints dynamiques à forte compression et faible niveau d'usure
Acier
Acier chromé
Fonte
B4 B PTFE
+ 40% Bronze
Brun foncé
HG HG PE-UHMW Blanc ou blanc cassé Excellente résistance à l'usure au contact de l'eau et de l'air I X10 Cr Ni 18-8 -70°C / +80°C Acier
Acier inoxydable
Acier chromé
Aluminium
Bronze
Fonte
Surface traitée

D'autres qualités de matériaux sont disponibles en fonction de vos particularités.

Données techniques

Logement Gorge Joint de tige piston - BECA 337 - 339

Jeux d'extrusion

Section radiale
S
Jeu radial
F/2
2 MPa 10 MPa 20 MPa 30 MPa
1,45 0,20 0,10 0,08 0,05
2,25 0,25 0,15 0,10 0,07
3,10 0,35 0,20 0,15 0,08
4,70 0,50 0,25 0,20 0,10
6,10 0,60 0,30 0,25 0,12
9,50 0,90 0,50 0,40 0,20

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,05 - 0,2 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,4 - 1,6 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 0,63 - 2,5 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
1,45 0,30 0,40 3,00
2,25 0,30 0,40 3,00
3,10 0,30 0,60 3,00
4,70 0,30 0,80 3,00
6,10 0,30 0,80 3,50
9,50 0,30 0,80 6,50
147 dimensions trouvées
337.0004
Demande standard
4,00 6,90 2,10 2,40 0,40
337.0005
Demande standard
5,00 7,90 2,10 2,40 0,40
337.0051
Demande standard
5,10 8,00 2,10 2,40 0,40
337.0006
Demande standard
6,00 8,90 2,10 2,40 0,40
337.0007
Demande standard
7,00 9,90 2,10 2,40 0,40
337.0071
Demande standard
7,10 10,00 2,10 2,40 0,40
337.0008
Demande standard
8,00 10,90 2,10 2,40 0,40
337.0091
Demande standard
9,10 12,00 2,10 2,40 0,40
337.1095
Demande standard
9,50 14,00 3,30 3,60 0,60
337.1010
Demande standard
10,00 14,50 3,30 3,60 0,60
337.1105
Demande standard
10,50 15,00 3,30 3,60 0,60
337.1011
Demande standard
11,00 15,50 3,30 3,60 0,60
337.1115
Demande standard
11,50 16,00 3,30 3,60 0,60
337.1012
Demande standard
12,00 16,50 3,30 3,60 0,60
337.1125
Demande standard
12,50 17,00 3,30 3,60 0,60
337.1135
Demande standard
13,50 18,00 3,30 3,60 0,60
337.1014
Demande standard
14,00 18,50 3,30 3,60 0,60
337.1015
Demande standard
15,00 19,50 3,30 3,60 0,60
337.1155
Demande standard
15,50 20,00 3,30 3,60 0,60
337.1016
Demande standard
16,00 20,50 3,30 3,60 0,60
337.1175
Demande standard
17,50 22,00 3,30 3,60 0,60
337.1018
Demande standard
18,00 22,50 3,30 3,60 0,60
337.2188
Demande standard
18,80 25,00 4,40 4,80 0,70
337.2195
Demande standard
19,50 24,00 3,30 3,60 0,60
337.2198
Demande standard
19,80 26,00 4,40 4,80 0,70
337.2020
Demande standard
20,00 26,20 4,40 4,80 0,70
337.2218
Demande standard
21,80 28,00 4,40 4,80 0,70
337.2022
Demande standard
22,00 28,20 4,40 4,80 0,70
337.2238
Demande standard
23,80 30,00 4,40 4,80 0,70
337.2025
Demande standard
25,00 31,20 4,40 4,80 0,70
337.2258
Demande standard
25,80 32,00 4,40 4,80 0,70
337.2028
Demande standard
28,00 34,20 4,40 4,80 0,70
337.2288
Demande standard
28,80 35,00 4,40 4,80 0,70
337.2030
Demande standard
30,00 36,20 4,40 4,80 0,70
337.2032
Demande standard
32,00 38,20 4,40 4,80 0,70
337.2322
Demande standard
32,20 38,40 4,40 4,80 0,70
337.2033
Demande standard
33,00 39,20 4,40 4,80 0,70
337.2338
Demande standard
33,80 40,00 4,40 4,80 0,70
337.2035
Demande standard
35,00 41,20 4,40 4,80 0,70
337.2358
Demande standard
35,80 42,00 4,40 4,80 0,70
337.2036
Demande standard
36,00 42,20 4,40 4,80 0,70
337.3366
Demande standard
36,60 46,00 6,50 7,10 0,80
337.2038
Demande standard
38,00 44,20 4,40 4,80 0,70
337.3386
Demande standard
38,60 48,00 6,50 7,10 0,80
337.2388
Demande standard
38,80 45,00 4,40 4,80 0,70
337.3396
Demande standard
39,60 49,00 6,50 7,10 0,80
337.3040
Demande standard
40,00 49,40 6,50 7,10 0,80
337.3406
Demande standard
40,60 50,00 6,50 7,10 0,80
337.3042
Demande standard
42,00 51,40 6,50 7,10 0,80
337.3426
Demande standard
42,60 52,00 6,50 7,10 0,80
