BECA 338

BECA 338
beca_338_3d_v1
beca_338_3d_v2

Description

Le profil BECA 338 est un joint symétrique simple effet composé d'un joint profilé réalisé en PTFE chargé et de deux ressorts en V résistant à la corrosion. Chacun des ressorts agit individuellement sur une des lèvres du joint. Ce profil convient particulièrement pour des applications où il est nécessaire d'avoir une section radiale de joint importante.

Avantages

Large plage de température et excellente résistance chimique
Faible coefficient de frottement, pas d'effet stick-slip
Excellente résistance à l'abrasion
Bonne stabilité dimensionnelle
Matériau non toxique

Données techniques

Température

-200°C / +260°C

Pression

30 MPa

Vitesse

15 m/s

Fluides en contact

Pratiquement tous les types de fluides, produits chimiques et gaz

Applications

Alimentaire
Appareils de dosage
Pompes
Séparateurs
Valves

Matériaux

Joint profilé

PTFE chargé Carbone

Ressort en V

Acier inoxydable

Dimensions
Cote de montage
Matériaux
Données techniques

Dimensions

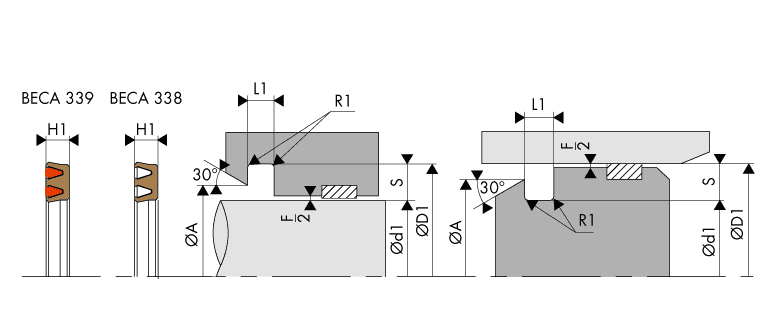

Schéma d'implantationLogement Gorge Joint de tige Piston - Housing Groove Gland Rod piston seal BECA 338

Cote de montage

Logement Gorge Joint de tige Piston - BECA 338

Cote de montage

Etanchéité de cylindre Etanchéité de tige Largeur de gorge Largeur de gorge Section radiale
Diamètre d'alésage
ØD1 H9
Diamètre de gorge
Ød1 h9
Diamètre de tige
Ød1 h9
Diamètre de gorge
ØD1 H9
L1 0/+0,20 L selon ISO S
25,0 - ** D1 - 25,00 25,0 - ** d1 + 25,00 9,00 16,00 / 20,00 / 40,00 12,50
25,0 - ** D1 - 30,00 25,0 - ** d1 + 30,00 9,00 20,00 / 25,00 / 50,00 15,00

Pour des applications spéciales > 30 MPa, il est conseillé d'utiliser les tolérances H8/f8 (alésage/piston) et H8/f8 (gorge/tige) ou de choisir d'autres matériaux plus adaptés. Veuillez contacter nos experts.

Matériaux

Joint profilé Ressorts en V Surface de contact
Code standard Code ISO Matériau Couleur Caractéristiques Code Nature du matériau Température de service
DP P PTFE Vierge Blanc Résistance aux produits chimiques
Imperméabilité
Diélectrique
Anti-adhérant
Coefficient de friction faible
Alimentaire
I X10 Cr Ni 18-8 -200°C / +260°C Acier
Acier inoxydable
Acier chromé
Aluminium
Bronze
Fonte
Surface traitée
DC C PTFE
+ 25% Carbone
Gris

Amélioration

  • Propriétés d'usure
  • Tenue à la compression

Bonne résistance aux produits chimiques
Conductivité thermique et électrique
Anti-statique

Performant dans le cadre d'applications
dynamiques avec compression

CG C PTFE
+ 23% Carbone
+ 2%Graphite
Noir
DV V PTFE
+ 25 % Verre
Bleu Amélioration
  • Propriétés d'usure
  • Tenue mécanique
Légèrement plus abrasif mais phénomène
corrigé par l'adjonction de MOS2
Propriétés chimique et diélectrique conservées

Bien adapté aux applications avec mouvements
rotatif et alternatif simultanés
Acier
Acier chromé
Fonte
VM M PTFE
+ 15 % Verre
+ 5% MoS2
Gris
DX X PTFE GL Blue
+ Verre
+ Oxydes métalliques
Bleu turquoise Résistance à la compression
Résistance à l' usure
Excellente stabilité chimique
Bonne conductivité thermique
DG G PTFE
+ 15% Graphite
Noir Amélioration
  • Propriétés d'usure
Diminution de l'usure des pièces métalliques
Autolubrification
Conductivité thermique et électrique
Faible perméabilité
Bon coefficient de frottement
Anti statique

Performant dans le cadre d'applications
dynamiques avec autolubrification
Acier
Acier inoxydable
Acier chromé
Aluminium
Bronze
Fonte
Surface traitée
K1 K PTFE
+ 10% Ekonol
Marron clair Amélioration
  • Meilleure résistance à l'abrasion
  • Meilleure stabilité dimensionnelle à haute température
Utilisation jusqu'à +300°C
Bon coefficient de frottement et faible perméabilité
K2 K PTFE
20% Ekonol
Marron clair
DB B PTFE
+ 60% Bronze
Brun foncé Amélioration
  • Propriétés d'usure
  • Résistance aux déformations et fluage
  • Résistance à la compression
Autolubrification
Conductivité électrique et thermique
N'altère pas les pièces métalliques
Baisse de tenue avec certains produits chimiques

Utilisation pour des joints dynamiques à forte compression et faible niveau d'usure
Acier
Acier chromé
Fonte
B4 B PTFE
+ 40% Bronze
Brun foncé
HG HG PE-UHMW Blanc ou blanc cassé Excellente résistance à l'usure au contact de l'eau et de l'air I X10 Cr Ni 18-8 -70°C / +80°C Acier
Acier inoxydable
Acier chromé
Aluminium
Bronze
Fonte
Surface traitée

D'autres qualités de matériaux sont disponibles en fonction de vos particularités.

Données techniques

Logement Gorge Joint de tige Piston - BECA 338

Jeux d'extrusion

Section radiale
S
Jeu radial
F/2
2 MPa 10 MPa 20 MPa 30 MPa
7,00 0,10 0,08 0,05 0,05
8,00 0,10 0,08 0,05 0,05
10,00 0,15 0,10 0,08 0,05
12,50 0,15 0,10 0,08 0,05
15,00 0,15 0,10 0,08 0,05

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,05 - 0,2 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,4 - 1,6 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 0,63 - 2,5 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Chanfrein
C
7,00 0,80 4,50
8,00 0,80 4,50
10,00 0,80 6,50
12,50 0,80 6,50
15,00 1,00 8,00
17 dimensions trouvées
338.245422
Demande standard
24,50 42,20 8,70 9,50
338.028042
Demande standard
28,00 42,00 9,70 10,00
338.032052
Demande standard
32,00 52,00 12,20 12,50
338.036052
Demande standard
36,00 52,00 10,20 10,50
338.040056
Demande standard
40,00 56,00 10,20 10,50
338.040060
Demande standard
40,00 60,00 12,20 12,50
338.050070
Demande standard
50,00 70,00 12,20 12,50
338.060080
Demande standard
60,00 80,00 12,20 12,50
338.060085
Demande standard
60,00 85,00 12,00 13,50
338.070090
Demande standard
70,00 90,00 12,20 12,50
338.080096
Demande standard
80,00 96,00 10,20 10,50
338.100116
Demande standard
100,00 116,00 10,20 10,50
338.155180
Demande standard
155,00 180,00 13,70 14,50
338.155185
Demande standard
155,00 185,00 16,70 17,00
338.165190
Demande standard
165,00 190,00 16,70 17,00
338.290320
Demande standard
290,00 320,00 16,70 17,00
338.300235
Demande standard
300,00 325,00 8,70 9,00
