BECA 300

BECA 300
beca_300_3d_v1
beca_300_3d_v2

Description

Le profil BECA 300 est un joint compo-compact de tige simple effet constitué d'un joint profilé en élastomère et d'une bague anti-extrusion au talon en POM ou en PTFE chargé Bronze selon le type d'application.

Avantages

Effet d'étanchéité optimisé
Bonne compatibilité chimique selon le matériau choisi
Excellente résistance à l'usure
Excellente résistance à l'extrusion

Données techniques

Température

-30°C / +200°C

Pression

27,5 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales
Fluides difficilement inflammables
Fluides biocompatibles
Eau
Autres (contactez nos experts)

Applications

Hydraulique mobile
Manutention - Levage
Presses
Vérins hydrauliques

Matériaux

Joint profilé

NBR 80 Shoe A
FKM 80 Shore A

Bague anti-extrusion

Résine acétale POM
PTFE chargé Bronze

Dimensions
Matériaux
Données techniques

Dimensions

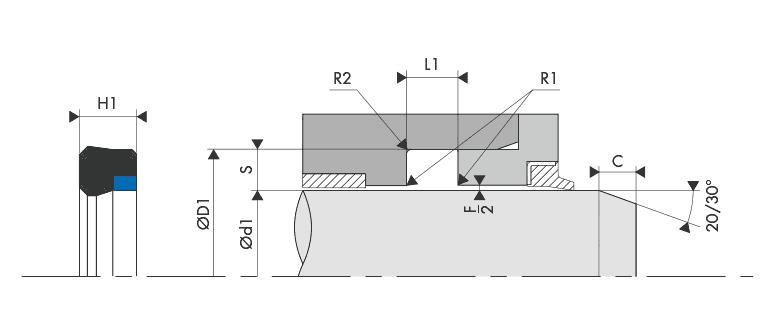

Schéma d'implantationLogement Gorge Joint de tige - Housing Groove Gland Rod seal BECA 300

Matériaux

Joint profilé

NBR

Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.

Résistance chimique Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, solutions alcalines et salines à basses températures
Eau (jusqu'à +100°C max)
Problème de compatibilité Carburants à haute teneur aromatique
Hydrocarbures aromatiques (benzène)
Hydrocarbures chlorés (trichloréthylène)
Solvants polaires (cétone, acétone, acide acétique, éthylène-ester)
Acides forts
Liquides de frein avec une base de glycol
Agents atmosphériques et ozone
Plage de température -30°C / +100°C
-40°C / +100°C avec notre NBR basse température
FKM

En fonction de leur structure et de leur teneur en fluor, les élastomères fluorés peuvent varier en terme de résistance chimique et de résistance au froid. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints de moteur, pour le vide poussé.

Résistance chimique Huiles minérales et graisses, huiles ASTM n°1, IRM 902 et IRM 903.
Fluides difficilement inflammables (HFD)
Huiles de silicone et graisses
Huiles minérales et végétales et graisses
Hydrocarbures aliphatiques (propane, butane, pétrole)
Hydrocarbures aromatiques (benzène, toluène)
Hydrocarbures chlorés (trichloréthylène)
Essence (y compris à haute teneur en alcool)
Agents atmosphériques et ozone
Problème de compatibilité Liquides de frein avec une base de glycol
Gaz ammoniac
Acides organiques à faible poids moléculaire (acides formiques et acétiques)
Plage de température -20°C / +200°C
-40°C / +200°C avec notre FKM GLT sur demande

Bague anti-extrusion

Résine acétale - POM

La résine acétale (POM ou Polyacétal) fait partie des thermoplastiques présentant de nombreux avantages - haute résistance mécanique, rigidité et dureté, excellente élasticité, bonne résistance au fluage, haute résistance aux chocs même à basse température, bonne résistance à l´usure, bon coefficient de glissement, usinabilité excellente, bonnes propriétés diélectriques. Aussi, le faible coefficient d'absorption d'eau, contrairement au polyamide (PA), permet à ce matériau d'obtenir une très bonne stabilité dimensionnelle.

Résistance chimique

Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Eau

Problème de compatibilité Acides
Plage de température -50°C / +115°C
PTFE chargé Bronze

Le PTFE est un polymère thermoplastique se composant de tétrafluoroéthylène et présentant des propriétés exceptionnelles - coefficient de frottement très faible (frottement d'adhérence et de glissement presque égaux), physiologiquement neutre par des températures jusqu'à +200°C, propriétés d'isolation électrique excellentes, compatibilité chimique avec la plupart des fluides excellente. En revanche, ce matériau étant plastique et non élastique, il ne peut remplacer facilement les bases élastomères.

Le bronze, en tant que charge de remplissage, est ajouté au PTFE entre 40% et 60%. Ce matériau usiné présente une excellente résistance à l'usure, une faible déformation par fluage, une bonne conductibilité thermique.

Données techniques

Logement Gorge Joint de tige - BECA 300

Jeux d'extrusion

Pression
MPa
Jeu radial
F/2
15 MPa 0,30
20 MPa 0,25
25 MPa 0,20
27,5 MPa 0,15

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
3,50 0,20 0,40 2,00
4,00 0,30 0,50 2,00
5,00 0,40 0,60 2,50
7,50 0,80 1,00 4,00
23 dimensions trouvées
300.0012019
Demande standard
12,00 19,00 5,00 5,60
300.0014021
Demande standard
14,00 21,00 5,00 5,60
300.0016023
Demande standard
16,00 23,00 5,00 5,60
300.0018025
Demande standard
18,00 25,00 5,00 5,60
300.0020027
Demande standard
20,00 27,00 5,00 5,60
300.0022029
Demande standard
22,00 29,00 5,00 5,60
300.0028036
Demande standard
28,00 36,00 5,70 6,30
300.0032040
Demande standard
32,00 40,00 5,70 6,30
300.0035043
Demande standard
35,00 43,00 5,70 6,30
300.0036044
Demande standard
36,00 44,00 5,70 6,30
300.0038046
Demande standard
38,00 46,00 5,70 6,30
300.0040048
Demande standard
40,00 48,00 5,70 6,30
300.0045053
Demande standard
45,00 53,00 5,70 6,30
300.0055065
Demande standard
55,00 65,00 6,75 7,50
300.0056066
Demande standard
56,00 66,00 6,75 7,50
300.0063073
Demande standard
63,00 73,00 6,75 7,50
300.0070080
Demande standard
70,00 80,00 6,75 7,50
300.0080090
Demande standard
80,00 90,00 6,75 7,50
300.0090100
Demande standard
90,00 100,00 6,75 7,50
300.0100115
Demande standard
100,00 115,00 9,50 10,50
300.0110125
Demande standard
110,00 125,00 9,50 10,50
300.0125140
Demande standard
125,00 140,00 9,50 10,50
300.0130155
Demande standard
130,00 155,00 9,50 10,50
