BECA 235

BECA 235
beca_235_3d_v1
beca_235_3d_v2

Description

Le profil BECA 235 est un joint symétrique simple effet de type U à lèvres égales réalisé en élastomère. Il peut être employé aussi bien pour des applications en tige qu'en piston.

Avantages

Effet d'étanchéité optimisé
Excellente résistance aux températures élevées selon le type de matériau choisi
Montage en gorge fermée par déformation

Données techniques

Température

-30°C / +200°C

Pression

15 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales
Fluides difficilement inflammables
Fluides biocompatibles
Eau
Autres (contactez nos experts)

Applications

Hydraulique mobile
Machines-outils
Presses
Vérins standard

Matériaux

NBR 70 Shore A
NBR 85 Shore A
FKM 85 Shore A

Dimensions
Matériaux
Données techniques

Dimensions

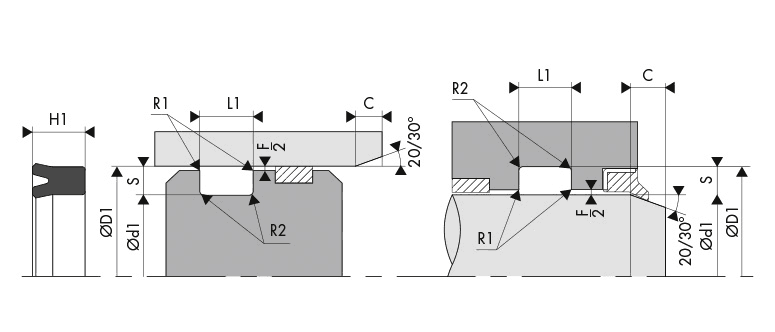

Schéma d'implantationLogement Gorge Joint de tige piston - Housing Groove Gland Rod Piston seal BECA 235

Matériaux

NBR

Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.

Résistance chimique Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, solutions alcalines et salines à basses températures
Eau (jusqu'à +100°C max)
Problème de compatibilité Carburants à haute teneur aromatique
Hydrocarbures aromatiques (benzène)
Hydrocarbures chlorés (trichloréthylène)
Solvants polaires (cétone, acétone, acide acétique, éthylène-ester)
Acides forts
Liquides de frein avec une base de glycol
Agents atmosphériques et ozone
Plage de température -30°C / +100°C
-40°C / +100°C avec notre NBR basse température

EPDM

Copolymère d'éthylène-propylène-diène, l'EPDM est un élastomère couramment utilisé pour la robinetterie eau chaude, pour les circuits de refroidissement, pour les circuits de freinage, pour les lave-vaisselle, et pour les machines à laver.

Résistance chimique Eau chaude et vapeur jusqu'à +150°C
Liquides de frein avec une base de glycol (Dot 3 & 4) et liquides de frein avec une base de silicone (Dot 5)
Acides organiques et inorganiques
Agents de nettoyage, alcalis de sodium et de potassium
Fluides hydrauliques (HFD-R)
Huiles de silicone et graisses
Solvants polaires (alcools, les cétones, les esters)
Agents atmosphériques et ozone
Problème de compatibilité Huiles minérales et graisses
Hydrocarbures
Faible imperméabilité au gaz
Plage de température -50°C / +150°C

FKM

En fonction de leur structure et de leur teneur en fluor, les élastomères fluorés peuvent varier en terme de résistance chimique et de résistance au froid. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints de moteur, pour le vide poussé.

Résistance chimique Huiles minérales et graisses, huiles ASTM n°1, IRM 902 et IRM 903.
Fluides difficilement inflammables (HFD)
Huiles de silicone et graisses
Huiles minérales et végétales et graisses
Hydrocarbures aliphatiques (propane, butane, pétrole)
Hydrocarbures aromatiques (benzène, toluène)
Hydrocarbures chlorés (trichloréthylène)
Essence (y compris à haute teneur en alcool)
Agents atmosphériques et ozone
Problème de compatibilité Liquides de frein avec une base de glycol
Gaz ammoniac
Acides organiques à faible poids moléculaire (acides formiques et acétiques)
Plage de température -20°C / +200°C
-40°C / +200°C avec notre FKM GLT sur demande

HNBR

Cet élastomère à base de HNBR est obtenu par hydrogénation sélective des groupes butadiène du NBR. Il est couramment employé pour la direction assistée, et pour la climatisation.

Résistance chimique Hydrocarbures aliphatiques
Huiles minérales et végétales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, bases et solutions salines à température modérée
Eau et vapeur d'eau jusqu'à +150°C
Agents atmosphériques et ozone
Problème de compatibilité Hydrocarbures chlorés
Solvants polaires (cétones, esters et éthers)
Acides forts
Plage de température -30°C / +150°C

ACM

Polymère en éthylocrylate (ou butylacrylate) comportant une faible quantité de monomère nécessaire à la réticulation, l'ACM est un matériau plus résistant à la chaleur que le NBR. Il est souvent utilisé pour les boîtes de vitesses automatiques.

Résistance chimique Huiles minérales (huiles de moteur, huiles de boîte de vitesse, huiles ATF
Agents atmosphériques et ozone
Problème de compatibilité Liquides de frein avec une base de glycol (Dot 3 & 4)
Hydrocarbures aromatiques et chlorés
Eau et vapeur d'eau
Acides, alcalis, amines.
Plage de température  - 25°C à + 150°C

VMQ

Cet élastomère à base de VMQ est très souvent employé pour la carburation.

Résistance chimique Huiles animales et végétales et graisses
Eau à température modérée
Solutions salines diluées
Agents atmosphériques et ozone
Problème de compatibilité Vapeur surchauffée de l'eau jusqu'à +120°C
Hydrocarbures chlorés à faible poids moléculaire (trichloréthylène)
Hydrocarbures aromatiques (benzène, toluène)
Plage de température -60°C / +200°C

Le tableau ci-dessous donne un aperçu sur les caractéristiques physiques, chimiques et mécaniques pour chacun des matériaux.

Caractéristiques / Matériaux ACM EPDM FKM HNBR NBR VMQ
Résistance à l'abrasion 2 2 2 2 2 4
Résistance aux acides 4 2 1 1 3 3
Résistance chimique 4 1 1 2 2 2
Résistance au froid 4 2 4 2 2 2
Propriétés dynamiques 3 2 2 1 2 4
Propriétés électriques 3 2 4 3 3 1
Résistance à la flamme 4 4 1 4 4 3
Résistance à la chaleur 1 2 1 1 2 1
Imperméabilité 1 2 2 2 2 4
Résistance à l'huile 1 4 1 1 1 2
Résistance à l'ozone 1 1 1 2 4 1
Résistance à la déchirure 2 1 3 2 2 4
Résistance à la traction 3 1 1 1 2 4
Résistance à l'eau / vapeur 4 1 3 1 2 3
Résistance aux agents atmosphériques 1 1 1 2 3 1

1. Propriétés excellentes    2. Bonnes propriétés    3. Propriétés moyennes    4. Mauvaises propriétés

Données techniques

Logement Gorge Joint de tige piston - BECA 235

Jeux d'extrusion

Pression
MPa
Jeu radial
F/2
2,5 MPa 0,45
5,0 MPa 0,35
7,5 MPa 0,30
10 MPa 0,25
15 MPa 0,20

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
3,50 0,20 0,40 2,00
5,00 0,40 0,60 2,50
7,50 0,80 1,00 4,00
10,00 0,80 1,00 5,00
78 dimensions trouvées
235.1007003
Demande standard
3,00 7,00 5,00 6,00
235.0030082
Demande standard
3,17 7,92 2,38 2,50
235.0100044
Demande standard
4,00 10,00 4,50 5,00
235.0180094
Demande standard
9,50 18,50 4,50 5,00
235.1020010
Demande standard
10,00 20,00 8,00 9,00
235.0200145
Demande standard
14,00 20,00 5,00 6,00
235.0250184
Demande standard
18,00 25,00 4,00 4,50
235.0180264
Demande standard
18,00 26,00 4,00 5,00
235.0270195
Demande standard
19,00 27,00 5,00 6,00
235.0280204
Demande standard
20,00 28,00 4,50 5,00
235.0300206
Demande standard
20,00 30,00 6,00 7,00
235.0300208
Demande standard
20,00 30,00 8,00 9,00
235.0320254
Demande standard
25,20 32,60 4,00 5,00
235.0250335
Demande standard
25,00 33,00 5,00 6,00
235.0350256
Demande standard
25,00 35,00 6,00 7,00
235.1035025
Demande standard
25,00 35,00 8,00 9,00
235.1035029
Demande standard
28,70 35,00 4,50 5,00
235.0280365
Demande standard
28,00 36,00 5,00 6,00
235.1038025
Demande standard
25,40 38,10 7,93 8,50
235.0400308
Demande standard
30,00 40,00 8,00 9,00
235.1040030
Demande standard
30,00 40,00 10,00 11,00
235.0320426
Demande standard
32,00 42,00 6,20 6,70
235.0320456
Demande standard
32,00 45,00 6,50 7,00
235.1045035
Demande standard
35,00 45,00 6,00 6,50
235.28048CA
Demande standard
28,00 48,00 12,00 13,00
235.1050038
Demande standard
38,00 50,00 6,00 6,50
235.1050040
Demande standard
40,00 50,00 5,00 5,50
235.0500406
Demande standard
40,00 50,00 6,00 7,00
235.0500409
Demande standard
40,00 50,00 9,00 10,00
235.2050040
Demande standard
40,00 50,00 10,00 11,00
235.1050045
Demande standard
45,00 50,00 5,00 6,00
235.0550428
Demande standard
42,00 55,00 8,00 9,00
235.0550456
Demande standard
45,00 55,00 6,00 6,50
235.0580462
Demande standard
46,00 58,00 12,00 13,00
235.1060048
Demande standard
48,00 60,00 6,00 6,50
235.1060050
Demande standard
50,00 60,00 10,00 11,00
235.0620442
Demande standard
44,00 62,00 12,00 13,00
235.0630451
Demande standard
45,00 63,00 11,00 12,00
235.0630452
Demande standard
45,00 63,00 12,00 13,00
235.8063050
Demande standard
50,00 63,00 8,20 9,00
235.0630535
Demande standard
53,00 63,00 5,00 6,00
235.1063053
Demande standard
53,00 63,00 12,00 13,00
235.S650451
Demande standard
45,00 65,00 10,00 11,00
235.0650501
Demande standard
50,00 65,00 10,00 11,00
235.0580686
Demande standard
58,80 68,00 5,40 6,20
235.0700557
Demande standard
55,00 70,00 7,50 8,50
235.1070055
Demande standard
55,00 70,00 12,00 13,00
235.1070060
Demande standard
60,00 70,00 12,00 13,00
235.55075CA
Demande standard
55,00 75,00 12,00 13,00
235.0750651
Demande standard
65,00 75,00 10,00 11,00
