BECA 161 - 163 - 165

BECA 161 - 163 - 165
BECA 161 - 163 - 165
beca_161_163_165_3d_v1
beca_161_163_165_3d_v2

Description

Les profils BECA 161-163-165 sont des joints composites de tige double effet constitué d'un joint torique de pré-serrage en élastomère et d'une bague de frottement spécifique réalisée en Polyuréthane.

Avantages

Etanchéité optimale en statique et en dynamique
Excellente résistance à l'abrasion et à l'usure


Données techniques

Température

-30°C / +100°C

Pression

25 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales

Applications

Agriculture
Industrie légère et moyenne
Machines-outils
Manutention / Levage

Matériaux

Bague de frottement

PU 93 Shore A - Bleu
PU 96 Shore A -  Bleu
PU Haute Temp. 96 Shore A - Beige

Joint torique

NBR 70 Shore A

Dimensions
Cote de montage
Matériaux
Données techniques

Dimensions

161.003, 161.004, 161.005, 161.006, 161.007, 163.008, 161.008, 165.008, 163.009, 161.009, 165.009, 163.010, 161.010, 165.010, 163.011, 161.011, 165.011, 163.012, 161.012, 165.012, 163.013, 161.013, 165.013, 163.014, 161.014, 165.014, 163.015, 161.015, 165.015, 163.016, 161.016, 165.016, 163.017, 161.017, 165.017, 163.018, 161.018, 165.018, 163.019, 161.019, 165.019, 163.020, 161.020, 165.020, 163.021, 161.021, 165.021, 163.022, 161.022, 165.022, 163.024, 161.024, 165.024, 163.025, 161.025, 165.025, 163.026, 161.026, 165.026, 163.027, 161.027, 165.027, 163.028, 161.028, 165.028, 163.029, 161.029, 165.029, 163.030, 161.030, 165.030, 163.032, 161.032, 165.032, 163.034, 161.034, 165.034, 163.035, 161.035, 165.035, 163.036, 161.036, 165.036, 163.038, 161.038, 165.038, 163.039, 161.039, 165.039, 163.040, 161.040, 165.040, 163.041, 161.041, 165.041, 163.042, 161.042, 165.042, 163.044, 161.044, 165.044, 163.045, 161.045, 165.045, 163.046, 161.046, 165.046, 163.047, 161.047, 165.047, 163.048, 161.048, 165.048, 163.050, 161.050, 165.050, 163.051, 161.051, 165.051, 163.052, 161.052, 165.052, 163.055, 161.055, 165.055, 163.056, 161.056, 165.056, 163.058, 161.058, 165.058, 163.060, 161.060, 165.060, 163.061, 161.061, 165.061, 163.062, 161.062, 165.062, 163.063, 161.063, 165.063, 163.065, 161.065, 165.065, 163.067, 161.067, 165.067, 163.068, 161.068, 165.068, 163.070, 161.070, 165.070, 163.072, 161.072, 165.072, 163.075, 161.075, 165.075, 163.078, 161.078, 165.078, 163.079, 161.079, 165.079, 163.080, 161.080, 165.080, 163.081, 161.081, 165.081, 163.082, 161.082, 165.082, 163.083, 161.083, 165.083, 163.084, 161.084, 165.084, 163.085, 161.085, 165.085, 163.086, 161.086, 165.086, 163.088, 161.088, 165.088, 163.090, 161.090, 165.090, 163.092, 161.092, 165.092, 163.095, 161.095, 165.095, 163.098, 161.098, 165.098, 163.100, 161.100, 165.100, 163.105, 161.105, 165.105, 163.108, 161.108, 165.108, 163.110, 161.110, 165.110, 163.115, 161.115, 165.115, 163.120, 161.120, 165.120, 163.125, 161.125, 165.125, 163.127, 161.127, 165.127, 163.130, 161.130, 165.130, 163.135, 161.135, 165.135, 163.138, 161.138, 165.138, 163.140, 161.140, 165.140, 163.145, 161.145, 165.145, 163.150, 161.150, 165.150, 163.155, 161.155, 165.155, 163.160, 161.160, 165.160, 163.165, 161.165, 165.165, 163.170, 161.170, 165.170, 163.175, 161.175, 165.175, 163.180, 161.180, 165.180, 163.185, 161.185, 165.185, 163.190, 161.190, 165.190, 163.195, 161.195, 165.195, 163.200, 161.200, 165.200, 163.210, 161.210, 165.210, 163.215, 161.215, 165.215, 163.220, 161.220, 165.220, 163.230, 161.230, 165.230, 163.240, 161.240, 165.240, 163.250, 161.250, 165.250, 163.260, 161.260, 165.260, 163.270, 161.270, 165.270, 163.275, 161.275, 165.275, 163.280, 161.280, 165.280, 163.285, 161.285, 165.285, 163.290, 161.290, 165.290, 163.295, 161.295, 165.295, 163.300, 161.300, 165.300, 163.305, 161.305, 165.305, 163.310, 161.310, 165.310, 163.320, 161.320, 165.320, 163.330, 161.330, 165.330, 163.340, 161.340, 165.340, 163.350, 161.350, 165.350, 163.360, 161.360, 165.360, 163.370, 161.370, 165.370, 163.380, 161.380, 165.380, 163.390, 161.390, 165.390, 163.400, 161.400, 165.400, 163.410, 161.410, 165.410, 163.420, 161.420, 165.420, 163.430, 161.430, 165.430, 163.440, 161.440, 165.440, 163.450, 161.450, 165.450, 163.460, 161.460, 165.460, 163.470, 161.470, 165.470, 163.480, 161.480, 165.480, 163.490, 161.490, 165.490, 163.500, 161.500, 165.500, 163.510, 161.510, 165.510, 163.520, 161.520, 165.520, 163.530, 161.530, 165.530, 163.540, 161.540, 165.540, 163.550, 161.550, 165.550, 163.560, 161.560, 165.560, 163.570, 161.570, 165.570, 163.580, 161.580, 165.580, 163.590, 161.590, 165.590, 163.600, 161.600, 165.600, 163.610, 161.610, 165.610, 163.620, 161.620, 165.620, 163.630, 161.630, 165.630, 163.640, 161.640, 165.640, 163.650, 161.650, 165.650, 163.660, 161.660, 165.660, 163.670, 161.670, 165.670, 163.680, 161.680, 165.680, 163.690, 161.690, 165.690, 163.700, 161.700, 165.700, 163.710, 161.710, 165.710, 163.720, 161.720, 165.720, 163.730, 161.730, 165.730, 163.740, 161.740, 165.740, 163.750, 161.750, 165.750, 163.760, 161.760, 165.760, 163.770, 161.770, 165.770, 163.780, 161.780, 165.780, 163.790, 161.790, 165.790, 163.800, 161.800, 165.800, 163.850, 161.850, 165.850, 163.900, 161.900, 165.900, 163.950, 161.950, 165.950

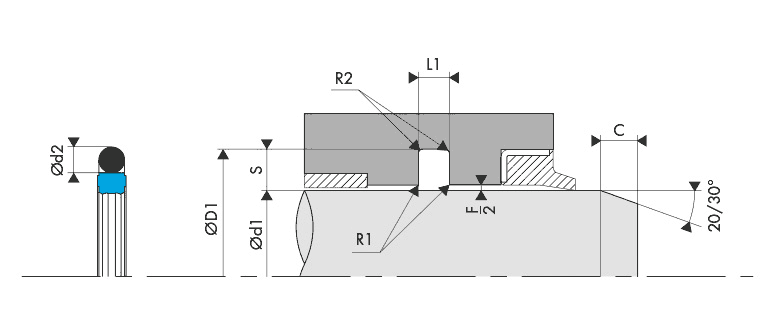

Schéma d'implantationLogement Gorge Joint de tige - Housing Groove Gland Rod seal BECA 161 - 163 - 165

Cote de montage

Logement Gorge Joint de tige - BECA 161 - 163 - 165

Cote de montage

Diamètre de tige
Ød1 f8/h9
Diamètre de gorge Largeur de gorge Section radiale Diamètre de tore
BECA 161
Série standard
BECA 163
Série légère
BECA 165
Série lourde
ØD1 H9 L1 0/+0,20 S Ød2
3,0 - 7,9 8,0 - 18,9 --- d1 + 4,90 2,20 2,45 1,78
8,0 - 18,9 19,0 - 37,9 --- d1 + 7,30 3,20 3,65 2,62
19,0 - 37,9 38,0 - 199,9 8,0 - 18,9 d1 + 10,70 4,20 5,35 3,53
38,0 - 199,9 200,0 - 255,9 19,0 - 37,9 d1 + 15,10 6,30 7,55 5,33
200,0 - 255,9 256,0 - 649,9 38,0 - 199,9 d1 + 20,50 8,10 10,25 6,99
256,0 - 649,9 650,0 - 999,9 200,0 - 255,9 d1 + 24,00 8,10 12,00 6,99
650,0 - 999,9 1000,0 - 1200,0 256,0 - 649,9 d1 + 27,30 9,50 13,65 8,40
1000,0 - 1200,0 --- 650,0 - 999,9 d1 + 38,00 13,80 19,00 12,00

Pour des applications spéciales > 40 MPa, il est conseillé d'utiliser la tolérance H8/f8 (gorge/tige) ou de choisir d'autres matériaux plus adaptés. Veuillez contacter nos experts.

Matériaux

Bague de frottement Joint torique Surface de contact
Code standard Code ISO Matériau Couleur Caractéristiques Code Nature du matériau Température de service
HG HG PE-UHMW Blanc ou blanc cassé Excellente résistance à l'usure au contact de l'eau et de l'air K6 NBR 70 Shore A -30°C / +80°C Acier
Acier inoxydable
Acier chromé
Aluminium
Bronze
Fonte
Surface traitée
PU U Polyuréthane Bleu Grande résistance mécanique
Bonne résistance à l'usure et à l'abrasion
Module d'élasticité important
Bonne flexibilité
Très bonne résistance à l'ozone et à l'oxydation
K6 NBR 70 Shore A -30°C / +90°C
PUHT U Polyuréthane Haute Température Blanc ou blanc cassé K6 NBR 70 Shore A -30°C / +100°C

D'autres qualités de matériaux sont disponibles en fonction de vos particularités.

Données techniques

Logement Gorge Joint de tige - BECA 161 - 163 - 165

Jeux d'extrusion

Section radiale
S
Jeu radial
F/2
2,45 0,20
3,65 0,25
5,35 0,25
7,55 0,30
10,25 0,30
12,00 0,35
13,65 0,35
19,00 0,40

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
2,45 0,30 0,40 0,55
3,65 0,30 0,60 0,70
5,35 0,30 1,00 0,95
7,55 0,30 1,30 1,35
10,25 0,30 1,80 1,75
12,00 0,30 1,80 1,75
13,65 0,30 2,50 10,00
19,00 0,30 3,00 12,00
479 dimensions trouvées
161.003
Demande standard
3,00 7,90 2,20
161.004
Demande standard
4,00 8,90 2,20
161.005
Demande standard
5,00 9,90 2,20
161.006
Demande standard
6,00 10,90 2,20
161.007
Demande standard
7,00 11,90 2,20
163.008
Demande standard
8,00 12,90 2,20
161.008
Demande standard
8,00 15,30 3,20
165.008
Demande standard
8,00 18,70 4,20
163.009
Demande standard
9,00 13,90 2,20
161.009
Demande standard
9,00 16,30 3,20
165.009
Demande standard
9,00 19,70 4,20
163.010
Demande standard
10,00 14,90 2,20
161.010
Demande standard
10,00 17,30 3,20
165.010
Demande standard
10,00 20,70 4,20
163.011
Demande standard
11,00 15,90 2,20
161.011
Demande standard
11,00 18,30 3,20
165.011
Demande standard
11,00 21,70 4,20
163.012
Demande standard
12,00 16,90 2,20
161.012
Demande standard
12,00 19,30 3,20
165.012
Demande standard
12,00 22,70 4,20
163.013
Demande standard
13,00 17,90 2,20
161.013
Demande standard
13,00 20,30 3,20
165.013
Demande standard
13,00 23,70 4,20
163.014
Demande standard
14,00 18,90 2,20
161.014
Demande standard
14,00 21,30 3,20
165.014
Demande standard
14,00 24,70 4,20
163.015
Demande standard
15,00 19,90 2,20
161.015
Demande standard
15,00 22,30 3,20
165.015
Demande standard
15,00 25,70 4,20
163.016
Demande standard
16,00 20,90 2,20
161.016
Demande standard
16,00 23,30 3,20
165.016
Demande standard
16,00 26,70 4,20
163.017
Demande standard
17,00 21,90 2,20
161.017
Demande standard
17,00 24,30 3,20
165.017
Demande standard
17,00 27,70 4,20
163.018
Demande standard
18,00 22,90 2,20
161.018
Demande standard
18,00 25,30 3,20
165.018
Demande standard
18,00 28,70 4,20
163.019
Demande standard
19,00 26,30 3,20
161.019
Demande standard
19,00 29,70 4,20
165.019
Demande standard
19,00 34,10 6,30
163.020
Demande standard
20,00 27,30 3,20
161.020
Demande standard
20,00 30,70 4,20
165.020
Demande standard
20,00 35,10 6,30
163.021
Demande standard
21,00 28,30 3,20
161.021
Demande standard
21,00 31,70 4,20
165.021
Demande standard
21,00 36,10 6,30
163.022
Demande standard
22,00 29,30 3,20
161.022
Demande standard
22,00 32,70 4,20
165.022
Demande standard
22,00 37,10 6,30
