BECA 579S

BECA 579S
BECA 579S
BECA 579S

Description

Le profil BECA 579S est un joint compact de piston double effet haute performance constitué d'une bague souple en élastomère, de deux bagues anti-extrusion en Polyuréthane, et de deux bagues de guidage en L en POM.

Avantages

Bon effet d'étanchéité
Excellente résistance à l'extrusion
Excellente résistance à l'usure
Etanchéité fiable pour des variations de pressions importantes et subites
Montage en gorge fermé, réduction de coûts d'usinage
Solution d'étanchéité et de guidage économique

Données techniques

Température

-30°C / +100°C

Pression

50 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales

Applications

Agriculture
Hydraulique mobile
Vérins hydrauliques

Matériaux

Bague souple

NBR 80 Shore A

Bagues anti-extrusion

Polyuréthane 97 Shore A

Bagues de guidage

Résine acétale POM

Dimensions
Matériaux
Données techniques

Dimensions

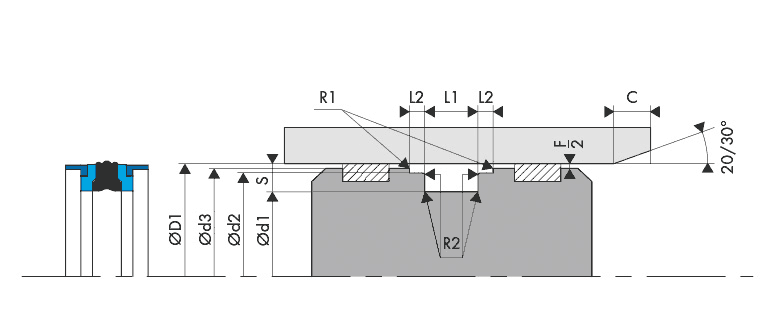

Schéma d'implantationLogement Gorge Joint de piston - Housing Groove Gland Piston seal BECA 579S

Matériaux

NBR 80 Shore A

Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.

Résistance chimique Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, solutions alcalines et salines à basses températures
Eau (jusqu'à +100°C max)
Problème de compatibilité Carburants à haute teneur aromatique
Hydrocarbures aromatiques (benzène)
Hydrocarbures chlorés (trichloréthylène)
Solvants polaires (cétone, acétone, acide acétique, éthylène-ester)
Acides forts
Liquides de frein avec une base de glycol
Agents atmosphériques et ozone
Plage de température -30°C / +100°C

PU

Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.

Résistance chimique Hydrocarbures aliphatiques purs (propane, butane)
Huiles minérales et de graisses
Huiles de silicone et de graisses
Eau jusqu'à +50°C
Problème de compatibilité Cétones, esters, éthers, alcools, glycols
Eau chaude, vapeur d'eau, alcalis, amines, acides
Plage de température -30°C / +90°C
-30°C / +110°C avec notre PUHT (150°C en pointe sur une courte durée)

Résine acétale - POM

La résine acétale (POM ou Polyacétal) fait partie des thermoplastiques présentant de nombreux avantages - haute résistance mécanique, rigidité et dureté, excellente élasticité, bonne résistance au fluage, haute résistance aux chocs même à basse température, bonne résistance à l´usure, bon coefficient de glissement, usinabilité excellente, bonnes propriétés diélectriques. Aussi, le faible coefficient d'absorption d'eau, contrairement au polyamide (PA), permet à ce matériau d'obtenir une très bonne stabilité dimensionnelle.

Résistance chimique

Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Eau

Problème de compatibilité Acides
Plage de température -50°C / +115°C

Données techniques

Logement Gorge Joint de piston - BECA 579S

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
4,00 0,40 0,40 2,50
5,00 0,40 0,40 3,00
6,00 0,40 0,40 3,00
7,50 0,40 0,40 4,00
8,50 0,40 0,40 5,00
10,00 0,80 0,80 6,00
15,00 0,80 0,80 8,00
90 dimensions trouvées
579.0020BK8
Demande standard
20,00 11,00 17,00 19,00 13,50 2,10
579.0022BK8
Demande standard
22,00 13,00 19,00 21,00 13,50 2,10
579.0025BK8
Demande standard
25,00 15,00 21,00 23,00 12,00 4,00
579.2025BK8
Demande standard
25,00 15,00 22,00 24,00 12,50 4,00
579.1025BK8
Demande standard
25,00 15,00 21,45 23,50 16,40 6,35
579.3025BK8
Demande standard
25,00 16,00 22,00 24,00 13,50 2,10
579.0028BK8
Demande standard
28,00 19,00 25,00 27,00 13,50 2,10
579.0030BK8
Demande standard
30,00 17,00 26,50 28,50 15,40 6,35
579.1030BK8
Demande standard
30,00 21,00 27,00 29,00 13,50 2,10
579.0032BK8
Demande standard
32,00 22,00 28,00 31,00 15,50 2,60
579.1032BK8
Demande standard
32,00 22,00 28,50 30,50 16,40 6,35
579.0035BK8
Demande standard
35,00 25,00 31,00 34,00 15,50 2,60
579.1035BK8
Demande standard
35,00 25,00 31,40 33,50 16,40 6,35
579.0040BK8
Demande standard
40,00 26,00 36,00 39,00 15,50 2,60
579.2040BK8
Demande standard
40,00 30,00 36,00 38,00 12,50 4,00
579.3040BK8
Demande standard
40,00 30,00 37,00 39,00 12,50 4,00
579.1040BK8
Demande standard
40,00 30,00 35,40 38,50 16,40 6,35
579.0042BK8
Demande standard
42,00 28,00 38,00 41,00 15,50 2,60
579.0045BK8
Demande standard
45,00 29,00 40,40 43,50 18,40 6,35
579.1045BK8
Demande standard
45,00 31,00 41,00 44,00 15,50 2,60
579.2045BK8
Demande standard
45,00 35,00 40,40 43,50 16,40 6,35
579.0050BK8
Demande standard
50,00 34,00 45,40 48,50 18,40 6,35
579.1050BK8
Demande standard
50,00 34,00 46,00 49,00 20,50 3,10
579.0055BK8
Demande standard
55,00 39,00 50,36 53,50 18,40 6,35
579.1055BK8
Demande standard
55,00 39,00 51,00 54,00 20,50 3,10
579.0056BK8
Demande standard
56,00 40,00 52,00 55,00 20,50 3,10
579.0060BK8
Demande standard
60,00 44,00 55,40 58,50 18,40 6,35
579.1060BK8
Demande standard
60,00 44,00 56,00 59,00 20,50 3,10
579.0063BK8
Demande standard
63,00 47,00 58,40 61,50 18,40 6,35
579.3063BK8
Demande standard
63,00 47,00 58,40 61,50 19,40 6,35
579.4063BK8
Demande standard
63,00 47,00 59,00 62,00 20,50 3,10
579.0065BK8
Demande standard
65,00 49,00 61,00 64,00 20,50 3,10
579.1065BK8
Demande standard
65,00 50,00 60,40 63,50 18,40 6,35
579.0070BK8
Demande standard
70,00 50,00 64,20 68,30 22,40 6,35
579.1070BK8
Demande standard
70,00 54,00 66,00 69,00 20,50 3,10
579.0075BK8
Demande standard
75,00 55,00 69,20 73,30 22,40 6,35
579.1075BK8
Demande standard
75,00 59,00 71,00 74,00 20,50 3,10
579.0080BK8
Demande standard
80,00 60,00 74,15 78,30 22,40 6,35
579.1080BK8
Demande standard
80,00 62,00 76,00 79,00 22,50 3,60
579.0085BK8
Demande standard
85,00 65,00 79,15 83,30 22,40 6,35
579.0090BK8
Demande standard
90,00 70,00 84,15 88,30 22,40 6,35
579.1090BK8
Demande standard
90,00 72,00 86,00 89,00 22,50 3,60
579.0095BK8
Demande standard
95,00 75,00 89,15 93,30 22,40 6,35
579.0100BK8
Demande standard
100,00 75,00 93,15 98,00 22,40 6,35
579.1100BK8
Demande standard
100,00 82,00 96,00 99,00 22,50 3,60
579.0105BK8
Demande standard
105,00 80,00 98,10 103,00 22,40 6,35
579.0110BK8
Demande standard
110,00 85,00 103,10 108,00 22,40 6,35
579.1110BK8
Demande standard
110,00 92,00 106,00 109,00 22,50 3,60
579.0115BK8
Demande standard
115,00 90,00 108,10 113,00 22,40 6,35
579.1115BK8
Demande standard
115,00 97,00 111,00 114,00 22,50 3,60
