BECA 572

BECA 572
beca_572_3d_v1
beca_572_3d_v2

Description

Le profil BECA 572 est un joint compact de piston simple effet haute performance constitué d'un joint d'arrêt et d'une bague de guidage/anti-extrusion réalisés en POM, et d'un joint profilé en Polyuréthane.

Avantages

Excellente résistance à l'usure
Excellente résistance à l'extrusion
Excellente résistance aux pressions élevées

Données techniques

Température

-30°C / +110°C

Pression

40 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales

Applications

Agriculture
Hydraulique mobile
Vérins hydrauliques

Matériaux

Joint profilé

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute temp. 96 Shore A - Beige

Bagues de guidage / anti-extrusion

Résine acétale POM

Bague de retenue

Résine acétale POM

Dimensions
Matériaux
Données techniques

Dimensions

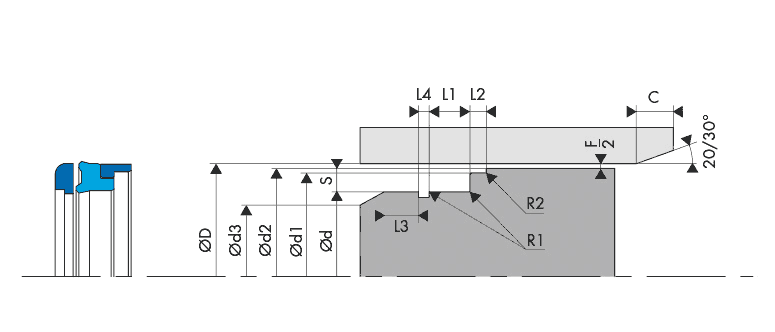

Schéma d'implantationLogement Gorge Joint de piston - Housing Groove Gland Piston seal BECA 572

Matériaux

PU

Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.

Résistance chimique Hydrocarbures aliphatiques purs (propane, butane)
Huiles minérales et de graisses
Huiles de silicone et de graisses
Eau jusqu'à +50°C
Problème de compatibilité Cétones, esters, éthers, alcools, glycols
Eau chaude, vapeur d'eau, alcalis, amines, acides
Plage de température -30°C / +90°C
-30°C / +110°C avec notre PUHT (150°C en pointe sur une courte durée)

Résine acétale - POM

La résine acétale (POM ou Polyacétal) fait partie des thermoplastiques présentant de nombreux avantages - haute résistance mécanique, rigidité et dureté, excellente élasticité, bonne résistance au fluage, haute résistance aux chocs même à basse température, bonne résistance à l´usure, bon coefficient de glissement, usinabilité excellente, bonnes propriétés diélectriques. Aussi, le faible coefficient d'absorption d'eau, contrairement au polyamide (PA), permet à ce matériau d'obtenir une très bonne stabilité dimensionnelle.

Résistance chimique

Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Eau

Problème de compatibilité Acides
Plage de température -50°C / +115°C

Données techniques

Logement Gorge Joint de piston - Housing Groove Gland Piston seal BECA 572

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
6,00 0,20 0,20 3,00
7,50 0,20 0,20 4,00
10,00 0,30 0,30 5,00
12 dimensions trouvées
572.0032AP9
Demande standard
32,00 20,00 28,00 31,00 - 10,00 6,40 - -
572.0035AP9
Demande standard
35,00 23,00 31,00 34,00 - 10,00 6,40 - -
572.0040AP9
Demande standard
40,00 28,00 35,40 38,70 23,60 10,00 6,40 6,00 3,10
572.0050AP9
Demande standard
50,00 30,00 44,20 48,30 25,60 14,50 6,40 6,50 3,30
572.0060AP9
Demande standard
60,00 40,00 54,20 58,30 35,60 14,50 6,40 6,50 3,30
572.0063AP9
Demande standard
63,00 48,00 57,20 61,30 38,60 11,00 6,40 - -
572.0065AP9
Demande standard
65,00 45,00 59,20 63,30 40,60 14,50 6,40 6,50 3,30
572.0070AP9
Demande standard
70,00 50,00 64,20 68,30 45,60 14,50 6,40 6,50 3,30
572.0080AP9
Demande standard
80,00 60,00 74,20 78,30 55,60 14,50 6,40 6,50 3,30
572.0090AP9
Demande standard
90,00 70,00 84,20 88,30 65,60 14,50 6,40 6,50 3,30
572.0100AP9
Demande standard
100,00 80,00 93,20 98,30 75,60 14,50 6,40 6,50 3,30
572.0105AP9
Demande standard
105,00 85,00 98,20 103,30 80,60 14,50 6,40 6,50 3,30
