BECA 476

BECA 476
beca_476_3d_v1
beca_476_3d_v2

Description

Le profil BECA 476 est un joint racleur simple effet à insert métallique réalisé en Polyuréthane.

Avantages

Montage serré et précis dans le logement
Très bon effet de raclage en externe
Excellente résistance à l'abrasion et à l'usure

Données techniques

Température

-30°C / +110°C

Vitesse

1 m/s

Fluides en contact

Huiles hydrauliques minérales

Applications

Agriculture
Hydraulique mobile
Manutention - Levage
Vérins hydrauliques

Matériaux

Joint profilé

PU 94 Shore A - Blanc

Cage métallique

Acier

Dimensions
Matériaux
Données techniques

Dimensions

476.0130194, 476.0140255, 476.0200307, 476.0250357, 476.0280387, 476.0300407, 476.0350457, 476.0400505, 476.0400507, 476.0450557, 476.0500607, 476.0550657, 476.0550698, 476.0560667, 476.0570667, 476.0600707, 476.0600748, 476.0630757, 476.0630778, 476.0650757, 476.0650798, 476.0670767, 476.0700807, 476.0700848, 476.0750898, 476.0800907, 476.0800948, 476.0850998, 476.0901007, 476.0901048, 476.0951098, 476.1001107, 476.1251409, 476.1601759, 476.1801951

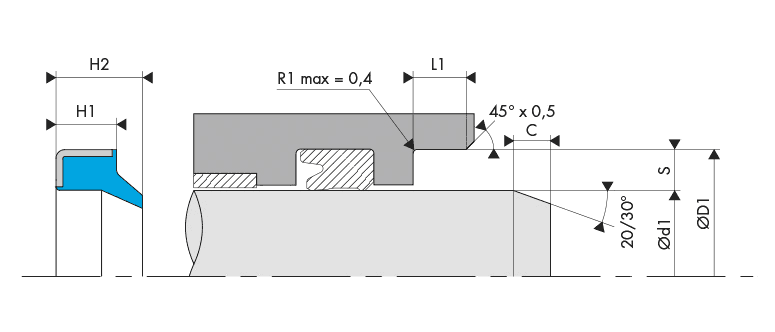

Schéma d'implantationLogement Gorge Joint racleur - Housing Groove Gland Wiper scraper seal BECA 476

Matériaux

Cage métallique

Le tableau ci-dessous présente les matériaux qu'il nous est possible de proposer au niveau des cages métalliques et des ressorts.

Application Matériau Norme Caractéristiques
Cage métallique Acier standard non allié AISI 1010
(DIN 1624)
Acier laminé à froid
Cage métallique Acier Chrome - Nickel AISI 304
(DIN 1.4301 - V2A)
Acier inoxydable standard

PU

Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.

Résistance chimique Hydrocarbures aliphatiques purs (propane, butane)
Huiles minérales et de graisses
Huiles de silicone et de graisses
Eau jusqu'à +50°C
Problème de compatibilité Cétones, esters, éthers, alcools, glycols
Eau chaude, vapeur d'eau, alcalis, amines, acides
Plage de température -30°C / +90°C
-30°C / +110°C avec notre PUHT

Données techniques

Logement Gorge Joint racleur - BECA 476

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfrein

La longueur ainsi que l'angle du chanfrein sont déterminés en fonction du joint de tige.

35 dimensions trouvées
476.0130194
Demande standard
13,00 19,00 4,00 5,00
476.0140255
Demande standard
14,00 25,00 5,00 8,00
476.0200307
Demande standard
20,00 30,00 7,00 10,00
476.0250357
Demande standard
25,00 35,00 7,00 10,00
476.0280387
Demande standard
28,00 38,00 7,00 10,00
476.0300407
Demande standard
30,00 40,00 7,00 10,00
476.0350457
Demande standard
35,00 45,00 7,00 10,00
476.0400505
Demande standard
40,00 50,00 5,00 7,00
476.0400507
Demande standard
40,00 50,00 7,00 10,00
476.0450557
Demande standard
45,00 55,00 7,00 10,00
476.0500607
Demande standard
50,00 60,00 7,00 10,00
476.0550657
Demande standard
55,00 65,00 7,00 10,00
476.0550698
Demande standard
55,00 69,00 8,00 11,00
476.0560667
Demande standard
56,00 66,00 7,00 10,00
476.0570667
Demande standard
57,00 66,00 7,00 9,20
476.0600707
Demande standard
60,00 70,00 7,00 10,00
476.0600748
Demande standard
60,00 74,00 8,00 11,00
476.0630757
Demande standard
63,00 75,00 7,00 10,00
476.0630778
Demande standard
63,00 77,00 8,00 11,00
476.0650757
Demande standard
65,00 75,00 7,00 10,00
476.0650798
Demande standard
65,00 79,00 8,00 11,00
476.0670767
Demande standard
67,00 76,00 7,00 9,20
476.0700807
Demande standard
70,00 80,00 7,00 10,00
476.0700848
Demande standard
70,00 84,00 8,00 11,00
476.0750898
Demande standard
75,00 89,00 8,00 11,00
476.0800907
Demande standard
80,00 90,00 7,00 10,00
476.0800948
Demande standard
80,00 94,00 8,00 11,00
476.0850998
Demande standard
85,00 99,00 8,00 11,00
476.0901007
Demande standard
90,00 100,00 7,00 10,00
476.0901048
Demande standard
90,00 104,00 8,00 11,00
476.0951098
Demande standard
95,00 109,00 8,00 11,00
476.1001107
Demande standard
100,00 110,00 7,00 10,00
476.1251409
Demande standard
125,00 140,00 9,00 12,00
476.1601759
Demande standard
160,00 175,00 9,00 12,00
476.1801951
Demande standard
180,00 195,00 10,00 14,00
