BECA 312

BECA 312
beca_312_3d_v1
beca_312_3d_v2

Description

Le profil BECA 312 est un joint compact de tige simple effet de type U à lèvre égales et constitué d'un corps plus dense en Polyuréthane et d'une bague anti-extrusion au talon en POM. Il peut se monter dans une gorge selon la norme ISO 5597.

Avantages

Bonne étanchéité à faible ou forte pression
Excellente résistance à l'abrasion
Excellente résistance à l'extrusion

Données techniques

Température

-30°C / +110°C

Pression

50 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales

Applications

Hydraulique mobile
Manutention - Levage
Presses
Vérins hydrauliques

Matériaux

Joint profilé

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute Temp. 96 Shore A - Beige

Bague anti-extrusion

Résine acétale POM

Dimensions
Matériaux
Données techniques

Dimensions

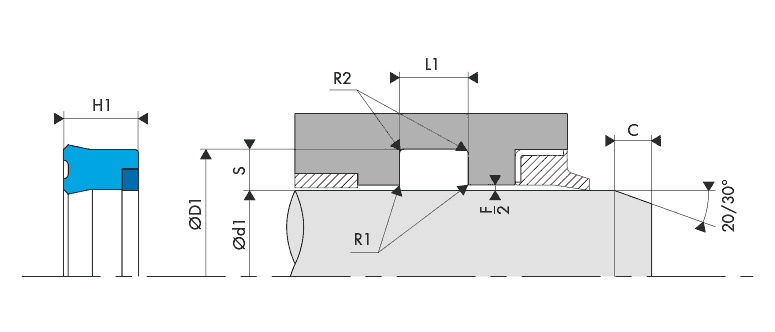

Schéma d'implantationLogement Gorge Joint de tige - Housing Groove Gland Rod seal BECA 312

Matériaux

PU

Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.

Résistance chimique Hydrocarbures aliphatiques purs (propane, butane)
Huiles minérales et de graisses
Huiles de silicone et de graisses
Eau jusqu'à +50°C
Problème de compatibilité Cétones, esters, éthers, alcools, glycols
Eau chaude, vapeur d'eau, alcalis, amines, acides
Plage de température -30°C / +90°C
-30°C / +110°C avec notre PUHT (150°C en pointe sur une courte durée)

Résine acétale - POM

La résine acétale (POM ou Polyacétal) fait partie des thermoplastiques présentant de nombreux avantages - haute résistance mécanique, rigidité et dureté, excellente élasticité, bonne résistance au fluage, haute résistance aux chocs même à basse température, bonne résistance à l´usure, bon coefficient de glissement, usinabilité excellente, bonnes propriétés diélectriques. Aussi, le faible coefficient d'absorption d'eau, contrairement au polyamide (PA), permet à ce matériau d'obtenir une très bonne stabilité dimensionnelle.

Résistance chimique

Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Eau

Problème de compatibilité Acides
Plage de température -50°C / +115°C

Données techniques

Logement Gorge Joint de tige - BECA 312

Jeux d'extrusion

Diamètre de tige
Ød1
Jeu radial
F/2
≤ 5 MPa ≤ 10 MPa ≤ 20 MPa ≤ 30 MPa ≤ 40 MPa ≤ 50 MPa
≤ 60 mm 0,40 0,30 0,20 0,15 0,10 0,07
> 60 mm 0,50 0,40 0,30 0,20 0,15 0,10

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
3,00 0,40 0,60 2,50
4,00 0,40 0,60 2,50
5,00 0,40 0,60 2,50
7,50 0,80 1,00 4,00
16 dimensions trouvées
312.0200286
Demande standard
20,00 28,00 6,00 7,00
312.0250336
Demande standard
25,00 33,00 6,00 7,00
312.0300386
Demande standard
30,00 38,00 6,00 7,00
312.0360436
Demande standard
36,00 43,00 5,50 6,50
312.0400486
Demande standard
40,00 48,00 6,00 7,00
312.0400501
Demande standard
40,00 50,00 10,00 11,00
312.0450551
Demande standard
45,00 55,00 10,00 11,00
312.0450558
Demande standard
45,00 55,00 7,00 8,00
312.0500601
Demande standard
50,00 60,00 10,00 11,00
312.0500609
Demande standard
50,00 60,00 9,00 10,00
312.0550651
Demande standard
55,00 65,00 10,00 11,00
312.0600702
Demande standard
60,00 70,00 12,00 13,00
312.1045055
Demande standard
45,00 55,00 10,00 11,00
312.1521622
Demande standard
152,00 162,00 12,20 13,00
312.1882032
Demande standard
188,00 203,00 12,20 13,00
312.1982082
Demande standard
198,00 208,00 12,00 13,00
