BECA 860 - 869

BECA 860 - 869
beca_860_3d_v1
beca_860_CARB_3d_v2

Description

Le profil BECA 860 est une bague d'étanchéité usinée en PTFE vierge ou chargé et est constitué d'une lèvre primaire précontraint par un ressort en V en acier inoxydable pour l'étanchéité dynamique, et d'un joint torique pour l'étanchéité statique.
Le profil BECA 869, spécialement conçu pour les applications où le joint est en contact avec des produits alimentaires, se distingue par le fait qu'un surmoulage de silicone est réalisé à l'intérieur du joint, masquant complètement le ressort en V, évitant ainsi que des impuretés s'accumulent dans cette zone délicate à nettoyer.



Avantages

Faible coefficient de frottement, pas d'effet stick-slip au démarrage
Excellente résistance à l'abrasion et à l'extrusion
Large plage de température acceptée
Excellente inertie chimique

Données techniques

Température

-30°C / +200°C

Pression

En statique : 25 MPa
En dynamique : 15 MPa

Vitesse

2 m/s

Fluides en contact

Pratiquement tous les types de fluides, produits chimiques et gaz

Applications

Alimentaire
Médical
Pharmaceutique
Industrie générale

Matériaux

Joint profilé

PTFE vierge
PTFE chargé Carbone

Ressort en V

Acier inoxydable

Joint torique

NBR 70 Shore A

Dimensions
Cote de montage
Matériaux
Données techniques

Dimensions

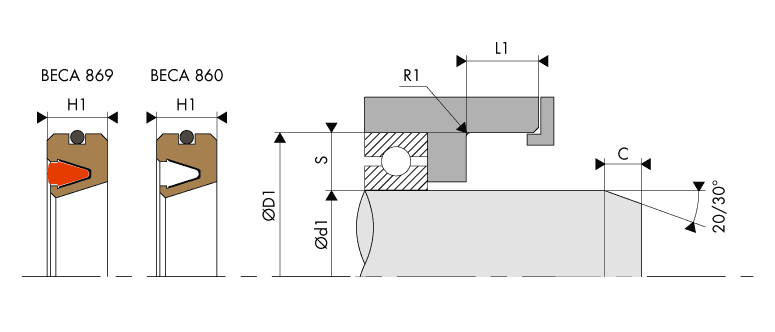

Schéma d'implantationLogement Gorge Bague d'étanchéité en PTFE -  - Housing Groove PTFE shaft seal  - BECA 860 - 869

Cote de montage

Logement Gorge Bague d'étanchéité en PTFE - BECA 860 - 869

Cote de montage

Série Diamètre de l'arbre
Ød1 f8/h9
Diamètre d'alésage
ØD1 H9
Largeur de gorge
L1
Section radiale
S
BECA 860.1 ≥ 10,00 min ≥ 18,00 ≥ 4,00 ≥ 4,00
BECA 860.2 ≥ 18,00 min ≥ 28,00 ≥ 5,50 ≥ 5,00
BECA 860.3 ≥ 25,00 min ≥ 40,00 ≥ 7,50 ≥ 7,50
BECA 860.4 ≥ 45,00 min ≥ 67,00 ≥ 10,00 ≥ 11,00

Matériaux

Bague de frottement Ressort en V Joint torique Surface de contact
Code standard Code ISO Matériau Couleur Caractéristiques Code Nature du matériau Code Nature du matériau Température de service
DP P PTFE Vierge Blanc Résistance aux produits chimiques
Imperméabilité
Diélectrique
Anti-adhérant
Coefficient de friction faible
Alimentaire
I X10 Cr Ni 18-8 K6 NBR 70 Shore A -30°C / +100°C Acier
Acier inoxydable
Acier chromé
Aluminium
Bronze
Fonte
Surface traitée
G6 FKM 70 Shore A -20°C / +200°C
C6 EPDM 70 Shore A -45°C / +150°C
F6 VMQ 70
Shore A
-60°C / +200°C
DC C PTFE
+ 25% Carbone
Gris

Amélioration

  • Propriétés d'usure
  • Tenue à la compression

Bonne résistance aux produits chimiques
Conductivité thermique et électrique
Anti-statique

Performant dans le cadre d'applications
dynamiques avec compression

K6 NBR 70 Shore A -30°C / +100°C
G6 FKM 70 Shore A -20°C / +200°C
C6 EPDM 70 Shore A -45°C / +150°C
CG C PTFE
+ 23% Carbone
+ 2%Graphite
Noir K6 NBR 70 Shore A -30°C / +100°C
G6 FKM 70 Shore A -20°C / +200°C
C6 EPDM 70 Shore A -45°C / +150°C
DV V PTFE
+ 25 % Verre
Bleu Amélioration
  • Propriétés d'usure
  • Tenue mécanique
Légèrement plus abrasif mais phénomène
corrigé par l'adjonction de MOS2
Propriétés chimique et diélectrique conservées

Bien adapté aux applications avec mouvements
rotatif et alternatif simultanés
K6 NBR 70 Shore A -30°C / +100°C Acier
Acier chromé
Fonte
G6 FKM 70 Shore A -20°C / +200°C
VM M PTFE
+ 15 % Verre
+ 5% MoS2
Gris K6 NBR 70 Shore A -30°C / +100°C
G6 FKM 70 Shore A -20°C / +200°C
DG G PTFE
+ 15% Graphite
Noir Amélioration
  • Propriétés d'usure
Diminution de l'usure des pièces métalliques
Autolubrification
Conductivité thermique et électrique
Faible perméabilité
Bon coefficient de frottement
Anti statique

Performant dans le cadre d'applications
dynamiques avec autolubrification
K6 NBR 70 Shore A -30°C / +100°C Acier
Acier inoxydable
Acier chromé
Aluminium
Bronze
Fonte
Surface traitée
G6 FKM 70 Shore A -20°C / +200°C
C6 EPDM 70 Shore A -45°C / +150°C
DB B PTFE
+ 60% Bronze
Brun foncé Amélioration
  • Propriétés d'usure
  • Résistance aux déformations et fluage
  • Résistance à la compression
Autolubrification
Conductivité électrique et thermique
N'altère pas les pièces métalliques
Baisse de tenue avec certains produits chimiques

Utilisation pour des joints dynamiques à forte compression et faible niveau d'usure
K6 NBR 70 Shore A -30°C / +100°C Acier
Acier chromé
Fonte
G6 FKM 70 Shore A -20°C / +200°C
B4 B PTFE
+ 40% Bronze
Brun foncé K6 NBR 70 Shore A -30°C / +100°C
G6 FKM 70 Shore A -20°C / +200°C

D'autres qualités de matériaux sont disponibles en fonction de vos particularités.

Données techniques

Logement Gorge Bague d'étanchéité en PTFE - BECA 860 - 869

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,05 - 0,2 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,4 - 1,6 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 0,63 - 2,5 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Chanfrein
C
≥ 4,00 0,20 3,00
≥ 5,00 0,20 3,00
≥ 7,50 0,30 4,00
≥ 11,00 0,30 5,00

Uniquement sur demande
