BECA 461

BECA 461
beca_461_3d_v1
beca_461_3d_v2

Description

Le profil BECA 461 est un joint racleur simple effet constitué d'une lèvre racleuse réalisée en polyuréthane.

Avantages

Bon effet de raclage en externe
Excellente résistance à l'abrasion et à l'usure
Montage facile par déformation

Données techniques

Température

-30°C / +110°C

Vitesse

1 m/s

Fluides en contact

Air lubrifié
Air sans huile
Gaz non agressifs

Applications

Amortisseurs
Vérins standard

Matériaux

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute temp. 96 Shore A - Beige

Dimensions
Matériaux
Données techniques

Dimensions

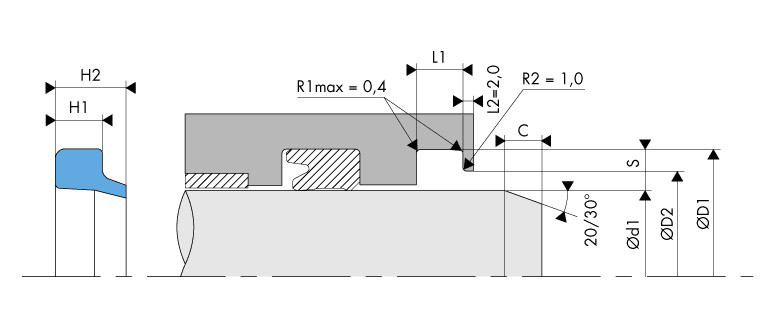

Schéma d'implantationLogement Gorge Joint racleur - Housing Groove Gland Wiper scraper seal BECA 461

Matériaux

PU

Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.

Résistance chimique Hydrocarbures aliphatiques purs (propane, butane)
Huiles minérales et de graisses
Huiles de silicone et de graisses
Eau jusqu'à +50°C
Problème de compatibilité Cétones, esters, éthers, alcools, glycols
Eau chaude, vapeur d'eau, alcalis, amines, acides
Plage de température -30°C / +90°C
-30°C / +110°C avec notre PUHT spécial

Données techniques

Logement Gorge Joint racleur - BECA 461

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfrein

La longueur ainsi que l'angle du chanfrein sont déterminés en fonction du joint de tige.

90 dimensions trouvées
461.0050122
Demande standard
5,00 12,00 8,00 2,80
461.0060123
Demande standard
6,00 12,00 9,00 3,00
461.0080143
Demande standard
8,00 14,60 11,00 3,80
461.0100151
Demande standard
10,00 15,00 13,00 1,00
461.0100163
Demande standard
10,00 16,60 13,00 3,80
461.0120183
Demande standard
12,00 18,60 15,00 3,80
461.0130193
Demande standard
13,00 19,60 16,00 3,80
461.0140203
Demande standard
14,00 20,60 17,00 3,80
461.0150213
Demande standard
15,00 21,60 18,00 3,80
461.0160223
Demande standard
16,00 22,60 19,00 3,80
461.0180243
Demande standard
18,00 24,60 21,00 3,80
461.0200285
Demande standard
20,00 28,60 23,00 5,30
461.0220305
Demande standard
22,00 30,60 25,00 5,30
461.0240325
Demande standard
24,00 32,60 27,00 5,30
461.0250335
Demande standard
25,00 33,60 28,00 5,30
461.0260345
Demande standard
26,00 34,60 29,00 5,30
461.0270355
Demande standard
27,00 35,60 30,00 5,30
461.0280365
Demande standard
28,00 36,60 31,00 5,30
461.0300380
Demande standard
30,00 38,00 33,00 5,30
461.0300385
Demande standard
30,00 38,60 33,00 5,30
461.0320405
Demande standard
32,00 40,60 35,00 5,30
461.0330415
Demande standard
33,00 41,60 38,00 5,30
461.0350435
Demande standard
35,00 43,60 38,00 5,30
461.0360445
Demande standard
36,00 44,60 39,00 5,30
461.0380465
Demande standard
38,00 46,60 41,00 5,30
461.0400485
Demande standard
40,00 48,60 43,00 5,30
461.0420505
Demande standard
42,00 50,60 45,00 5,30
461.0450535
Demande standard
45,00 53,60 48,00 5,30
461.0460545
Demande standard
46,00 54,60 49,00 5,30
461.0480565
Demande standard
48,00 56,60 51,00 5,30
461.0490575
Demande standard
49,00 57,60 52,00 5,30
461.0500580
Demande standard
50,00 58,00 53,00 5,30
461.0500585
Demande standard
50,00 58,60 53,00 5,30
461.0530615
Demande standard
53,00 61,60 56,00 5,30
461.0550635
Demande standard
55,00 63,60 58,00 5,30
461.0550655
Demande standard
55,00 65,60 58,00 5,30
461.0560645
Demande standard
56,00 64,60 59,00 5,30
461.0600680
Demande standard
60,00 68,00 63,00 5,30
461.0600685
Demande standard
60,00 68,60 63,00 5,30
461.0600705
Demande standard
60,00 70,00 63,00 5,00
461.0610695
Demande standard
61,00 69,60 64,00 5,30
461.0630715
Demande standard
63,00 71,60 66,00 5,30
461.0650735
Demande standard
65,00 73,60 68,00 5,30
461.0700785
Demande standard
70,00 78,60 73,00 5,30
461.0700805
Demande standard
70,00 80,00 73,00 5,00
461.0700827
Demande standard
70,00 82,60 76,00 7,10
461.0720805
Demande standard
72,00 80,60 75,00 5,30
461.0730815
Demande standard
73,00 81,60 76,00 5,30
461.0750835
Demande standard
75,00 83,60 78,00 5,30
461.0750877
Demande standard
75,00 87,20 81,00 7,10
