BECA 006 Tige

BECA 006 Tige
beca_006_3d_v1
beca_006_3d_v2

Description

Le profil BECA 006 est un segment porteur usiné avec une coupe en sifflet à 30° en standard en PTFE chargé ou en PE-UHMW selon le type d'application. Il est possible de proposer des bagues avec un "gauffrage" intégré. Le gauffrage est un ensemble de poches de lubrifiant permettant d'améliorer le frottement. D'autres types de coupes peuvent être réalisés.

Avantages

Conditions de lubrification importante et améliorée par les structures à larmes
Très bon coefficient de frottement, pas d'effet stick-slip
Grande résistance à l'usure, très bonne longévité
Absorption de particules étrangères augmentée
Bonne absorption des vibrations
Pas d'absorption d'eau pour le PE-UHMW

Données techniques

Température

PTFE chargé : -60°C / +150°C (+200°C)
PE-UHMW : -60°C / +80°C (+100°C)

Vitesse

PTFE chargé : 15 m/s
PE-UHMW : 2 m/s

Fluides en contact

Huiles hydrauliques minérales
Fluides biocompatibles
Eau
Air
Autres (contactez nos experts)

Résistance à la compression max.

30 à 35 N/mm²

Charges radiales en dynamique

PTFE chargé :
15 N/mm² à 25°C
12 N/mm² à 80°C
8 N/mm² à 120°C

PE-UHMW :
25 N/mm² à 25°C
10 N/mm² à 80°C

Applications

Agriculture
Alimentaire
Amortisseurs
Manutention
Applications à sec
Presses à injecter
Pneumatique
Presses
Robotique
Vérins standard

Matériaux

PTFE chargé Bronze
PTFE chargé Carbone
PE-UHMW

Dimensions
Cote de montage
Matériaux
Préconisation de conception
Données techniques

Dimensions

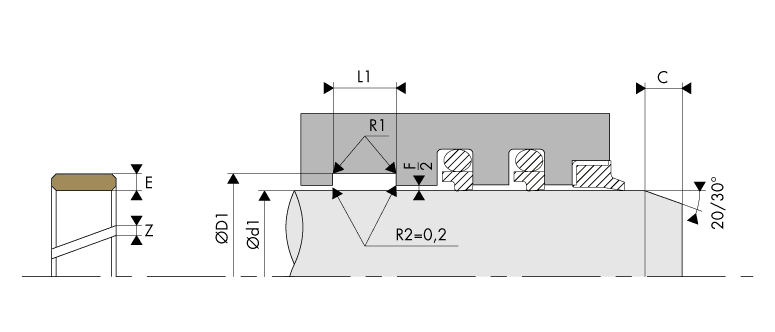

Schéma d'implantationLogement Gorge Bague de guidage Porteur Segment - BECA 006 Tige - Housing Groove Wear ring - BECA 006 Rod

Cote de montage

Logement Gorge Bague de guidage Porteur Segment - BECA 006 Tige

Cote de montage

ISO 10766 Diamètre de tige Diamètre de gorge Largeur de gorge Epaisseur du joint Jeu
Ød1 f8/h9 ØD1 H8 L1 0/+0,20 E Z +/-0,50
* 8,0 - 20,0 d1 + 3,10 2,50 1,55 1,00
* 10,0 - 50,0 d1 + 3,10 4,00 1,55 1,00
* 15,0 - 140,0 d1 + 5,00 5,60 2,50 1,25
* 20,0 - 220,0 d1 + 5,00 9,70 2,50 1,25
* 80,0 - 400,0 d1 + 5,00 15,00 2,50 1,25
* 200,0 - 999,9 d1 + 5,00 25,00 2,50 1,25
* 280,0 - 999,9 d1 + 8,00 25,00 4,00 2,00

D'autres dimensions sont réalisables ne tenant pas compte de la norme ISO 10766. Merci de contacter nos experts.

Matériaux

Nature du matériau Température de service Caractéristiques Surface de contact
PTFE chargé -60°C / +150°C (+200°C) Très bon coefficient de frottement
Bonne résistance à l'usure
Bonne résistance à l'extrusion
Excellente inertie chimique
Acier, acier chromé, fonte
PE-UHMW -60°C / +80°C Forte résistance à l'usure
Pas d'absorption d'eau
Faible coefficient de frottement, autolubrifié
Acier, acier inoxydable, acier chromé, aluminium, bronze, fonte, surface traitée

Préconisation de conception

Dimensionnement du guidage

Les formules suivantes permettent de calculer la hauteur "H" du porteur en guidage de tige tout en tenant compte du jeu "Z" nécessaire aux extrémités de la bague après montage. Ce jeu "Z" compense la dilatation thermique sous l'effet de la température, et évite des pressions intermédiaires et des pressions de remorque dans le système.

H          =          (F x f) / (Ød1 x Cr)

avec :

H          =          Hauteur mini. du guidage (mm)
F          =          Force radiale maximum (N)
f           =          Coefficient de sécurité (que nous recommandons à 2)
Ød1      =          Diamètre de tige (mm)
Cr         =          Charge radiale en dynamique admissible (N/mm²)

Types de coupe

Les bagues de guidage sont réalisées avec une coupe sifflet à 30° en standard. D'autres types de coupe sont possibles sur demande tel que le montre le schéma ci-dessous.

Types de coupe pour bague de guidage

Données techniques

Logement Gorge Bague de guidage Porteur Segment - BECA 006 Tige

Jeux d'extrusion

Diamètre de tige
Ød1
Jeu radial mini
F/2 min
Jeu radial maxi
F/2 min
8,0 - 20,0 0,20 0,30
21,0 - 100,0 0,25 0,40
101,0 - 250,0 0,30 0,60
251,0 - 500,0 0,40 0,80
501,0 - 1000,0 0,50 1,10
> 1000,0 0,60 1,20

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,05 - 0,2 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,4 - 1,6 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 0,63 - 2,5 µm ≤ 10,0 µm ≤ 16,0 µm

Rayons

Diamètre de tige Ød1 Rayon
R1
≤ 250,0 0,20
> 250,0 0,40
