BECA 710 SAE J518

BECA 710 SAE J518
BECA 710 SAE J518

Description

Le profil BECA 710 est un joint de bride réalisé en polyuréthane et adapté pour les raccords hydrauliques SAE J518.

Avantages

Bonne résistance à l'abrasion
Effet d'étanchéité optimisé
Très bonne résistance à l'extusion
Faible déformation rémanente à la compression

Données techniques

Température

-30°C / +110°C selon le matériau choisi

Pression

40 MPa

Fluides en contact

Huiles hydrauliques minérales

Applications

Brides
Raccords

Matériaux

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute temp. 96 Shore A - Beige

Dimensions
Matériaux
Préconisation de conception

Dimensions

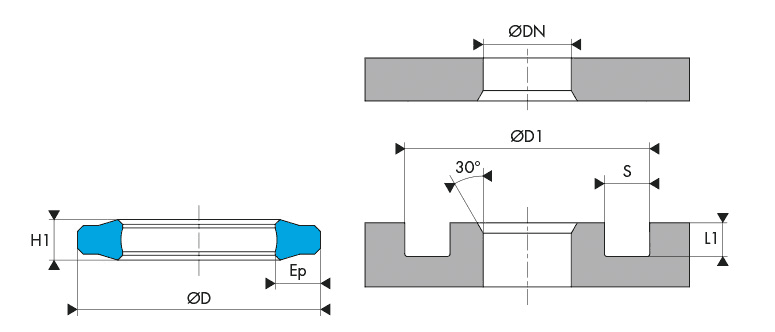

Schéma d'implantationLogement Gorge joint de bride - Housing Groove SAE Flange seal BECA 710 SAE J518

Matériaux

PU

Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.

Résistance chimique Hydrocarbures aliphatiques purs (propane, butane)
Huiles minérales et de graisses
Huiles de silicone et de graisses
Eau jusqu'à +50°C
Problème de compatibilité Cétones, esters, éthers, alcools, glycols
Eau chaude, vapeur d'eau, alcalis, amines, acides
Plage de température -30°C / +90°C
-30°C / +110°C avec notre PUHT

Préconisation de conception

Logement Gorge joint de bride - BECA 710 SAE J518

Données de conception du logement

Dimension
de bride
Diamètre nominal
ØDN
Diamètre extérieur
ØD1 min - max
Section axiale
S min - max
Largeur
L1 min - max
1/2" 13 25,40 - 25,83 3,94 - 4,45 2,79 - 2,92
3/4" 19 31,75 - 31,88 3,94 - 4,45 2,79 - 2,92
1" 25 39,62 - 39,75 3,94 - 4,45 2,79 - 2,92
1 1/4" 32 44,45 - 44,58 3,94 - 4,45 2,79 - 2,92
1 1/2" 38 53,72 - 53,98 3,94 - 4,45 2,79 - 2,92
2" 51 63,25 - 63,50 3,94 - 4,45 2,79 - 2,92
6 dimensions trouvées
710.25634
Demande standard
1/2" 13,00 25,60 3,40 3,80
710.31834
Demande standard
3/4" 19,00 31,80 3,40 3,80
710.39834
Demande standard
1" 25,00 39,80 3,40 3,80
710.44834
Demande standard
1 1/4" 32,00 44,80 3,40 3,80
710.54334
Demande standard
1 1/2" 38,00 54,30 3,40 3,80
710.63834
Demande standard
2" 51,00 63,80 3,40 3,80
