BECA 231/B

BECA 231/B
BECA 231/B
BECA 231/B

Description

Le profil BECA 231/B est un joint de tige simple effet de type U à lèvres décalées avec becquet et réalisé en polyuréthane. Il peut se monter dans une gorge selon la norme ISO 5597.

Avantages

Effet d'étanchéité optimisé à basse et haute pression
Excellente résistance à l'abrasion et à l'usure
Montage en gorge fermée par déformation

Données techniques

Température

-30°C / +110°C

Pression

40 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales

Applications

Hydraulique mobile
Presses à injecter
Machines-outils
Presses
Vérins hydrauliques

Matériaux

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute Temp. 96 Shore A - Beige

Dimensions
Matériaux
Données techniques

Dimensions

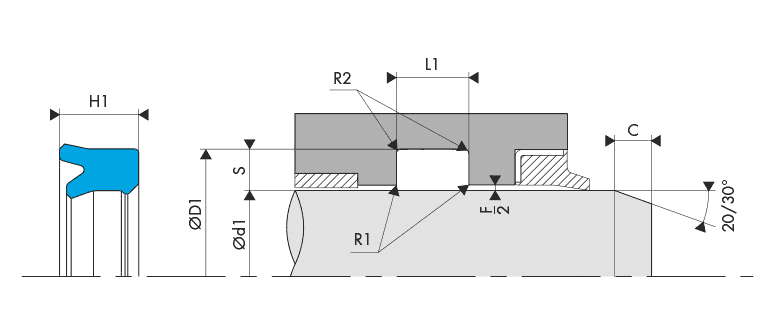

Schéma d'implantationLogement Gorge Joint de tige - Housing Groove Gland Rod seal BECA 231/B

Matériaux

PU

Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.

Résistance chimique Hydrocarbures aliphatiques purs (propane, butane)
Huiles minérales et de graisses
Huiles de silicone et de graisses
Eau jusqu'à +50°C
Problème de compatibilité Cétones, esters, éthers, alcools, glycols
Eau chaude, vapeur d'eau, alcalis, amines, acides
Plage de température -30°C / +90°C
-30°C / +110°C avec notre PUHT (150°C en pointe sur une courte durée)

Données techniques

Logement Gorge Joint de tige - BECA 231/B

Jeux d'extrusion

Diamètre de tige
Ød1
Jeu radial
F/2
≤ 5 MPa ≤ 10 MPa ≤ 20 MPa ≤ 30 MPa ≤ 40 MPa
≤ 60 mm 0,40 0,30 0,20 0,15 0,10
> 60 mm 0,50 0,40 0,30 0,20 0,15

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
3,50 0,20 0,40 2,00
4,00 0,20 0,60 2,50
5,00 0,20 1,00 2,50
7,50 0,20 1,00 4,00
12,50 0,20 1,30 6,00
20,00 0,20 1,80 8,00
118 dimensions trouvées
231.0120184
Demande standard
12,00 18,00 4,00 4,50
231.0120185
Demande standard
12,00 18,00 5,00 6,00
231.0150215
Demande standard
15,00 21,00 4,50 5,00
231.0160226
Demande standard
16,00 22,00 5,00 6,00
231.0160235
Demande standard
16,00 23,00 5,00 5,60
231.0160246
Demande standard
16,00 24,00 5,70 6,30
231.0180255
Demande standard
18,00 25,00 5,00 5,60
231.0180266
Demande standard
18,00 26,00 5,70 6,30
231.0180288
Demande standard
18,00 28,00 8,00 9,00
231.0200265
Demande standard
20,00 26,00 5,00 5,50
231.0200275
Demande standard
20,00 27,00 5,00 5,60
231.0200286
Demande standard
20,00 28,00 5,70 6,30
231.0220295
Demande standard
22,00 29,00 5,00 5,60
231.0220306
Demande standard
22,00 30,00 5,70 6,30
231.0220309
Demande standard
22,00 30,00 8,00 9,00
231.0240305
Demande standard
24,00 30,00 4,50 5,00
231.0250321
Demande standard
25,00 32,00 10,00 11,00
231.0250325
Demande standard
25,00 32,00 5,00 5,60
231.0250336
Demande standard
25,00 33,00 5,70 6,30
231.0250339
Demande standard
25,00 33,00 8,00 9,00
231.0260361
Demande standard
26,00 36,00 10,00 11,00
231.0280366
Demande standard
28,00 36,00 5,70 6,30
231.0280388
Demande standard
28,00 38,00 7,00 8,00
231.0300367
Demande standard
30,00 36,00 6,30 7,00
231.0300386
Demande standard
30,00 38,00 5,70 6,30
231.0300387
Demande standard
30,00 38,00 6,30 7,00
231.0300407
Demande standard
30,00 40,00 7,00 8,00
231.0300431
Demande standard
30,00 43,00 10,00 11,00
231.0300461
Demande standard
30,00 46,00 9,00 10,00
231.0320406
Demande standard
32,00 40,00 5,70 6,30
231.0320428
Demande standard
32,00 42,00 7,00 8,00
231.0320471
Demande standard
32,00 47,00 10,00 11,00
231.0320481
Demande standard
32,00 48,00 10,00 11,00
231.0350436
Demande standard
35,00 43,00 5,70 6,30
231.0350519
Demande standard
35,00 51,00 9,00 10,00
231.0360446
Demande standard
36,00 44,00 5,70 6,30
231.0360461
Demande standard
36,00 46,00 10,00 11,00
231.0360468
Demande standard
36,00 46,00 7,00 8,00
231.0370471
Demande standard
37,00 47,00 10,00 11,00
231.0370478
Demande standard
37,00 47,00 8,00 9,00
231.0380482
Demande standard
38,00 48,00 12,00 13,00
231.0380487
Demande standard
38,00 48,00 6,60 7,20
231.0400486
Demande standard
40,00 48,00 5,70 6,30
231.0400489
Demande standard
40,00 48,00 8,00 9,00
231.0400506
Demande standard
40,00 50,00 6,00 7,00
231.0400508
Demande standard
40,00 50,00 7,00 8,00
231.0400528
Demande standard
40,00 52,00 8,00 9,00
231.0400550
Demande standard
40,00 55,00 10,00 11,00
231.0445571
Demande standard
44,45 57,15 8,00 9,00
231.0450536
Demande standard
45,00 53,00 5,70 6,30
 1 2 3
