BECA 001QR
Description
Le profil BECA 001QR est un joint à 4 lobes offrant les mêmes avantages que les joints toriques (BECA 010).
Avantages
Pas de sens de montage
Réduction du frottement par rapport au joint torique
Effort de démarrage réduit
Encombrement restreint
Absence de vrillage
Données techniques
Température | -60°C / +200°C |
---|---|
Pression | En statique |
Vitesse | 0,5 m/s en alternatif |
Fluides en contact | La majorité des fluides liquides, gazeux ou produits chimiques selon le type de matériau choisi. Se référer à notre guide de compatibilité fluides-matériaux. |
Applications
Dispositifs hydrauliques
Dispositifs pneumatiques
Dispositifs oléopneumatiques
Matériaux
ACM 70 Shore A
AEM 70 Shore A
EPDM 70 Shore A
FKM 70 Shore A
HNBR 70 Shore A
NBR 70 Shore A
VMQ 70 Shore A

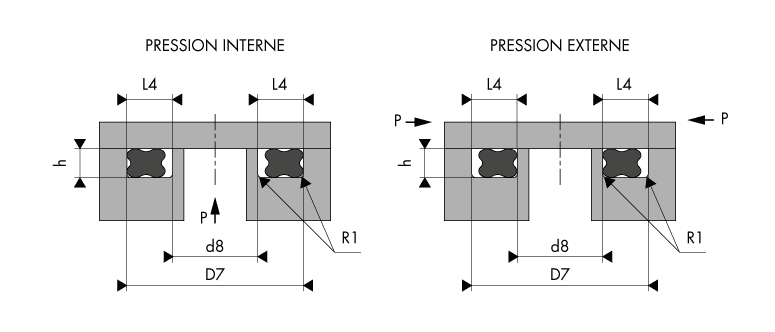

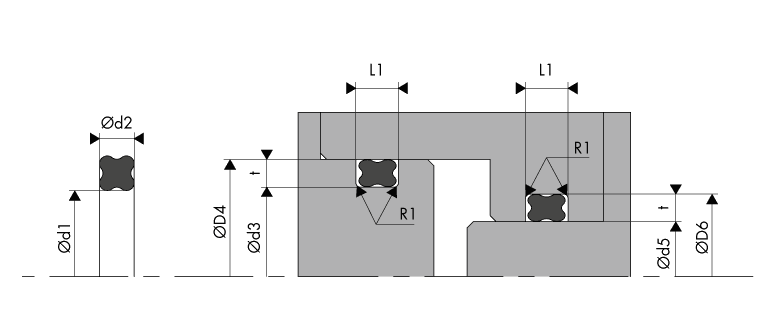

Dimensions
Matériaux
NBR (Caoutchouc Butadiène - Acrylonitrile)
Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.
Résistance chimique | Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel) Huiles minérales et graisses Fluides difficilement inflammables (HFA, HFB et HFC) Acides dilués, solutions alcalines et salines à basses températures Eau (jusqu'à +100°C max) |
---|---|
Problème de compatibilité | Carburants à haute teneur aromatique Hydrocarbures aromatiques (benzène) Hydrocarbures chlorés (trichloréthylène) Solvants polaires (cétone, acétone, acide acétique, éthylène-ester) Acides forts Liquides de frein avec une base de glycol Agents atmosphériques et ozone |
Plage de température | -30°C / +100°C (pointe sur courte durée à +120°C) -40°C / +100°C avec des NBR spéciaux |
FKM (Caoutchouc Fluoré)
En fonction de leur structure et de leur teneur en fluor, les élastomères fluorés peuvent varier en terme de résistance chimique et de résistance au froid. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints de moteur, pour le vide poussé.
Résistance chimique | Huiles minérales et graisses, huiles ASTM n°1, IRM 902 et IRM 903. Fluides difficilement inflammables (HFD) Huiles de silicone et graisses Huiles minérales et végétales et graisses Hydrocarbures aliphatiques (propane, butane, pétrole) Hydrocarbures aromatiques (benzène, toluène) Hydrocarbures chlorés (trichloréthylène) Essence (y compris à haute teneur en alcool) Agents atmosphériques et ozone |
---|---|
Problème de compatibilité | Liquides de frein avec une base de glycol Gaz ammoniac Acides organiques à faible poids moléculaire (acides formiques et acétiques) |
Plage de température | -20°C / +200°C (pointe sur courte durée à +230°C) -40°C / +200°C avec des FKM spéciaux |
EPDM (Caoutchouc d'Ethylène - Propylène - Diène)
Copolymère d'éthylène-propylène-diène, l'EPDM est couramment utilisé pour la robinetterie eau chaude, pour les circuits de refroidissement, pour les circuits de freinage, pour les lave-vaisselle, et pour les machines à laver.
Résistance chimique | Eau chaude et vapeur jusqu'à +150°C Liquides de frein avec une base de glycol (Dot 3 & 4) et liquides de frein avec une base de silicone (Dot 5) Acides organiques et inorganiques Agents de nettoyage, alcalis de sodium et de potassium Fluides hydrauliques (HFD-R) Huiles de silicone et graisses Solvants polaires (alcools, les cétones, les esters) Agents atmosphériques et ozone |
---|---|
Problème de compatibilité | Huiles minérales et graisses Hydrocarbures Faible imperméabilité au gaz |
Plage de température | -45°C / +150°C (pointe sur courte durée à +175°C) |
HNBR (Caoutchouc Butadiène - Acrylonitrile Hydrogéné)
Cet élastomère à base de HNBR est obtenu par hydrogénation sélective des groupes butadiène du NBR. Il est couramment employé pour la direction assistée, et pour la climatisation.
Résistance chimique | Hydrocarbures aliphatiques Huiles minérales et végétales et graisses Fluides difficilement inflammables (HFA, HFB et HFC) Acides dilués, bases et solutions salines à température modérée Eau et vapeur d'eau jusqu'à +150°C Agents atmosphériques et ozone |
---|---|
Problème de compatibilité | Hydrocarbures chlorés Solvants polaires (cétones, esters et éthers) Acides forts |
Plage de température | -30°C / +150°C (pointe sur courte durée à +160°C) -40°C / +150°C avec des HNBR spéciaux |
VMQ (Caoutchouc Silicone : Polysiloxane - Vinyle - Méthyle)
Cet élastomère à base de FVMQ est très souvent employé pour la carburation.
Résistance chimique | Huiles animales et végétales et graisses Eau à température modérée Solutions salines diluées Agents atmosphériques et ozone |
---|---|
Problème de compatibilité | Vapeur surchauffée de l'eau jusqu'à +120°C Hydrocarbures chlorés à faible poids moléculaire (trichloréthylène) Hydrocarbures aromatiques (benzène, toluène) |
Plage de température | -60°C / +200°C (pointe sur courte durée à +230°C) |
FVMQ (Caoutchouc Fluorosilicone)
Le FVMQ présente des propriétés mécaniques et physiques très semblables à celles du VMQ. Toutefois, le FVMQ offre une meilleure résistance au carburant et aux huiles minérales. Cependant, le résistance à l'air chaud est moins bonne que pour le VMQ.
Résistance chimique | Huiles minérales aromatiques (huile IRM 903) Carburants Hydrocarbures aromatiques à bas poids moléculaire (benzène, toluène) |
---|---|
Plage de température | -70°C / +175°C |
ACM (Polyacrylate)
Polymère en éthylocrylate (ou butylacrylate) comportant une faible quantité de monomère nécessaire à la réticulation, l'ACM est un matériau plus résistant à la chaleur que le NBR. Il est souvent utilisé pour les boîtes de vitesses automatiques.
Résistance chimique | Huiles minérales (huiles de moteur, huiles de boîte de vitesse, huiles ATF Agents atmosphériques et ozone |
---|---|
Problème de compatibilité | Liquides de frein avec une base de glycol (Dot 3 & 4) Hydrocarbures aromatiques et chlorés Eau et vapeur d'eau Acides, alcalis, amines |
Plage de température | -25°C à + 150°C (pointe sur courte durée à +160°C) -35°C / +150°C avec des ACM spéciaux |
AEM (Caoutchouc d'Ethylène - Acrylate)
Copolymère d'éthylène et d'acrylate de méthyle, l'AEM est considéré comme étant plus résistant à la chaleur que l'ACM. C'est un intermédiaire entre l'ACM et le FKM de part ses caractéristiques.
Résistance chimique | Liquides de refroidissement Huiles minérales agressives Agents atmosphériques Eau |
---|---|
Problème de compatibilité | Solvants aromatiques Acides forts Liquides de freins Huiles de boîte de vitesse Huiles ATF |
Plage de température | - 40°C à + 150°C |
CR (Polychloroprène)
Cet élastomère à base de CR est employé pour l'industrie du froid, et pour les circuits de ventilation. Ce chloroprène a été le premier caoutchouc synthétique développé et commercialisé.
Résistance chimique | Huiles minérales paraffiniques Huiles de silicone et de graisses Eau et solvants d'eau à basse température Fluides frigorigènes Ammoniac Dioxyde de carbone Agents atmosphériques et ozone |
---|---|
Résistance limitée chimiquement | Huiles minérales naphténiques Hydrocarbures aliphatiques (propane, butane, pétrole) Liquides de frein avec une base de glycol |
Problème de compatibilité | Hydrocarbures aromatiques (benzène) Hydrocarbures chlorés (trichloréthylène) Solvants polaires (cétone, acétone, acide acétique, éthylène-ester) |
Plage de température | -40°C / +100°C (pointe sur courte durée à +120°C) |
FFKM (Caoutchouc Perfluoré)
Le FFKM présente les meilleures caractéristiques en terme de résistance aux températures élevées, avec une excellente inertie chimique. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints moteur, pour le vide poussé.
Résistance chimique | Hydrocarbures aliphatiques et aromatiques Solvants polaires (cétones, esters, éthers) Acides organiques et inorganiques Eau et vapeur d'eau Vide poussé |
---|---|
Problème de compatibilité | Réfrigérants (R11, R12, R13, R113, R114, etc.) PFPE |
Plage de température | -15°C / +320°C |
Le tableau ci-dessous donne un aperçu sur les caractéristiques physiques, chimiques et mécaniques pour chacun des matériaux.
Caractéristiques / Matériaux | ACM | AEM | CR | EPDM | FFKM | FKM | FVMQ | HNBR | NBR | VMQ |
---|---|---|---|---|---|---|---|---|---|---|
Résistance à l'abrasion | 2 | 3 | 2 | 2 | 4 | 2 | 4 | 2 | 2 | 4 |
Résistance aux acides | 4 | 3 | 2 | 2 | 1 | 1 | 3 | 1 | 3 | 3 |
Résistance chimique | 4 | 2 | 2 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
Résistance au froid | 4 | 2 | 2 | 2 | 3 | 4 | 2 | 2 | 2 | 2 |
Propriétés dynamiques | 3 | 3 | 3 | 2 | 3 | 2 | 4 | 1 | 2 | 4 |
Propriétés électriques | 3 | 3 | 3 | 2 | 1 | 4 | 1 | 3 | 3 | 1 |
Résistance à la flamme | 4 | 4 | 2 | 4 | 1 | 1 | 2 | 4 | 4 | 3 |
Résistance à la chaleur | 1 | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 2 | 1 |
Imperméabilité | 1 | 1 | 2 | 2 | 2 | 2 | 4 | 2 | 2 | 4 |
Résistance à l'huile | 1 | 3 | 2 | 4 | 1 | 1 | 2 | 1 | 1 | 2 |
Résistance à l'ozone | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | 4 | 1 |
Résistance à la déchirure | 2 | 3 | 3 | 1 | 4 | 3 | 4 | 2 | 2 | 4 |
Résistance à la traction | 3 | 2 | 2 | 1 | 2 | 1 | 3 | 1 | 2 | 4 |
Résistance à l'eau / vapeur | 4 | 4 | 3 | 1 | 2 | 3 | 3 | 1 | 2 | 3 |
Résistance aux agents atmosphériques | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 3 | 1 |
1. Propriétés excellentes 2. Bonnes propriétés 3. Propriétés moyennes 4. Mauvaises propriétés
Compatibilité chimique
Un catalogue « Guide de compatibilité chimique » est téléchargeable dans la rubrique Documentation. Egalement, vous pouvez utiliser gratuitement notre outil en ligne « Compatibilité chimique ».
Ces deux supports vous offrent la possibilité de mesurer le comportement de nos matériaux en contact avec la plupart des fluides existants. Les données affichées sont le résultat de tests minutieux à température ambiante et tiennent compte des dernières publications. Les résultats de tests ne peuvent être perçus comme étant représentatifs à 100% de la réalité en raison des spécificités particulières de votre application. En effet, les tests effectués ne prennent pas en compte les additifs et impuretés pouvant exister dans des conditions réelles d'utilisation ni même les températures à des niveaux élevés possibles. D'autres paramètres peuvent aussi altérer le comportement de nos matériaux tels que la dureté, la rémanence, l'abrasion, etc. Nous vous recommandons donc d'effectuer vos propres tests afin de confirmer la compatibilité de nos matériaux en fonction de votre application spécifique. Notre équipe technique se tient à votre disposition pour tout complément d'information.

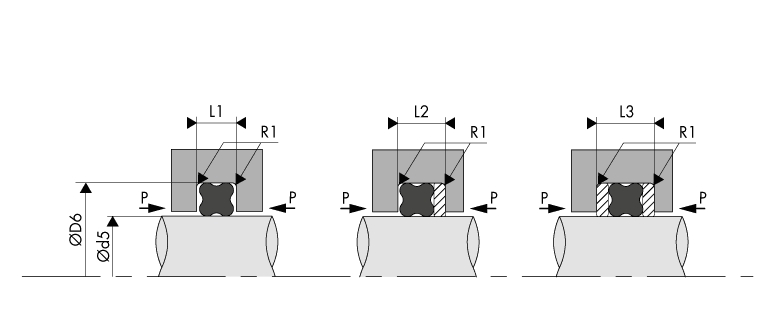

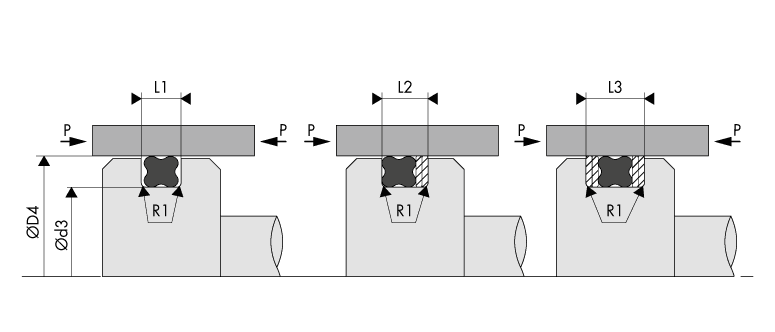

Recommandations de conception
Les tolérances sur les diamètres intérieurs Ød1 indiquées dans le tableau ci-dessous se rapportent à la norme ISO 3601-1:2008. Si les dimensions d'un joint quadrilobes ne sont pas spécifiées dans la norme ISO 3601-1:2008, nous vous recommandons de déterminer les tolérances à appliquer au diamètre intérieur Ød1 de la manière suivante :
Tolérance sur Ød1 = ± [(d10′95 x 0,009) + 0,11]
Diamètre intérieur Ød1 |
Tol. | Diamètre intérieur Ød1 |
Tol. | |
---|---|---|---|---|
0,74 ≤ Ød1 ≤ 1,78 | ± 0,12 | 242,00 < Ød1 ≤ 244,00 | ± 1,77 | |
1,78 < Ød1 ≤ 3,00 | ± 0,13 | 244,00 < Ød1 ≤ 246,00 | ± 1,78 | |
3,00 < Ød1 ≤ 4,20 | ± 0,14 | 246,00 < Ød1 ≤ 247,00 | ± 1,79 | |
4,20 < Ød1 ≤ 5,50 | ± 0,15 | 247,00 < Ød1 ≤ 249,00 | ± 1,80 | |
5,50 < Ød1 ≤ 6,75 | ± 0,16 | 249,00 < Ød1 ≤ 250,00 | ± 1,81 | |
6,75 < Ød1 ≤ 8,10 | ± 0,17 | 250,00 < Ød1 ≤ 252,00 | ± 1,82 | |
8,10 < Ød1 ≤ 9,50 | ± 0,18 | 252,00 < Ød1 ≤ 253,00 | ± 1,83 | |
9,50 < Ød1 ≤ 10,69 | ± 0,19 | 253,00 < Ød1 ≤ 254,50 | ± 1,84 | |
10,69 < Ød1 ≤ 12,00 | ± 0,20 | 254,50 < Ød1 ≤ 256,00 | ± 1,85 | |
12,00 < Ød1 ≤ 13,30 | ± 0,21 | 256,00 < Ød1 ≤ 258,00 | ± 1,86 | |
13,30 < Ød1 ≤ 14,80 | ± 0,22 | 258,00 < Ød1 ≤ 259,00 | ± 1,87 | |
14,80 < Ød1 ≤ 16,00 | ± 0,23 | 259,00 < Ød1 ≤ 261,00 | ± 1,88 | |
16,00 < Ød1 ≤ 17,30 | ± 0,24 | 261,00 < Ød1 ≤ 263,00 | ± 1,89 | |
17,30 < Ød1 ≤ 18,72 | ± 0,25 | 263,00 < Ød1 ≤ 264,00 | ± 1,90 | |
18,72 < Ød1 ≤ 20,22 | ± 0,26 | 264,00 < Ød1 ≤ 266,00 | ± 1,91 | |
20,22 < Ød1 ≤ 21,50 | ± 0,27 | 266,00 < Ød1 ≤ 267,00 | ± 1,92 | |
21,50 < Ød1 ≤ 23,00 | ± 0,28 | 267,00 < Ød1 ≤ 269,00 | ± 1,93 | |
23,00 < Ød1 ≤ 24,20 | ± 0,29 | 269,00 < Ød1 ≤ 270,00 | ± 1,94 | |
24,20 < Ød1 ≤ 25,50 | ± 0,30 | 270,00 < Ød1 ≤ 272,00 | ± 1,95 | |
25,50 < Ød1 ≤ 27,00 | ± 0,31 | 272,00 < Ød1 ≤ 273,00 | ± 1,96 | |
27,00 < Ød1 ≤ 28,24 | ± 0,32 | 273,00 < Ød1 ≤ 274,50 | ± 1,97 | |
28,24 < Ød1 ≤ 29,70 | ± 0,33 | 274,50 < Ød1 ≤ 276,00 | ± 1,98 | |
29,70 < Ød1 ≤ 31,12 | ± 0,34 | 276,00 < Ød1 ≤ 278,00 | ± 1,99 | |
31,12 < Ød1 ≤ 32,50 | ± 0,35 | 278,00 < Ød1 ≤ 279,30 | ± 2,00 | |
32,50 < Ød1 ≤ 34,00 | ± 0,36 | 279,30 < Ød1 ≤ 281,00 | ± 2,01 | |
34,00 < Ød1 ≤ 35,20 | ± 0,37 | 281,00 < Ød1 ≤ 283,00 | ± 2,02 | |
35,20 < Ød1 ≤ 37,00 | ± 0,38 | 283,00 < Ød1 ≤ 284,00 | ± 2,03 | |
37,00 < Ød1 ≤ 38,00 | ± 0,39 | 284,00 < Ød1 ≤ 286,00 | ± 2,04 | |
38,00 < Ød1 ≤ 39,40 | ± 0,40 | 286,00 < Ød1 ≤ 287,00 | ± 2,05 | |
39,40 < Ød1 ≤ 40,87 | ± 0,41 | 287,00 < Ød1 ≤ 289,00 | ± 2,06 | |
40,87 < Ød1 ≤ 42,30 | ± 0,42 | 289,00 < Ød1 ≤ 290,00 | ± 2,07 | |
42,30 < Ød1 ≤ 43,70 | ± 0,43 | 290,00 < Ød1 ≤ 291,47 | ± 2,08 | |
43,70 < Ød1 ≤ 45,30 | ± 0,44 | 291,47 < Ød1 ≤ 293,00 | ± 2,09 | |
45,30 < Ød1 ≤ 46,99 | ± 0,45 | 293,00 < Ød1 ≤ 295,00 | ± 2,10 | |
46,99 < Ød1 ≤ 48,00 | ± 0,46 | 295,00 < Ød1 ≤ 297,00 | ± 2,11 | |
48,00 < Ød1 ≤ 49,30 | ± 0,47 | 297,00 < Ød1 ≤ 297,80 | ± 2,12 | |
49,30 < Ød1 ≤ 50,80 | ± 0,48 | 297,80 < Ød1 ≤ 299,30 | ± 2,13 | |
50,80 < Ød1 ≤ 52,30 | ± 0,49 | 299,30 < Ød1 ≤ 301,00 | ± 2,14 | |
52,30 < Ød1 ≤ 53,57 | ± 0,50 | 301,00 < Ød1 ≤ 303,00 | ± 2,15 | |
53,57 < Ød1 ≤ 55,00 | ± 0,51 | 303,00 < Ød1 ≤ 304,00 | ± 2,16 | |
55,00 < Ød1 ≤ 56,52 | ± 0,52 | 304,00 < Ød1 ≤ 306,00 | ± 2,17 | |
56,52 < Ød1 ≤ 58,00 | ± 0,53 | 306,00 < Ød1 ≤ 307,00 | ± 2,18 | |
58,00 < Ød1 ≤ 59,30 | ± 0,54 | 307,00 < Ød1 ≤ 309,00 | ± 2,19 | |
59,30 < Ød1 ≤ 61,00 | ± 0,55 | 309,00 < Ød1 ≤ 310,50 | ± 2,20 | |
61,00 < Ød1 ≤ 62,30 | ± 0,56 | 310,50 < Ød1 ≤ 312,00 | ± 2,21 | |
62,30 < Ød1 ≤ 64,00 | ± 0,57 | 312,00 < Ød1 ≤ 314,00 | ± 2,22 | |
64,00 < Ød1 ≤ 65,10 | ± 0,58 | 314,00 < Ød1 ≤ 315,00 | ± 2,23 | |
65,10 < Ød1 ≤ 66,60 | ± 0,59 | 315,00 < Ød1 ≤ 316,87 | ± 2,24 | |
66,60 < Ød1 ≤ 67,95 | ± 0,60 | 316,87 < Ød1 ≤ 318,00 | ± 2,25 | |
67,95 < Ød1 ≤ 69,40 | ± 0,61 | 318,00 < Ød1 ≤ 319,50 | ± 2,26 | |
69,40 < Ød1 ≤ 71,00 | ± 0,62 | 319,50 < Ød1 ≤ 321,50 | ± 2,27 | |
71,00 < Ød1 ≤ 72,39 | ± 0,63 | 321,50 < Ød1 ≤ 323,00 | ± 2,28 | |
72,39 < Ød1 ≤ 74,00 | ± 0,64 | 323,00 < Ød1 ≤ 325,00 | ± 2,29 | |
74,00 < Ød1 ≤ 75,57 | ± 0,65 | 325,00 < Ød1 ≤ 326,00 | ± 2,30 | |
75,57 < Ød1 ≤ 77,00 | ± 0,66 | 326,00 < Ød1 ≤ 328,00 | ± 2,31 | |
77,00 < Ød1 ≤ 78,50 | ± 0,67 | 328,00 < Ød1 ≤ 329,00 | ± 2,32 | |
78,50 < Ød1 ≤ 79,60 | ± 0,68 | 329,00 < Ød1 ≤ 331,00 | ± 2,33 | |
79,60 < Ød1 ≤ 81,00 | ± 0,69 | 331,00 < Ød1 ≤ 332,00 | ± 2,34 | |
81,00 < Ød1 ≤ 82,50 | ± 0,70 | 332,00 < Ød1 ≤ 334,00 | ± 2,35 | |
82,50 < Ød1 ≤ 84,00 | ± 0,71 | 334,00 < Ød1 ≤ 335,90 | ± 2,36 | |
84,00 < Ød1 ≤ 86,00 | ± 0,72 | 335,90 < Ød1 ≤ 337,00 | ± 2,37 | |
86,00 < Ød1 ≤ 87,00 | ± 0,73 | 337,00 < Ød1 ≤ 339,00 | ± 2,38 | |
87,00 < Ød1 ≤ 88,49 | ± 0,74 | 339,00 < Ød1 ≤ 340,00 | ± 2,39 | |
88,49 < Ød1 ≤ 90,00 | ± 0,75 | 340,00 < Ød1 ≤ 342,00 | ± 2,40 | |
90,00 < Ød1 ≤ 91,44 | ± 0,76 | 342,00 < Ød1 ≤ 343,00 | ± 2,41 | |
91,44 < Ød1 ≤ 93,00 | ± 0,77 | 343,00 < Ød1 ≤ 345,00 | ± 2,42 | |
93,00 < Ød1 ≤ 94,30 | ± 0,78 | 345,00 < Ød1 ≤ 347,00 | ± 2,43 | |
94,30 < Ød1 ≤ 96,00 | ± 0,79 | 347,00 < Ød1 ≤ 348,00 | ± 2,44 | |
96,00 < Ød1 ≤ 97,50 | ± 0,80 | 348,00 < Ød1 ≤ 350,00 | ± 2,45 | |
97,50 < Ød1 ≤ 99,00 | ± 0,81 | 350,00 < Ød1 ≤ 351,00 | ± 2,46 | |
99,00 < Ød1 ≤ 100,50 | ± 0,82 | 351,00 < Ød1 ≤ 353,00 | ± 2,47 | |
100,50 < Ød1 ≤ 101,60 | ± 0,83 | 353,00 < Ød1 ≤ 354,00 | ± 2,48 | |
101,60 < Ød1 ≤ 103,00 | ± 0,84 | 354,00 < Ød1 ≤ 356,00 | ± 2,49 | |
103,00 < Ød1 ≤ 104,50 | ± 0,85 | 356,00 < Ød1 ≤ 358,00 | ± 2,50 | |
104,50 < Ød1 ≤ 106,00 | ± 0,86 | 358,00 < Ød1 ≤ 359,00 | ± 2,51 | |
106,00 < Ød1 ≤ 107,54 | ± 0,87 | 359,00 < Ød1 ≤ 361,00 | ± 2,52 | |
107,54 < Ød1 ≤ 109,00 | ± 0,88 | 361,00 < Ød1 ≤ 362,00 | ± 2,53 | |
109,00 < Ød1 ≤ 110,49 | ± 0,89 | 362,00 < Ød1 ≤ 364,00 | ± 2,54 | |
110,49 < Ød1 ≤ 112,00 | ± 0,90 | 364,00 < Ød1 ≤ 365,00 | ± 2,55 | |
112,00 < Ød1 ≤ 113,67 | ± 0,91 | 365,00 < Ød1 ≤ 367,00 | ± 2,56 | |
113,67 < Ød1 ≤ 115,00 | ± 0,92 | 367,00 < Ød1 ≤ 369,00 | ± 2,57 | |
115,00 < Ød1 ≤ 116,84 | ± 0,93 | 369,00 < Ød1 ≤ 370,00 | ± 2,58 | |
116,84 < Ød1 ≤ 118,00 | ± 0,94 | 370,00 < Ød1 ≤ 372,00 | ± 2,59 | |
118,00 < Ød1 ≤ 119,30 | ± 0,95 | 372,00 < Ød1 ≤ 373,00 | ± 2,60 | |
119,30 < Ød1 ≤ 121,00 | ± 0,96 | 373,00 < Ød1 ≤ 374,50 | ± 2,61 | |
121,00 < Ød1 ≤ 123,00 | ± 0,97 | 374,50 < Ød1 ≤ 376,00 | ± 2,62 | |
123,00 < Ød1 ≤ 123,83 | ± 0,98 | 376,00 < Ød1 ≤ 378,00 | ± 2,63 | |
123,83 < Ød1 ≤ 126,00 | ± 0,99 | 378,00 < Ød1 ≤ 379,30 | ± 2,64 | |
126,00 < Ød1 ≤ 126,72 | ± 1,00 | 379,30 < Ød1 ≤ 381,00 | ± 2,65 | |
126,72 < Ød1 ≤ 129,00 | ± 1,01 | 381,00 < Ød1 ≤ 383,00 | ± 2,66 | |
129,00 < Ød1 ≤ 129,77 | ± 1,02 | 383,00 < Ød1 ≤ 384,00 | ± 2,67 | |
129,77 < Ød1 ≤ 131,50 | ± 1,03 | 384,00 < Ød1 ≤ 386,00 | ± 2,68 | |
131,50 < Ød1 ≤ 132,72 | ± 1,04 | 386,00 < Ød1 ≤ 387,00 | ± 2,69 | |
132,72 < Ød1 ≤ 134,30 | ± 1,05 | 387,00 < Ød1 ≤ 389,00 | ± 2,70 | |
134,30 < Ød1 ≤ 135,76 | ± 1,06 | 389,00 < Ød1 ≤ 391,00 | ± 2,71 | |
135,76 < Ød1 ≤ 138,00 | ± 1,07 | 391,00 < Ød1 ≤ 392,00 | ± 2,72 | |
138,00 < Ød1 ≤ 138,94 | ± 1,08 | 392,00 < Ød1 ≤ 394,00 | ± 2,73 | |
138,94 < Ød1 ≤ 140,50 | ± 1,09 | 394,00 < Ød1 ≤ 395,00 | ± 2,74 | |
140,50 < Ød1 ≤ 142,00 | ± 1,10 | 395,00 < Ød1 ≤ 397,00 | ± 2,75 | |
142,00 < Ød1 ≤ 144,00 | ± 1,11 | 397,00 < Ød1 ≤ 398,00 | ± 2,76 | |
144,00 < Ød1 ≤ 145,00 | ± 1,12 | 398,00 < Ød1 ≤ 400,00 | ± 2,77 | |
145,00 < Ød1 ≤ 147,00 | ± 1,13 | 400,00 < Ød1 ≤ 402,00 | ± 2,78 | |
147,00 < Ød1 ≤ 148,00 | ± 1,14 | 402,00 < Ød1 ≤ 403,00 | ± 2,79 | |
148,00 < Ød1 ≤ 149,23 | ± 1,15 | 403,00 < Ød1 ≤ 405,00 | ± 2,80 | |
149,23 < Ød1 ≤ 151,00 | ± 1,16 | 405,00 < Ød1 ≤ 406,00 | ± 2,81 | |
151,00 < Ød1 ≤ 152,50 | ± 1,17 | 406,00 < Ød1 ≤ 408,00 | ± 2,82 | |
152,50 < Ød1 ≤ 154,00 | ± 1,18 | 408,00 < Ød1 ≤ 409,00 | ± 2,83 | |
154,00 < Ød1 ≤ 155,50 | ± 1,19 | 409,00 < Ød1 ≤ 411,00 | ± 2,84 | |
155,50 < Ød1 ≤ 157,00 | ± 1,20 | 411,00 < Ød1 ≤ 413,00 | ± 2,85 | |
157,00 < Ød1 ≤ 158,34 | ± 1,21 | 413,00 < Ød1 ≤ 414,00 | ± 2,86 | |
158,34 < Ød1 ≤ 160,00 | ± 1,22 | 414,00 < Ød1 ≤ 416,00 | ± 2,87 | |
160,00 < Ød1 ≤ 161,30 | ± 1,23 | 416,00 < Ød1 ≤ 417,00 | ± 2,88 | |
161,30 < Ød1 ≤ 163,00 | ± 1,24 | 417,00 < Ød1 ≤ 419,00 | ± 2,89 | |
163,00 < Ød1 ≤ 164,30 | ± 1,25 | 419,00 < Ød1 ≤ 421,00 | ± 2,90 | |
164,30 < Ød1 ≤ 166,00 | ± 1,26 | 421,00 < Ød1 ≤ 422,00 | ± 2,91 | |
166,00 < Ød1 ≤ 167,50 | ± 1,27 | 422,00 < Ød1 ≤ 424,00 | ± 2,92 | |
167,50 < Ød1 ≤ 169,00 | ± 1,28 | 424,00 < Ød1 ≤ 425,00 | ± 2,93 | |
169,00 < Ød1 ≤ 170,69 | ± 1,29 | 425,00 < Ød1 ≤ 427,00 | ± 2,94 | |
170,69 < Ød1 ≤ 172,00 | ± 1,30 | 427,00 < Ød1 ≤ 428,00 | ± 2,95 | |
172,00 < Ød1 ≤ 173,87 | ± 1,31 | 428,00 < Ød1 ≤ 430,00 | ± 2,96 | |
173,87 < Ød1 ≤ 175,00 | ± 1,32 | 430,00 < Ød1 ≤ 432,00 | ± 2,97 | |
175,00 < Ød1 ≤ 177,00 | ± 1,33 | 432,00 < Ød1 ≤ 433,00 | ± 2,98 | |
177,00 < Ød1 ≤ 178,00 | ± 1,34 | 433,00 < Ød1 ≤ 435,00 | ± 2,99 | |
178,00 < Ød1 ≤ 179,50 | ± 1,35 | 435,00 < Ød1 ≤ 436,00 | ± 3,00 | |
179,50 < Ød1 ≤ 181,00 | ± 1,36 | 436,00 < Ød1 ≤ 438,00 | ± 3,01 | |
181,00 < Ød1 ≤ 182,50 | ± 1,37 | 438,00 < Ød1 ≤ 439,30 | ± 3,02 | |
182,50 < Ød1 ≤ 184,00 | ± 1,38 | 439,30 < Ød1 ≤ 441,00 | ± 3,03 | |
184,00 < Ød1 ≤ 186,00 | ± 1,39 | 441,00 < Ød1 ≤ 443,00 | ± 3,04 | |
186,00 < Ød1 ≤ 187,00 | ± 1,40 | 443,00 < Ød1 ≤ 444,00 | ± 3,05 | |
187,00 < Ød1 ≤ 189,00 | ± 1,41 | 444,00 < Ød1 ≤ 446,00 | ± 3,06 | |
189,00 < Ød1 ≤ 190,00 | ± 1,42 | 446,00 < Ød1 ≤ 447,00 | ± 3,07 | |
190,00 < Ød1 ≤ 192,00 | ± 1,43 | 447,00 < Ød1 ≤ 449,00 | ± 3,08 | |
192,00 < Ød1 ≤ 193,00 | ± 1,44 | 449,00 < Ød1 ≤ 451,00 | ± 3,09 | |
193,00 < Ød1 ≤ 195,00 | ± 1,45 | 451,00 < Ød1 ≤ 452,00 | ± 3,10 | |
195,00 < Ød1 ≤ 196,22 | ± 1,46 | 452,00 < Ød1 ≤ 454,00 | ± 3,11 | |
196,22 < Ød1 ≤ 198,00 | ± 1,47 | 454,00 < Ød1 ≤ 455,00 | ± 3,12 | |
198,00 < Ød1 ≤ 199,10 | ± 1,48 | 455,00 < Ød1 ≤ 457,00 | ± 3,13 | |
199,10 < Ød1 ≤ 201,00 | ± 1,49 | 457,00 < Ød1 ≤ 459,00 | ± 3,14 | |
201,00 < Ød1 ≤ 202,57 | ± 1,50 | 459,00 < Ød1 ≤ 460,00 | ± 3,15 | |
202,57 < Ød1 ≤ 204,00 | ± 1,51 | 460,00 < Ød1 ≤ 462,00 | ± 3,16 | |
204,00 < Ød1 ≤ 206,00 | ± 1,52 | 462,00 < Ød1 ≤ 463,00 | ± 3,17 | |
206,00 < Ød1 ≤ 207,00 | ± 1,53 | 463,00 < Ød1 ≤ 465,00 | ± 3,18 | |
207,00 < Ød1 ≤ 208,50 | ± 1,54 | 465,00 < Ød1 ≤ 467,00 | ± 3,19 | |
208,50 < Ød1 ≤ 210,00 | ± 1,55 | 467,00 < Ød1 ≤ 468,00 | ± 3,20 | |
210,00 < Ød1 ≤ 212,00 | ± 1,56 | 468,00 < Ød1 ≤ 470,00 | ± 3,21 | |
212,00 < Ød1 ≤ 213,00 | ± 1,57 | 470,00 < Ød1 ≤ 471,00 | ± 3,22 | |
213,00 < Ød1 ≤ 214,50 | ± 1,58 | 471,00 < Ød1 ≤ 473,00 | ± 3,23 | |
214,50 < Ød1 ≤ 216,00 | ± 1,59 | 473,00 < Ød1 ≤ 475,00 | ± 3,24 | |
216,00 < Ød1 ≤ 218,00 | ± 1,60 | 475,00 < Ød1 ≤ 476,00 | ± 3,25 | |
218,00 < Ød1 ≤ 219,00 | ± 1,61 | 476,00 < Ød1 ≤ 478,00 | ± 3,26 | |
219,00 < Ød1 ≤ 221,00 | ± 1,62 | 478,00 < Ød1 ≤ 479,00 | ± 3,27 | |
221,00 < Ød1 ≤ 222,00 | ± 1,63 | 479,00 < Ød1 ≤ 481,00 | ± 3,28 | |
222,00 < Ød1 ≤ 224,00 | ± 1,64 | 481,00 < Ød1 ≤ 482,00 | ± 3,29 | |
224,00 < Ød1 ≤ 226,00 | ± 1,65 | 482,00 < Ød1 ≤ 484,00 | ± 3,30 | |
226,00 < Ød1 ≤ 227,00 | ± 1,66 | 484,00 < Ød1 ≤ 486,00 | ± 3,31 | |
227,00 < Ød1 ≤ 228,19 | ± 1,67 | 486,00 < Ød1 ≤ 487,00 | ± 3,32 | |
228,19 < Ød1 ≤ 230,00 | ± 1,68 | 487,00 < Ød1 ≤ 489,00 | ± 3,33 | |
230,00 < Ød1 ≤ 232,00 | ± 1,69 | 489,00 < Ød1 ≤ 490,00 | ± 3,34 | |
232,00 < Ød1 ≤ 233,00 | ± 1,70 | 490,00 < Ød1 ≤ 492,00 | ± 3,35 | |
233,00 < Ød1 ≤ 234,32 | ± 1,71 | 492,00 < Ød1 ≤ 494,00 | ± 3,36 | |
234,32 < Ød1 ≤ 236,00 | ± 1,72 | 494,00 < Ød1 ≤ 495,00 | ± 3,37 | |
236,00 < Ød1 ≤ 237,50 | ± 1,73 | 495,00 < Ød1 ≤ 497,00 | ± 3,38 | |
237,50 < Ød1 ≤ 239,00 | ± 1,74 | 497,00 < Ød1 ≤ 498,00 | ± 3,39 | |
239,00 < Ød1 ≤ 240,67 | ± 1,75 | 498,00 < Ød1 ≤ 500,00 | ± 3,40 | |
240,67 < Ød1 ≤ 242,00 | ± 1,76 | 500,00 < Ød1 ≤ 504,00 | ± 3,41 |
Les tolérances sur les diamètres de tore normalisés Ød2 indiquées dans le tableau ci-dessous se rapportent à la norme ISO 3601-1:2008.
Diamètre de tore Ød2 |
Tolérances |
---|---|
1,02 | ± 0,08 |
1,27 | ± 0,08 |
1,52 | ± 0,08 |
1,78 | ± 0,08 |
2,62 | ± 0,09 |
3,53 | ± 0,10 |
5,33 | ± 0,13 |
6,99 | ± 0,15 |
Les tolérances sur les diamètres de tore non normalisés Ød2 indiquées dans le tableau ci-dessous se rapportent à la norme ISO 3601-1:2008.
Diamètre de tore Ød2 |
Tolérances |
---|---|
0,80 < d2 ≤ 2,25 | ± 0,08 |
2,25 < d2 ≤ 3,15 | ± 0,09 |
3,15 < d2 ≤ 4,50 | ± 0,10 |
4,50 < d2 ≤ 6,30 | ± 0,13 |
6,30 < d2 ≤ 8,40 | ± 0,15 |
8,40 < d2 ≤ 10,00 | ± 0,21 |
Le tableau ci-dessous informe des recommandations de conception - Gorge rectangulaire - Etanchéité hydraulique et pneumatique statique radiale
Diamètre de tore Ød2 |
Profondeur du logement t 0/+0,05 |
Largeur du logement L1 0/+0,20 |
Rayon du logement R1 |
Jeu radial F/2 |
---|---|---|---|---|
1,02 | 0,75 | 1,20 | 0,10 | 0,03 |
1,27 | 0,90 | 1,40 | 0,10 | 0,03 |
1,52 | 1,15 | 1,70 | 0,20 | 0,04 |
1,78 | 1,40 | 2,00 | 0,20 | 0,05 |
2,62 | 2,25 | 3,00 | 0,30 | 0,08 |
3,53 | 3,10 | 4,00 | 0,40 | 0,08 |
5,33 | 4,75 | 6,00 | 0,40 | 0,10 |
6,99 | 6,20 | 8,00 | 0,60 | 0,10 |
Le tableau ci-dessous informe des recommandations de conception - Gorge rectangulaire - Etanchéité statique axiale
Diamètre de tore Ød2 |
Profondeur du logement h 0/+0,05 |
Largeur du logement L4 0/+0,20 |
Rayon du logement R1 |
Jeu radial F/2 |
---|---|---|---|---|
1,02 | 0,75 | 1,20 | 0,10 | 0,03 |
1,27 | 0,90 | 1,40 | 0,10 | 0,03 |
1,52 | 1,15 | 1,70 | 0,20 | 0,04 |
1,78 | 1,40 | 2,00 | 0,20 | 0,05 |
2,62 | 2,25 | 3,00 | 0,30 | 0,08 |
3,53 | 3,10 | 4,00 | 0,40 | 0,08 |
5,33 | 4,75 | 6,00 | 0,40 | 0,10 |
6,99 | 6,20 | 8,00 | 0,60 | 0,10 |
Le tableau ci-dessous informe des recommandations de conception - Gorge rectangulaire - Etanchéité hydraulique dynamique en translation
Diamètre de tore Ød2 |
Profondeur du logement t 0/+0,05 |
Largeur du logement L1 0/+0,20 |
Rayon du logement R1 |
Jeu radial F/2 |
---|---|---|---|---|
1,02 | 0,80 | 1,20 | 0,10 | 0,03 |
1,27 | 1,00 | 1,40 | 0,10 | 0,03 |
1,52 | 1,25 | 1,70 | 0,20 | 0,04 |
1,78 | 1,50 | 2,00 | 0,20 | 0,05 |
2,62 | 2,30 | 3,00 | 0,30 | 0,08 |
3,53 | 3,20 | 4,00 | 0,40 | 0,08 |
5,33 | 4,90 | 6,00 | 0,40 | 0,10 |
6,99 | 6,40 | 8,00 | 0,60 | 0,10 |
Le tableau ci-dessous informe des recommandations de conception - Gorge rectangulaire - Etanchéité hydraulique dynamique en rotation
Diamètre de tore Ød2 |
Profondeur du logement t 0/+0,05 |
Largeur du logement L1 0/+0,20 |
Rayon du logement R1 |
Jeu radial F/2 |
---|---|---|---|---|
1,02 | 0,80 | 1,20 | 0,10 | 0,03 |
1,27 | 1,00 | 1,40 | 0,10 | 0,03 |
1,52 | 1,25 | 1,70 | 0,20 | 0,04 |
1,78 | 1,50 | 2,00 | 0,20 | 0,05 |
2,62 | 2,30 | 3,00 | 0,30 | 0,08 |
3,53 | 3,20 | 4,00 | 0,40 | 0,08 |
5,33 | 4,90 | 6,00 | 0,40 | 0,10 |
6,99 | 6,40 | 8,00 | 0,60 | 0,10 |
Pour la réalisation des tubes et des tiges, nous conseillons de se rapprocher de l'acier ou bien encore la fonte non poreuse. Pour des applications dynamiques, le laiton, l'acier inoxydable non traité ou aussi l'aluminium ont des duretés moins importantes et ne sont donc pas recommandés en raison d'une usure plus importante.
Le respect de la rugosité favorise la qualité de l'étanchéité. Lors des pressions alternatives, les états de surface des gorges sont à améliorer.
Type de sollicitation | Type de surface | Rugosité Ra |
Rugosité Rz |
Rugosité |
---|---|---|---|---|
Radial - Statique | Sous pression non pulsatoire | |||
Surface à étancher (tige et cylindre) | 1,6 µm | 6,3 µm | 10,0 µm | |
Fond de gorge et flans de gorge | 1,6 µm | 6,3 µm | 10,0 µm | |
Sous pression pulsatoire | ||||
Surface à étancher (tige et cylindre) | 0,8 µm | 3,2 µm | 5,0 µm | |
Fond de gorge et flans de gorge | 1,6 µm | 6,3 µm | 10,0 µm | |
Radial - Dynamique | Surface à étancher (tige et cylindre) | 0,4 µm | 1,6 µm | 2,5 µm |
Fond de gorge et flans de gorge | 0,8 µm | 3,2 µm | 5,0 µm | |
Axial - Statique | Surface de serrage | 1,6 µm | 6,3 µm | 10,0 µm |
Flans de gorge | 1,6 µm | 6,3 µm | 10,0 µm |
Etant donné que les joints toriques sont montés pré-serrés lors du montage, il faut prévoir des chanfreins d'entrée et des arêtes arrondies en respectant les données du tableau ci-dessous.
Diamètre de tore Ød2 |
Rayon R1 |
Rayon R2 max |
Chanfrein C |
|
---|---|---|---|---|
15° | 20° | |||
1,02 | 0,10 | 0,20 | 2,00 | 1,50 |
1,27 | 0,10 | 0,20 | 2,00 | 1,50 |
1,52 | 0,20 | 0,20 | 2,50 | 2,00 |
1,78 | 0,20 | 0,20 | 2,50 | 2,00 |
2,62 | 0,30 | 0,20 | 3,00 | 2,50 |
3,53 | 0,40 | 0,20 | 3,50 | 3,00 |
5,33 | 0,40 | 0,20 | 4,00 | 3,50 |
6,99 | 0,60 | 0,20 | 5,00 | 4,00 |
Code article | Dimensions X'Ring |
Diamètre de tige |
Diamètre de gorge |
Largeur de gorge |
Largeur de gorge |
Largeur de gorge |
Rayon | Bague anti-extrusion |
---|---|---|---|---|---|---|---|---|
Ød5 f7 | ØD6 H9 | L1 0/+0,20 | L2 0/+0,20 | L3 0/+0,20 | R1 | Code article BECA 012 Tige |
||
001.QR003 | 4,47 x 1,78 | 4,00 | 7,00 | 2,00 | 3,40 | 4,80 | 0,20 | 012.004007 |
001.QR004 | 5,28 x 1,78 | 5,00 | 8,00 | 2,00 | 3,40 | 4,80 | 0,20 | 012.005008 |
001.QR005 | 6,07 x 1,78 | 6,00 | 9,00 | 2,00 | 3,40 | 4,80 | 0,20 | 012.006009 |
001.Q82178 | 8,20 x 1,78 | 8,00 | 11,00 | 2,00 | 3,40 | 4,80 | 0,20 | 012.008011 |
001.Q10226 | 10,20 x 2,62 | 10,00 | 14,60 | 3,00 | 4,40 | 5,80 | 0,30 | 012.010146 |
001.QR010 | 12,37 x 2,62 | 12,00 | 16,60 | 3,00 | 4,40 | 5,80 | 0,30 | 012.012166 |
001.QR011 | 13,94 x 2,62 | 14,00 | 18,60 | 3,00 | 4,40 | 5,80 | 0,30 | 012.014186 |
001.QR11A | 14,70 x 2,62 | 15,00 | 19,60 | 3,00 | 4,40 | 5,80 | 0,30 | 012.015196 |
001.Q16226 | 16,20 x 2,62 | 16,00 | 20,60 | 3,00 | 4,40 | 5,80 | 0,30 | 012.016206 |
001.Q18235 | 18,20 x 3,53 | 18,00 | 24,40 | 4,00 | 5,40 | 6,80 | 0,40 | 012.018244 |
001.QR016 | 20,22 x 3,53 | 20,00 | 26,40 | 4,00 | 5,40 | 6,80 | 0,40 | 012.020264 |
001.QR017 | 21,82 x 3,53 | 22,00 | 28,40 | 4,00 | 5,40 | 6,80 | 0,40 | 012.022284 |
001.QR019 | 24,99 x 3,53 | 25,00 | 31,40 | 4,00 | 5,40 | 6,80 | 0,40 | 012.025314 |
001.QR021 | 28,17 x 3,53 | 28,00 | 34,40 | 4,00 | 5,40 | 6,80 | 0,40 | 012.028344 |
001.QR022 | 29,74 x 3,53 | 30,00 | 36,40 | 4,00 | 5,40 | 6,80 | 0,40 | 012.030364 |
001.QR023 | 31,34 x 3,53 | 32,00 | 38,40 | 4,00 | 5,40 | 6,80 | 0,40 | 012.032384 |
001.QR025 | 34,52 x 3,53 | 35,00 | 41,40 | 4,00 | 5,40 | 6,80 | 0,40 | 012.035414 |
001.QR026 | 36,09 x 3,53 | 36,00 | 42,40 | 4,00 | 5,40 | 6,80 | 0,40 | 012.036424 |
001.QR029 | 40,64 x 5,33 | 40,00 | 49,80 | 6,00 | 7,70 | 9,40 | 0,40 | 012.040498 |
001.QR029 | 40,64 x 5,33 | 42,00 | 51,80 | 6,00 | 7,70 | 9,40 | 0,40 | 012.042518 |
001.Q45253 | 45,20 x 5,33 | 45,00 | 54,80 | 6,00 | 7,70 | 9,40 | 0,40 | 012.045548 |
001.QR031 | 46,99 x 5,33 | 48,00 | 57,80 | 6,00 | 7,70 | 9,40 | 0,40 | 012.048578 |
001.QR032 | 50,17 x 5,33 | 50,00 | 59,80 | 6,00 | 7,70 | 9,40 | 0,40 | 012.050598 |
001.QR032 | 50,17 x 5,33 | 52,00 | 61,80 | 6,00 | 7,70 | 9,40 | 0,40 | 012.052618 |
001.QR033 | 53,34 x 5,33 | 55,00 | 64,80 | 6,00 | 7,70 | 9,40 | 0,40 | 012.055648 |
001.QR034 | 56,52 x 5,33 | 56,00 | 65,80 | 6,00 | 7,70 | 9,40 | 0,40 | 012.056658 |
001.QR035 | 59,69 x 5,33 | 60,00 | 69,80 | 6,00 | 7,70 | 9,40 | 0,40 | 012.060698 |
001.QR036 | 62,87 x 5,33 | 63,00 | 72,80 | 6,00 | 7,70 | 9,40 | 0,40 | 012.063728 |
001.QR037 | 66,04 x 5,33 | 65,00 | 74,80 | 6,00 | 7,70 | 9,40 | 0,40 | 012.065748 |
001.QR038 | 69,22 x 5,33 | 70,00 | 79,80 | 6,00 | 7,70 | 9,40 | 0,40 | 012.070798 |
001.QR040 | 75,57 x 5,33 | 75,00 | 84,80 | 6,00 | 7,70 | 9,40 | 0,40 | 012.075848 |
001.QR041 | 78,74 x 5,33 | 80,00 | 89,80 | 6,00 | 7,70 | 9,40 | 0,40 | 012.080898 |
001.QR043 | 85,09 x 5,33 | 85,00 | 94,80 | 6,00 | 7,70 | 9,40 | 0,40 | 012.085948 |
001.QR045 | 91,44 x 5,33 | 90,00 | 99,80 | 6,00 | 7,70 | 9,40 | 0,40 | 012.090998 |
001.QR048 | 100,97 x 5,33 | 100,00 | 109,80 | 6,00 | 7,70 | 9,40 | 0,40 | 012.1001098 |
001.QR049 | 104,14 x 5,33 | 105,00 | 114,80 | 6,00 | 7,70 | 9,40 | 0,40 | 012.1051148 |
001.QR051 | 110,49 x 5,33 | 110,00 | 119,80 | 6,00 | 7,70 | 9,40 | 0,40 | 012.1101198 |
001.QR053 | 116,84 x 6,99 | 115,00 | 127,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.1151278 |
001.QR054 | 120,02 x 6,99 | 120,00 | 132,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.1201328 |
001.QR056 | 126,37 x 6,99 | 125,00 | 137,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.1251378 |
001.QR057 | 129,54 x 6,99 | 130,00 | 142,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.1301428 |
001.QR059 | 135,89 x 6,99 | 135,00 | 147,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.1351478 |
001.QR060 | 139,07 x 6,99 | 140,00 | 152,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.1401528 |
001.QR063 | 148,59 x 6,99 | 150,00 | 162,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.1501628 |
001.Q16056 | 160,50 x 6,99 | 160,00 | 172,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.1601728 |
001.QR067 | 170,82 x 6,99 | 170,00 | 182,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.1701828 |
001.QR068 | 177,17 x 6,99 | 180,00 | 192,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.1801928 |
001.QR070 | 189,87 x 6,99 | 190,00 | 202,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.1902028 |
001.QR072 | 202,57 x 6,99 | 200,00 | 212,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.2002128 |
001.QR073 | 215,27 x 6,99 | 210,00 | 222,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.2102228 |
001.QR073 | 215,27 x 6,99 | 220,00 | 232,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.2202328 |
001.QR074 | 227,97 x 6,99 | 230,00 | 242,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.2302428 |
001.QR075 | 240,67 x 6,99 | 240,00 | 252,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.2402528 |
001.QR076 | 253,37 x 6,99 | 250,00 | 262,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.2502628 |
001.QR078 | 278,77 x 6,99 | 280,00 | 292,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.2802928 |
001.QR080 | 304,17 x 6,99 | 300,00 | 312,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.3003128 |
001.QR081 | 316,87 x 6,99 | 320,00 | 332,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.3203328 |
001.QR084 | 354,97 x 6,99 | 350,00 | 362,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.3503628 |
001.QR084 | 354,97 x 6,99 | 360,00 | 372,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.3603728 |
001.Q40526 | 405,26 x 6,99 | 400,00 | 412,80 | 8,00 | 10,50 | 13,00 | 0,60 | 012.4004128 |
Code article | Dimensions X'Ring |
Diamètre d'alésage |
Diamètre de gorge |
Largeur de gorge |
Largeur de gorge |
Largeur de gorge |
Rayon | Bague anti-extrusion |
---|---|---|---|---|---|---|---|---|
ØD4 H8 | Ød3 h9 | L1 0/+0,20 | L2 0/+0,20 | L3 0/+0,20 | R1 | Code article BECA 012 Piston |
||
001.257178 | 2,57 x 1,78 | 6,00 | 3,00 | 2,00 | 3,40 | 4,80 | 0,20 | 012.006003 |
001.QR003 | 4,47 x 1,78 | 8,00 | 5,00 | 2,00 | 3,40 | 4,80 | 0,20 | 012.008005 |
001.QR005 | 6,07 x 1,78 | 10,00 | 7,00 | 2,00 | 3,40 | 4,80 | 0,20 | 012.010007 |
001.Q82178 | 8,20 x 1,78 | 12,00 | 9,00 | 2,00 | 3,40 | 4,80 | 0,20 | 012.012009 |
001.QR050 | 10,82 x 1,78 | 14,00 | 11,00 | 2,00 | 3,40 | 4,80 | 0,20 | 012.014011 |
001.Q10226 | 10,20 x 2,62 | 15,00 | 10,40 | 3,00 | 4,40 | 5,80 | 0,30 | 012.015104 |
001.QR009 | 10,77 x 2,62 | 16,00 | 11,40 | 3,00 | 4,40 | 5,80 | 0,30 | 012.016114 |
001.QR010 | 12,37 x 2,62 | 18,00 | 13,40 | 3,00 | 4,40 | 5,80 | 0,30 | 012.018134 |
001.QR11A | 14,70 x 2,62 | 20,00 | 15,40 | 3,00 | 4,40 | 5,80 | 0,30 | 012.020154 |
001.Q16226 | 16,20 x 2,62 | 22,00 | 17,40 | 3,00 | 4,40 | 5,80 | 0,30 | 012.022174 |
001.Q18235 | 18,20 x 3,53 | 25,00 | 18,60 | 4,00 | 5,40 | 6,80 | 0,40 | 012.025186 |
001.QR017 | 21,82 x 3,53 | 28,00 | 21,60 | 4,00 | 5,40 | 6,80 | 0,40 | 012.028216 |
001.QR018 | 23,39 x 3,53 | 30,00 | 23,60 | 4,00 | 5,40 | 6,80 | 0,40 | 012.030236 |
001.QR019 | 24,99 x 3,53 | 32,00 | 25,60 | 4,00 | 5,40 | 6,80 | 0,40 | 012.032256 |
001.QR021 | 28,17 x 3,53 | 35,00 | 28,60 | 4,00 | 5,40 | 6,80 | 0,40 | 012.035286 |
001.QR024 | 32,92 x 3,53 | 40,00 | 33,60 | 4,00 | 5,40 | 6,80 | 0,40 | 012.040336 |
001.QR025 | 34,52 x 3,53 | 42,00 | 35,60 | 4,00 | 5,40 | 6,80 | 0,40 | 012.042356 |
001.QR027 | 37,69 x 3,53 | 45,00 | 38,60 | 4,00 | 5,40 | 6,80 | 0,40 | 012.045386 |
001.QR028 | 37,47 x 5,33 | 48,00 | 38,20 | 6,00 | 7,70 | 9,40 | 0,40 | 012.048382 |
001.Q39253 | 39,20 x 5,33 | 50,00 | 40,20 | 6,00 | 7,70 | 9,40 | 0,40 | 012.050402 |
001.QR029 | 40,64 x 5,33 | 52,00 | 42,20 | 6,00 | 7,70 | 9,40 | 0,40 | 012.052422 |
001.QR030 | 43,82 x 5,33 | 55,00 | 45,20 | 6,00 | 7,70 | 9,40 | 0,40 | 012.055452 |
001.QR032 | 50,17 x 5,33 | 60,00 | 50,20 | 6,00 | 7,70 | 9,40 | 0,40 | 012.060502 |
001.QR033 | 53,34 x 5,33 | 63,00 | 53,20 | 6,00 | 7,70 | 9,40 | 0,40 | 012.063532 |
001.QR033 | 53,34 x 5,33 | 65,00 | 55,20 | 6,00 | 7,70 | 9,40 | 0,40 | 012.065552 |
001.QR035 | 59,69 x 5,33 | 70,00 | 60,20 | 6,00 | 7,70 | 9,40 | 0,40 | 012.070602 |
001.QR036 | 62,87 x 5,33 | 75,00 | 65,20 | 6,00 | 7,70 | 9,40 | 0,40 | 012.075652 |
001.QR038 | 69,22 x 5,33 | 80,00 | 70,20 | 6,00 | 7,70 | 9,40 | 0,40 | 012.080702 |
001.QR040 | 75,57 x 5,33 | 85,00 | 75,20 | 6,00 | 7,70 | 9,40 | 0,40 | 012.085752 |
001.QR041 | 78,74 x 5,33 | 90,00 | 80,20 | 6,00 | 7,70 | 9,40 | 0,40 | 012.090802 |
001.QR043 | 85,09 x 5,33 | 95,00 | 85,20 | 6,00 | 7,70 | 9,40 | 0,40 | 012.095852 |
001.QR045 | 91,44 x 5,33 | 100,00 | 90,20 | 6,00 | 7,70 | 9,40 | 0,40 | 012.100902 |
001.QR046 | 94,62 x 5,33 | 105,00 | 95,20 | 6,00 | 7,70 | 9,40 | 0,40 | 012.105952 |
001.QR048 | 100,97 x 5,33 | 110,00 | 100,20 | 6,00 | 7,70 | 9,40 | 0,40 | 012.1101002 |
001.QR049 | 104,14 x 5,33 | 115,00 | 105,20 | 6,00 | 7,70 | 9,40 | 0,40 | 012.1151052 |
001.QR051 | 110,49 x 5,33 | 120,00 | 110,20 | 6,00 | 7,70 | 9,40 | 0,40 | 012.1201102 |
001.QR052 | 113,67 x 5,33 | 125,00 | 115,20 | 6,00 | 7,70 | 9,40 | 0,40 | 012.1251152 |
001.120533 | 120,02 x 5,33 | 130,00 | 120,20 | 6,00 | 7,70 | 9,40 | 0,40 | 012.1301202 |
001.QR054 | 120,02 x 6,99 | 135,00 | 122,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.1351222 |
001.QR056 | 126,37 x 6,99 | 140,00 | 127,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.1401272 |
001.QR059 | 135,89 x 6,99 | 150,00 | 137,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.1501372 |
001.QR062 | 145,42 x 6,99 | 160,00 | 147,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.1601472 |
001.QR065 | 158,12 x 6,99 | 170,00 | 157,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.1701572 |
001.QR066 | 164,47 x 6,99 | 180,00 | 167,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.1801672 |
001.QR068 | 177,17 x 6,99 | 190,00 | 177,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.1901772 |
001.QR069 | 183,52 x 6,99 | 200,00 | 187,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.2001872 |
001.QR071 | 196,22 x 6,99 | 210,00 | 197,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.2101972 |
001.QR072 | 202,57 x 6,99 | 220,00 | 207,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.2202072 |
001.QR073 | 215,27 x 6,99 | 230,00 | 217,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.2302172 |
001.QR074 | 227,97 x 6,99 | 240,00 | 227,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.2402272 |
001.QR074 | 227,97 x 6,99 | 250,00 | 237,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.2502372 |
001.QR077 | 266,07 x 6,99 | 280,00 | 267,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.2802672 |
001.QR078 | 278,77 x 6,99 | 300,00 | 287,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.3002872 |
001.QR080 | 304,17 x 6,99 | 320,00 | 307,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.3203072 |
001.QR082 | 329,57 x 6,99 | 350,00 | 337,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.3503372 |
001.QR086 | 380,37 x 6,99 | 400,00 | 387,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.4003872 |
001.Q40526 | 405,26 x 6,99 | 420,00 | 407,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.4204072 |
001.Q43066 | 430,66 x 6,99 | 450,00 | 437,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.4504372 |
001.Q45606 | 456,06 x 6,99 | 480,00 | 467,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.4804672 |
001.Q48146 | 481,46 x 6,99 | 500,00 | 487,20 | 8,00 | 10,50 | 13,00 | 0,60 | 012.5004872 |
Code article | Dimensions X'Ring |
Diamètre de tige |
Diamètre de gorge |
Largeur de gorge |
Largeur de gorge |
Largeur de gorge |
Rayon | Bague anti-extrusion |
---|---|---|---|---|---|---|---|---|
Ød5 f7 | ØD6 H8 | L1 0/+0,20 | L2 0/+0,20 | L3 0/+0,20 | R1 | Code article BECA 011 Tige |
||
001.QR003 | 4,47 x 1,78 | 4,00 | 7,20 | 2,00 | 3,20 | 4,40 | 0,20 | 011.004072 |
001.QR004 | 5,28 x 1,78 | 5,00 | 8,20 | 2,00 | 3,20 | 4,40 | 0,20 | 011.005082 |
001.Q82178 | 8,20 x 1,78 | 8,00 | 11,20 | 2,00 | 3,20 | 4,40 | 0,20 | 011.008112 |
001.Q10226 | 10,20 x 2,62 | 10,00 | 14,80 | 2,80 | 4,00 | 5,20 | 0,30 | 011.010148 |
001.QR010 | 12,37 x 2,62 | 12,00 | 16,80 | 2,80 | 4,00 | 5,20 | 0,30 | 011.012168 |
001.QR012 | 15,54 x 2,62 | 15,00 | 19,80 | 2,80 | 4,00 | 5,20 | 0,30 | 011.015198 |
001.QR013 | 17,12 x 2,62 | 16,00 | 20,80 | 2,80 | 4,00 | 5,20 | 0,30 | 011.016208 |
001.QR014 | 18,72 x 2,62 | 18,00 | 22,80 | 2,80 | 4,00 | 5,20 | 0,30 | 011.018228 |
001.QR016 | 20,22 x 3,53 | 20,00 | 26,70 | 3,80 | 5,40 | 7,00 | 0,40 | 011.020267 |
001.QR018 | 23,39 x 3,53 | 22,00 | 28,70 | 3,80 | 5,40 | 7,00 | 0,40 | 011.022287 |
001.QR020 | 26,57 x 3,53 | 25,00 | 31,70 | 3,80 | 5,40 | 7,00 | 0,40 | 011.025317 |
001.QR022 | 29,74 x 3,53 | 28,00 | 34,70 | 3,80 | 5,40 | 7,00 | 0,40 | 011.028347 |
001.QR023 | 31,34 x 3,53 | 30,00 | 36,70 | 3,80 | 5,40 | 7,00 | 0,40 | 011.030367 |
001.QR024 | 32,92 x 3,53 | 32,00 | 38,70 | 3,80 | 5,40 | 7,00 | 0,40 | 011.032387 |
001.QR026 | 36,09 x 3,53 | 35,00 | 41,70 | 3,80 | 5,40 | 7,00 | 0,40 | 011.035417 |
001.QR027 | 37,69 x 3,53 | 36,00 | 42,70 | 3,80 | 5,40 | 7,00 | 0,40 | 011.036427 |
001.QR029 | 40,64 x 5,33 | 40,00 | 49,90 | 6,00 | 8,00 | 10,00 | 0,40 | 011.040499 |
001.QR030 | 43,82 x 5,33 | 42,00 | 51,90 | 6,00 | 8,00 | 10,00 | 0,40 | 011.042519 |
001.QR031 | 46,99 x 5,33 | 45,00 | 54,90 | 6,00 | 8,00 | 10,00 | 0,40 | 011.045549 |
001.QR032 | 50,17 x 5,33 | 48,00 | 57,90 | 6,00 | 8,00 | 10,00 | 0,40 | 011.048579 |
001.QR032 | 50,17 x 5,33 | 48,00 | 57,90 | 6,00 | 8,00 | 10,00 | 0,40 | 011.048579 |
001.QR033 | 53,34 x 5,33 | 50,00 | 59,90 | 6,00 | 8,00 | 10,00 | 0,40 | 011.050599 |
001.QR033 | 53,34 x 5,33 | 52,00 | 61,90 | 6,00 | 8,00 | 10,00 | 0,40 | 011.052619 |
001.QR034 | 56,52 x 5,33 | 55,00 | 64,90 | 6,00 | 8,00 | 10,00 | 0,40 | 011.055649 |
001.QR034 | 56,52 x 5,33 | 56,00 | 65,00 | 6,00 | 8,00 | 10,00 | 0,40 | 011.05665 |
001.QR036 | 62,87 x 5,33 | 60,00 | 69,90 | 6,00 | 8,00 | 10,00 | 0,40 | 011.060699 |
001.QR037 | 66,04 x 5,33 | 63,00 | 72,90 | 6,00 | 8,00 | 10,00 | 0,40 | 011.063729 |
001.QR037 | 66,04 x 5,33 | 65,00 | 74,90 | 6,00 | 8,00 | 10,00 | 0,40 | 011.065749 |
001.QR039 | 72,39 x 5,33 | 70,00 | 79,90 | 6,00 | 8,00 | 10,00 | 0,40 | 011.070799 |
001.QR041 | 78,74 x 5,33 | 75,00 | 84,90 | 6,00 | 8,00 | 10,00 | 0,40 | 011.075849 |
001.QR042 | 81,92 x 5,33 | 80,00 | 89,90 | 6,00 | 8,00 | 10,00 | 0,40 | 011.080899 |
001.QR044 | 88,27 x 5,33 | 85,00 | 94,90 | 6,00 | 8,00 | 10,00 | 0,40 | 011.085949 |
001.QR046 | 94,62 x 5,33 | 90,00 | 99,90 | 6,00 | 8,00 | 10,00 | 0,40 | 011.090999 |
001.QR047 | 97,99 x 5,33 | 95,00 | 104,90 | 6,00 | 8,00 | 10,00 | 0,40 | 011.0951049 |
001.QR049 | 104,14 x 5,33 | 100,00 | 109,90 | 6,00 | 8,00 | 10,00 | 0,40 | 011.1001099 |
001.QR051 | 110,49 x 5,33 | 105,00 | 114,90 | 6,00 | 8,00 | 10,00 | 0,40 | 011.1051149 |
001.QR053 | 116,84 x 6,99 | 110,00 | 123,30 | 7,70 | 10,20 | 12,70 | 0,60 | 011.1101233 |
001.QR054 | 120,02 x 6,99 | 115,00 | 128,30 | 7,70 | 10,20 | 12,70 | 0,60 | 011.1151283 |
001.QR055 | 123,19 x 6,99 | 120,00 | 133,30 | 7,70 | 10,20 | 12,70 | 0,60 | 011.1201333 |
001.QR057 | 129,54 x 6,99 | 125,00 | 138,30 | 7,70 | 10,20 | 12,70 | 0,60 | 011.1251383 |
001.QR059 | 135,89 x 6,99 | 130,00 | 143,30 | 7,70 | 10,20 | 12,70 | 0,60 | 011.1301433 |
001.QR062 | 145,42 x 6,99 | 140,00 | 153,30 | 7,70 | 10,20 | 12,70 | 0,60 | 011.1401533 |
001.QR065 | 158,12 x 6,99 | 150,00 | 163,30 | 7,70 | 10,20 | 12,70 | 0,60 | 011.1501633 |
001.QR066 | 164,47 x 6,99 | 160,00 | 173,30 | 7,70 | 10,20 | 12,70 | 0,60 | 011.1601733 |
001.QR069 | 183,52 x 6,99 | 180,00 | 193,30 | 7,70 | 10,20 | 12,70 | 0,60 | 011.1801933 |
001.QR072 | 202,57 x 6,99 | 200,00 | 213,30 | 7,70 | 10,20 | 12,70 | 0,60 | 011.2002133 |
001.QR001
|
001 | 2,90 | 1,78 |
001.QR002
|
002 | 3,68 | 1,78 |
001.QR003
|
003 | 4,47 | 1,78 |
001.QR03A
|
03A | 4,62 | 1,78 |
001.QR004
|
004 | 5,28 | 1,78 |
001.QR04A
|
04A | 5,70 | 1,78 |
001.QR005
|
005 | 6,07 | 1,78 |
001.QR05A
|
05A | 6,65 | 1,78 |
001.QR006
|
006 | 7,65 | 1,78 |
001.QR06A
|
06A | 8,70 | 1,78 |
001.QR007
|
007 | 9,25 | 1,78 |
001.QR07A
|
07A | 9,70 | 1,78 |
001.QR113
|
113 | 10,82 | 1,78 |
001.QR114
|
114 | 12,42 | 1,78 |
001.QR115
|
115 | 14,00 | 1,78 |
001.QR116
|
116 | 15,60 | 1,78 |
001.QR117
|
117 | 17,17 | 1,78 |
001.QR118
|
118 | 18,77 | 1,78 |
001.QR119
|
119 | 20,35 | 1,78 |
001.QR120
|
120 | 21,95 | 1,78 |
001.QR121
|
121 | 23,52 | 1,78 |
001.QR122
|
122 | 25,12 | 1,78 |
001.QR123
|
123 | 26,70 | 1,78 |
001.QR124
|
124 | 28,30 | 1,78 |
001.QR125
|
125 | 29,87 | 1,78 |
001.QR137
|
137 | 63,22 | 1,78 |
001.QR008
|
008 | 9,19 | 2,62 |
001.QR08A
|
08A | 9,80 | 2,62 |
001.QR009
|
009 | 10,77 | 2,62 |
001.QR09A
|
09A | 11,70 | 2,62 |
001.QR010
|
010 | 12,37 | 2,62 |
001.QR10A
|
10A | 12,80 | 2,62 |
001.QR10B
|
10B | 13,70 | 2,62 |
001.QR011
|
011 | 13,94 | 2,62 |
001.QR11A
|
11A | 14,70 | 2,62 |
001.QR012
|
012 | 15,54 | 2,62 |
001.QR013
|
013 | 17,12 | 2,62 |
001.QR13A
|
13A | 17,75 | 2,62 |
001.QR014
|
014 | 18,72 | 2,62 |
001.QR14A
|
14A | 19,60 | 2,62 |
001.QR217
|
217 | 20,30 | 2,62 |
001.QR218
|
218 | 21,89 | 2,62 |
001.QR219
|
219 | 23,47 | 2,62 |
001.QR220
|
220 | 25,07 | 2,62 |
001.QR221
|
221 | 26,64 | 2,62 |
001.QR222
|
222 | 28,24 | 2,62 |
001.QR223
|
223 | 29,82 | 2,62 |
001.QR224
|
224 | 31,42 | 2,62 |
001.QR225
|
225 | 32,99 | 2,62 |
001.QR226
|
226 | 34,60 | 2,62 |
