BECA 470

BECA 470
beca_470_3d_v1
beca_470_3d_v2

Description

Le profil BECA 470 est un joint racleur simple effet en NBR vulcanisé sur une cage métallique.

Avantages

Solution économique
Montage serré et précis dans le logement
Bon effet de raclage en externe

Données techniques

Température

-30°C / +100°C

Vitesse

1 m/s

Fluides en contact

Huiles hydrauliques minérales
Fluides difficilement inflammables
Fluides biocompatibles
Eau
Autres (contactez nos experts)

Applications

Agriculture
Hydraulique mobile
Manutention - Levage
Vérins hydrauliques

Matériaux

Joint profilé

NBR 90 Shore A

Cage métallique

Acier

Dimensions
Matériaux
Données techniques

Dimensions

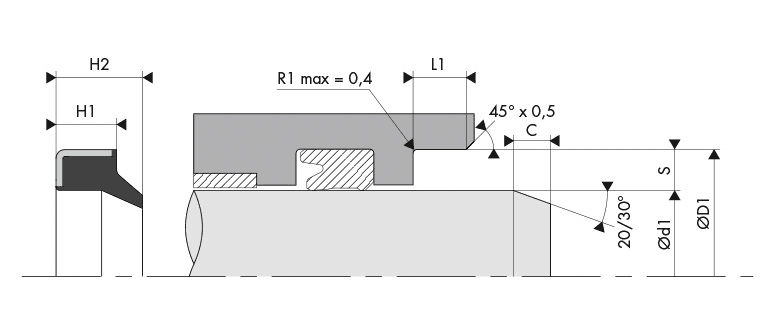

Schéma d'implantationLogement Gorge Joint racleur - Housing Groove Gland Wiper scraper seal BECA 470

Matériaux

Cage métallique

Le tableau ci-dessous présente les matériaux qu'il nous est possible de proposer au niveau des cages métalliques et des ressorts.

Application Matériau Norme Caractéristiques
Cage métallique Acier standard non allié AISI 1010
(DIN 1624)
Acier laminé à froid
Cage métallique Acier Chrome - Nickel AISI 304
(DIN 1.4301 - V2A)
Acier inoxydable standard

NBR

Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.

Résistance chimique Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, solutions alcalines et salines à basses températures
Eau (jusqu'à +100°C max)
Problème de compatibilité Carburants à haute teneur aromatique
Hydrocarbures aromatiques (benzène)
Hydrocarbures chlorés (trichloréthylène)
Solvants polaires (cétone, acétone, acide acétique, éthylène-ester)
Acides forts
Liquides de frein avec une base de glycol
Agents atmosphériques et ozone
Plage de température -30°C / +100°C
-40°C / +100°C avec notre NBR basse température



Données techniques

Logement Gorge Joint racleur - BECA 470

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfrein

La longueur ainsi que l'angle du chanfrein sont déterminés en fonction du joint de tige.

188 dimensions trouvées
470.0060133
Demande standard
6,00 13,00 3,00 4,50
470.0080154
Demande standard
8,00 15,00 4,50 7,00
470.0080165
Demande standard
8,00 16,00 5,00 8,00
470.0100162
Demande standard
10,00 16,00 2,00 3,15
470.0100163
Demande standard
10,00 16,00 3,00 4,50
470.0100185
Demande standard
10,00 18,00 5,00 8,00
470.0100205
Demande standard
10,00 20,00 5,00 8,00
470.0120183
Demande standard
12,00 18,00 3,00 4,50
470.0120184
Demande standard
12,00 18,00 4,00 6,00
470.0120185
Demande standard
12,00 18,00 5,00 7,00
470.0120204
Demande standard
12,00 20,00 4,00 6,00
470.0120225
Demande standard
12,00 22,00 5,00 8,00
470.0120227
Demande standard
12,00 22,00 7,00 10,00
470.0130204
Demande standard
13,00 20,00 4,00 6,00
470.0140203
Demande standard
14,00 20,00 3,50 5,00
470.0140204
Demande standard
14,00 20,00 4,00 5,00
470.0140223
Demande standard
14,00 22,00 3,00 4,00
470.0140247
Demande standard
14,00 24,00 7,00 10,00
470.0140255
Demande standard
14,00 25,00 5,00 8,00
470.0140257
Demande standard
14,00 25,00 7,00 10,00
470.0150255
Demande standard
15,00 25,00 5,00 8,00
470.0150257
Demande standard
15,00 25,00 7,00 10,00
470.0160223
Demande standard
16,00 22,00 3,00 4,00
470.0160224
Demande standard
16,00 22,00 4,00 6,00
470.0160243
Demande standard
16,00 24,00 3,00 4,00
470.0160265
Demande standard
16,00 26,00 5,00 8,00
470.0160267
Demande standard
16,00 26,00 7,00 10,00
470.0180265
Demande standard
18,00 26,00 5,00 8,00
470.0180285
Demande standard
18,00 28,00 5,00 7,00
470.0180287
Demande standard
18,00 28,00 7,00 10,00
470.0180355
Demande standard
18,00 35,00 5,00 8,00
470.0200264
Demande standard
20,00 26,00 4,00 6,00
470.0200265
Demande standard
20,00 26,00 5,00 8,00
470.0200274
Demande standard
20,00 27,00 4,00 6,00
470.0200283
Demande standard
20,00 28,00 3,00 5,00
470.0200285
Demande standard
20,00 28,00 5,00 8,00
470.0200304
Demande standard
20,00 30,00 4,00 6,00
470.0200305
Demande standard
20,00 30,00 5,00 8,00
470.0200307
Demande standard
20,00 30,00 7,00 10,00
470.0200327
Demande standard
20,00 32,00 7,00 10,00
470.0200357
Demande standard
20,00 35,00 7,00 10,00
470.0210283
Demande standard
21,00 28,00 3,50 5,00
470.0220285
Demande standard
22,00 28,00 5,00 8,00
470.0220305
Demande standard
22,00 30,00 5,00 8,00
470.0220325
Demande standard
22,00 32,00 5,00 7,00
470.0220327
Demande standard
22,00 32,00 7,00 10,00
470.0220355
Demande standard
22,00 35,00 5,00 8,00
470.0220357
Demande standard
22,00 35,00 7,00 10,00
470.0220385
Demande standard
22,00 38,00 5,00 8,00
470.0240325
Demande standard
24,00 32,00 5,00 7,00
 1 2 3 4
