Description

Le profil BECA 880 est une bague d'étanchéité usinée en PTFE vierge ou chargé de type U et précontraint par un insert en acier inoxydable. Il est généralement utilisé pour des applications hélicoïdales. Issu du profil BECA 880, le profil BECA 889 est réalisé spécialement pour les applications alimentaires. Il se distingue par le fait qu'un surmoulage de silicone vient masquer complètement le ressort, évitant ainsi que des produits alimentaires s'accumulent dans cette zone délicate à nettoyer.

Avantages

Adapté pour des systèmes statiques, rotatifs ou oscillatoires
Protection contre les effets de torsions mécaniques
Faible coefficient de frottement
Excellente résistance à l'abrasion
Large plage de température acceptée
Profils spéciaux pour les domaines médicaux, alimentaires ou pharmaceutiques

Données techniques

Température

-100°C / +260°C

Pression

En statique : 25 MPa
En dynamique : 15 MPa

Vitesse

2 m/s

Fluides en contact

La plupart des fluides
Fluides gazeux
Produits chimiques

Applications

Alimentaire
Médical
Pharmaceutique
Industrie générale

Matériaux

Joint profilé

PTFE vierge
PTFE chargé Carbone

Insert métallique

Acier inoxydable

Dimensions
Cote de montage
Matériaux
Données techniques

Dimensions

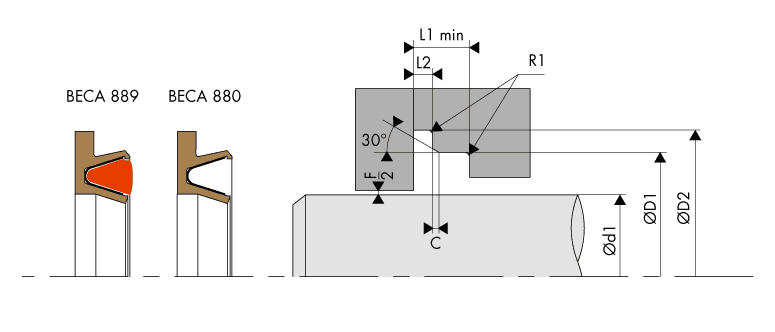

Schéma d'implantationLogement Gorge Joint hélicoïdal en PTFE - Housing Groove PTFE helicoidal seal - BECA 880 - 889

Cote de montage

Logement Gorge Joint hélicoïdal en PTFE - BECA 880 - 889

Série Diamètre de tige
Ød1 f8/h9
Diamètre de gorge Largeur de gorge Chanfrein Rayon
BECA 880
Série standard
BECA 880
Série étendue
ØD1 H9 ØD2 H10 L1 min L2 C R
880.1 5,0 - 19,9 20,0 - 200,0 d1 + 5,00 d1 + 9,00 3,60 0,85  0/-0,10 0,80 0,30
880.2 20,0 - 39,9 20,0 - 400,0 d1 + 7,00 d1 + 12,50 4,80 1,35  0/-0,15 1,10 0,40
880.3 40,0 - 399,9 320,0 - 700,0 d1 + 10,50 d1 + 17,50 7,10 1,80  0/-0,20 1,40 0,50
880.4 400,0 - 999,9 35,0 - 999,9 d1 + 14,00 d1 + 22,00 9,50 2,80  0/-0,20 1,60 0,60

Matériaux

Logement Gorge Joint hélicoïdal en PTFE - BECA 880 - 889

Joint profilé Insert métallique Température de service Surface de contact
Code Nature du matériau Couleur Code Nature du matériau en °C Nature du matériau
DP PTFE Vierge Blanc I AISI 301 -100°C / +260°C Acier, acier inoxydable, acier chromé, aluminium, bronze, fonte, surface traitée
DC PTFE chargé 25% Carbone Gris I AISI 301 -100°C / +260°C Acier, acier inoxydable, acier chromé, aluminium, bronze, fonte, surface traitée
K2 PTFE chargé 20% Ekonol Marron clair I AISI 301 -100°C / +260°C Acier, acier inoxydable, acier chromé, aluminium, bronze, fonte, surface traitée
DG PTFE chargé 15% Graphite Noir I AISI 301 -100°C / +260°C Acier, acier inoxydable, acier chromé, aluminium, bronze, fonte, surface traitée
DG PTFE chargé 15% Graphite Noir I AISI 301 -100°C / +260°C Acier, acier inoxydable, acier chromé, aluminium, bronze, fonte, surface traitée

Données techniques

Logement Gorge Joint hélicoïdal en PTFE - BECA 880 - 889

Dureté de l'arbre

Pour un bon fonctionnement en rotation du joint BECA 880, il est fortement recommandé d'obtenir une dureté minimum de 55 HRC.

Etat de surface

Fluides Surface dynamique Surface statique Flans de gorge
Fluides à faible et forte viscosités Ra = 0,2 µm Ra = 0,8 µm Ra = 0,8 µm
Rz = 1,6 µm Rz = 5,0 µm Rz = 5,0 µm
Rmax = 2,5 µm Rmax = 6,5 µm Rmax = 6,5 µm
Fluides gazeux Ra = 0,1 µm Ra = 0,3 µm Ra = 0,3 µm
Rz = 0,63 µm Rz = 2,2 µm Rz = 2,2 µm
Rmax = 1,0 µm Rmax = 3,5 µm Rmax = 3,5 µm

Chanfreins et rayons

Série Chanfrein
C
880.1 4,50
880.2 5,0
880.3 8,0
880.4 12,0
92 dimensions trouvées
880.005
Demande standard
5,00 8,40 11,40 2,40 0,60
880.1006
Demande standard
6,00 11,00 15,00 3,60 0,85
880.1008
Demande standard
8,00 13,00 17,00 3,60 0,85
880.1010
Demande standard
10,00 15,00 19,00 3,60 0,85
880.1012
Demande standard
12,00 17,00 21,00 3,60 0,85
880.1014
Demande standard
14,00 19,00 23,00 3,60 0,85
880.1015
Demande standard
15,00 20,00 24,00 3,60 0,85
880.1016
Demande standard
16,00 21,00 25,00 3,60 0,85
880.1018
Demande standard
18,00 23,00 27,00 3,60 0,85
880.2020
Demande standard
20,00 27,00 32,50 4,80 1,35
880.2022
Demande standard
22,00 29,00 34,50 4,80 1,35
880.2025
Demande standard
25,00 32,00 37,50 4,80 1,35
880.2028
Demande standard
28,00 35,00 40,50 4,80 1,35
880.2030
Demande standard
30,00 37,00 42,50 4,80 1,35
880.2032
Demande standard
32,00 39,00 44,50 4,80 1,35
880.2035
Demande standard
35,00 42,00 47,50 4,80 1,35
880.2036
Demande standard
36,00 43,00 48,50 4,80 1,35
880.2038
Demande standard
38,00 45,00 50,50 4,80 1,35
880.3040
Demande standard
40,00 50,50 57,50 7,10 1,80
880.3042
Demande standard
42,00 52,50 59,50 7,10 1,80
880.3045
Demande standard
45,00 55,50 62,50 7,10 1,80
880.3048
Demande standard
48,00 58,50 65,50 7,10 1,80
880.3050
Demande standard
50,00 60,50 67,50 7,10 1,80
880.3052
Demande standard
52,00 62,50 69,50 7,10 1,80
880.3055
Demande standard
55,00 65,50 72,50 7,10 1,80
880.3056
Demande standard
56,00 66,50 73,50 7,10 1,80
880.3058
Demande standard
58,00 68,50 75,50 7,10 1,80
880.3060
Demande standard
60,00 70,50 77,50 7,10 1,80
880.3062
Demande standard
62,00 72,50 79,50 7,10 1,80
880.3063
Demande standard
63,00 73,50 80,50 7,10 1,80
880.3065
Demande standard
65,00 75,50 82,50 7,10 1,80
880.3068
Demande standard
68,00 78,50 85,50 7,10 1,80
880.3070
Demande standard
70,00 80,50 87,50 7,10 1,80
880.3075
Demande standard
75,00 85,50 92,50 7,10 1,80
880.3080
Demande standard
80,00 90,50 97,50 7,10 1,80
880.3085
Demande standard
85,00 95,50 102,50 7,10 1,80
880.3090
Demande standard
90,00 100,50 107,50 7,10 1,80
880.3095
Demande standard
95,00 105,50 112,50 7,10 1,80
880.3100
Demande standard
100,00 110,50 117,50 7,10 1,80
880.3105
Demande standard
105,00 115,50 122,50 7,10 1,80
880.3110
Demande standard
110,00 120,50 127,50 7,10 1,80
880.3115
Demande standard
115,00 125,50 132,50 7,10 1,80
880.3120
Demande standard
120,00 130,50 137,50 7,10 1,80
880.3125
Demande standard
125,00 135,50 142,50 7,10 1,80
880.3130
Demande standard
130,00 140,50 147,50 7,10 1,80
880.3135
Demande standard
135,00 145,50 152,50 7,10 1,80
880.3140
Demande standard
140,00 150,50 157,50 7,10 1,80
880.3145
Demande standard
145,00 155,50 162,50 7,10 1,80
880.3150
Demande standard
150,00 160,50 167,50 7,10 1,80
880.3155
Demande standard
155,00 165,50 172,50 7,10 1,80
