BECA 010 SAE J518

BECA 010 SAE J518
BECA 010 SAE J518
beca_010-SAE-J518_3d_v1
beca_010-SAE-J518_3d_v2

Description

Le profil BECA 010 est un joint torique, anneau circulaire de section ronde, réalisé en élastomère et adapté pour les raccords hydrauliques SAE J518.

Avantages

Faible encombrement
Montage facile
Solution économique
Une symétrie réduisant les risques d'erreur de montage

Données techniques

Température

-30°C / +200°C

Pression

20 MPa

Fluides en contact

Huiles hydrauliques minérales
HL
HLP
HETG
HEPG
HEES
HFC
Autres (contactez nos experts)

Applications

Brides
Raccords

Matériaux

NBR 90 Shore A
FKM 90 Shore A

Dimensions
Matériaux
Préconisation de conception

Dimensions

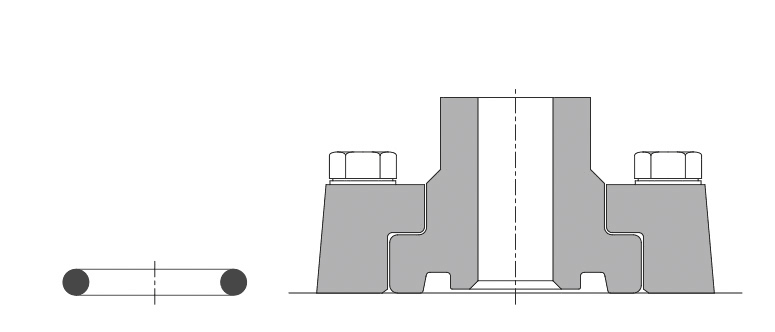

Schéma d'implantationLogement Gorge Joint statique Joint de bride - Housing Groove Static seal Flange seal - SAE J518 - BECA 010 B

Matériaux

NBR

Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.

Résistance chimique Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, solutions alcalines et salines à basses températures
Eau (jusqu'à +100°C max)
Problème de compatibilité Carburants à haute teneur aromatique
Hydrocarbures aromatiques (benzène)
Hydrocarbures chlorés (trichloréthylène)
Solvants polaires (cétone, acétone, acide acétique, éthylène-ester)
Acides forts
Liquides de frein avec une base de glycol
Agents atmosphériques et ozone
Plage de température -20°C / +120°C en statique pour du NBR 90 Shore A

FKM

En fonction de leur structure et de leur teneur en fluor, les élastomères fluorés peuvent varier en terme de résistance chimique et de résistance au froid. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints de moteur, pour le vide poussé.

Résistance chimique Huiles minérales et graisses, huiles ASTM n°1, IRM 902 et IRM 903.
Fluides difficilement inflammables (HFD)
Huiles de silicone et graisses
Huiles minérales et végétales et graisses
Hydrocarbures aliphatiques (propane, butane, pétrole)
Hydrocarbures aromatiques (benzène, toluène)
Hydrocarbures chlorés (trichloréthylène)
Essence (y compris à haute teneur en alcool)
Agents atmosphériques et ozone
Problème de compatibilité Liquides de frein avec une base de glycol
Gaz ammoniac
Acides organiques à faible poids moléculaire (acides formiques et acétiques)
Plage de température -10°C / +200°C en statique pour du FKM 90 Shore A

Préconisation de conception

Logement Gorge Joint de bride - SAE J518

Données de conception du logement

Dimension
de bride
Diamètre nominal
ØDN
Diamètre extérieur
ØD1 min - max
Section axiale
S min - max
Largeur
L1 min - max
1/2" 13 25,40 - 25,83 3,94 - 4,45 2,79 - 2,92
3/4" 19 31,75 - 31,88 3,94 - 4,45 2,79 - 2,92
1" 25 39,62 - 39,75 3,94 - 4,45 2,79 - 2,92
1 1/4" 32 44,45 - 44,58 3,94 - 4,45 2,79 - 2,92
1 1/2" 38 53,72 - 53,98 3,94 - 4,45 2,79 - 2,92
2" 51 63,25 - 63,50 3,94 - 4,45 2,79 - 2,92
6 dimensions trouvées
010.1A367
Demande standard
1/2" 13,00 18,64 3,53
010.1A371
Demande standard
3/4" 19,00 24,99 3,53
010.1A377
Demande standard
1" 25,00 32,92 3,53
010.1A380
Demande standard
1 1/4" 32,00 37,69 3,53
010.1A388
Demande standard
1 1/2" 38,00 47,22 3,53
010.1A397
Demande standard
2" 51,00 56,74 3,53
