BECA 005 Piston

BECA 005 Piston
beca_005_3d_v1
beca_005_3d_v2

Description

Le profil BECA 005 est un segment porteur usiné avec une coupe en sifflet à 30° en standard dans un matériau tubulaire composé d'une trame de coton à très fines mailles, imbibée de résine phénolique avec adjonction de lubrifiant. D'autres types de coupes peuvent être réalisés.

Avantages

Bonne stabilité dimensionnelle
Bonne absorption des vibrations
Bonnes caractéristiques de frottement
Bon fonctionnement à sec
Durée de vie élevée

Données techniques

Température

-40°C / +130°C

Vitesse

1 m/s

Résistance à la compression max.

270 à 340 N/mm²

Charges radiales en dynamique

max. 100 N/mm² à 25°C
max. 50 N/mm² > à 60°C

Applications

Vérins hydrauliques
Pelles hydrauliques
Hydraulique mobile
Engins de chantier
Presses

Matériaux

Résine phénolique PF
Résine phénolique PF + Graphite

Dimensions
Cote de montage
Matériaux
Préconisation de conception
Données techniques

Dimensions

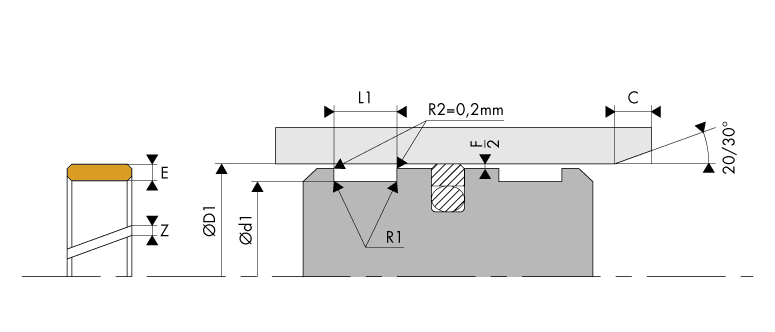

Schéma d'implantationLogement Gorge Bague de guidage Porteur Segment - Housing Groove Wear ring - BECA 005 Piston

Cote de montage

Logement Gorge Bague de guidage Porteur Segment - BECA 005 Piston

Cote de montage

ISO 10766 Diamètre d'alésage Diamètre de gorge Largeur de gorge Epaisseur
du joint
Jeu
ØD1 H9 Ød1 h8 L1 0/+0,20 E Z +/-0,50
* 16,0 - 50,0 D1 - 3,10 4,00 1,55 1,00
* 16,0 - 125,0 D1 - 5,00 5,60 2,50 1,25
* 25,0 - 250,0 D1 - 5,00 9,70 2,50 1,25
* 80,0 - 500,0 D1 - 5,00 15,00 2,50 1,25
* 125,0 - 999,9 D1 - 5,00 25,00 2,50 1,25
* 280,0 - 999,9 D1 - 8,00 25,00 4,00 2,00

D'autres dimensions sont réalisables ne tenant pas compte de la norme ISO 10766. Merci de contacter nos experts.

Matériaux

Résine phénolique

Les bagues de guidage BECA 005 en tige et piston sont réalisées à partir de tubes ronds en résine phénolique. Il s´agit d´un stratifié constitué de couches de tissu de coton de grande résistance, imprégnées de résine phénoplaste, agglomérées à chaud sous haute pression. Lors de la montée en pression et en température, la résine phénolique vient coller les couches enroulées qui deviennent indissociables après durcissement.

La résine phénolique offre une résistance mécanique élevée, à la fois dure et rigide, avec bonne tenue à l´impact, un bonne résistance à la flexion, à l´arrachement et à la compression. Il présente une bonne stabilité dimensionnelle avec une très faible reprise d'humidité.

Préconisation de conception

Dimensionnement du guidage

Les formules suivantes permettent de calculer la hauteur "H" du porteur en guidage de piston tout en tenant compte du jeu "Z" nécessaire aux extrémités de la bague après montage. Ce jeu "Z" compense la dilatation thermique sous l'effet de la température, et évite des pressions intermédiaires et des pressions de remorque dans le système.

H          =          (F x f) / (ØD1 x Cr)

avec :

H          =          Hauteur mini. du guidage (mm)
F          =          Force radiale maximum (N)
f           =          Coefficient de sécurité (que nous recommandons à 2)
ØD1      =          Diamètre d'alésage (mm)
Cr         =          Charge radiale en dynamique admissible (N/mm²)

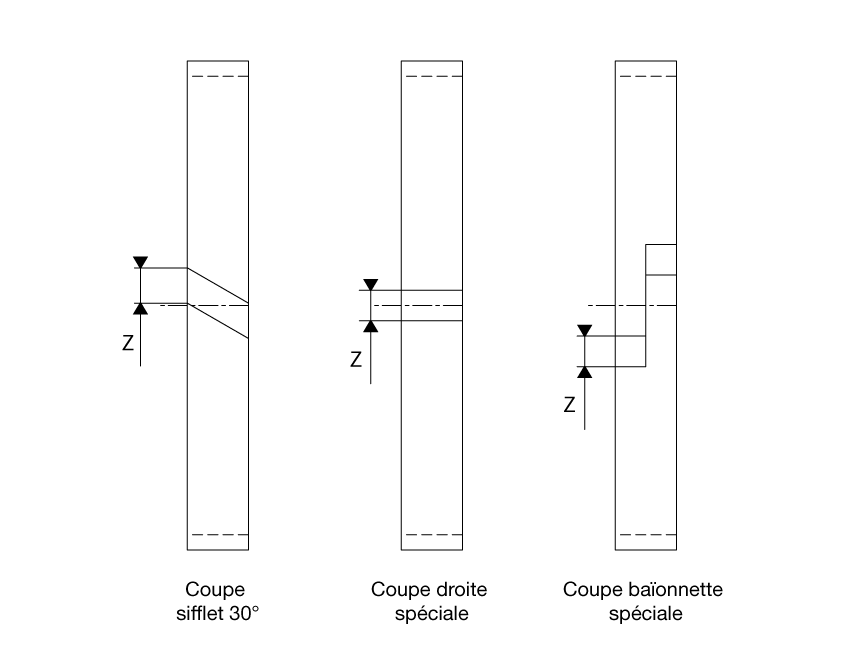

Types de coupe

Les bagues de guidage sont réalisées avec une coupe sifflet à 30° en standard. D'autres types de coupe sont possibles sur demande tel que le montre le schéma ci-dessous.

Types de coupe pour bague de guidage

Données techniques

Logement Gorge Bague de guidage Porteur Segment - BECA 005 Piston

Jeux d'extrusion

Epaisseur du joint
E
Jeu radial
F/2
1,55 0,50
2,50 0,90
4,00 1,50

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Rayons

Diamètre d'alésage
ØD1
Rayon
R1
≤ 250,0 0,20
> 250,0 0,40
225 dimensions trouvées
005.0080494
Demande standard
8,00 4,90 4,00 1,55
005.0100694
Demande standard
10,00 6,90 4,00 1,55
005.0120894
Demande standard
12,00 8,90 4,00 1,55
005.0141094
Demande standard
14,00 10,90 4,00 1,55
005.0151194
Demande standard
15,00 11,90 4,00 1,55
005.0160115
Demande standard
16,00 11,00 5,60 2,50
005.0161294
Demande standard
16,00 12,90 4,00 1,55
005.0180135
Demande standard
18,00 13,00 5,60 2,50
005.0181494
Demande standard
18,00 14,90 4,00 1,55
005.0200155
Demande standard
20,00 15,00 5,60 2,50
005.0201694
Demande standard
20,00 16,90 4,00 1,55
005.0220175
Demande standard
22,00 17,00 5,60 2,50
005.0221894
Demande standard
22,00 18,90 4,00 1,55
005.0250205
Demande standard
25,00 20,00 5,60 2,50
005.0250209
Demande standard
25,00 20,00 9,70 2,50
005.0252194
Demande standard
25,00 21,90 4,00 1,55
005.0270225
Demande standard
27,00 22,00 5,60 2,50
005.0270229
Demande standard
27,00 22,00 9,70 2,50
005.0272394
Demande standard
27,00 23,90 4,00 1,55
005.0280235
Demande standard
28,00 23,00 5,60 2,50
005.0280239
Demande standard
28,00 23,00 9,70 2,50
005.0282494
Demande standard
28,00 24,90 4,00 1,55
005.0300255
Demande standard
30,00 25,00 5,60 2,50
005.0300259
Demande standard
30,00 25,00 9,70 2,50
005.0302694
Demande standard
30,00 26,90 4,00 1,55
005.0320275
Demande standard
32,00 27,00 5,60 2,50
005.0320279
Demande standard
32,00 27,00 9,70 2,50
005.0322894
Demande standard
32,00 28,90 4,00 1,55
005.0330285
Demande standard
33,00 28,00 5,60 2,50
005.0330289
Demande standard
33,00 28,00 9,70 2,50
005.0332994
Demande standard
33,00 29,90 4,00 1,55
005.0350305
Demande standard
35,00 30,00 5,60 2,50
005.0350309
Demande standard
35,00 30,00 9,70 2,50
005.0353194
Demande standard
35,00 31,90 4,00 1,55
005.0360315
Demande standard
36,00 31,00 5,60 2,50
005.0360319
Demande standard
36,00 31,00 9,70 2,50
005.0363294
Demande standard
36,00 32,90 4,00 1,55
005.0370325
Demande standard
37,00 32,00 5,60 2,50
005.0370329
Demande standard
37,00 32,00 9,70 2,50
005.0373394
Demande standard
37,00 33,90 4,00 1,55
005.0380335
Demande standard
38,00 33,00 5,60 2,50
005.0380339
Demande standard
38,00 33,00 9,70 2,50
005.0383494
Demande standard
38,00 34,90 4,00 1,55
005.0400355
Demande standard
40,00 35,00 5,60 2,50
005.0400359
Demande standard
40,00 35,00 9,70 2,50
005.0403694
Demande standard
40,00 36,90 4,00 1,55
005.0410365
Demande standard
41,00 36,00 5,60 2,50
005.0410369
Demande standard
41,00 36,00 9,70 2,50
005.0413794
Demande standard
41,00 37,90 4,00 1,55
005.0420375
Demande standard
42,00 37,00 5,60 2,50
