BECA 655

BECA 655
beca_655_3d_v1
beca_655_3d_v2

Description

Le profil BECA 655 est un joint composite de piston double effet constitué d'une bague souple en élastomère, et d'une bague de frottement réalisée en Polyamide ou en POM avec une coupe baïonnette.

Avantages

Pas de vrillage avec la bague section carrée
Faible coefficient de frottement
Excellente résistance à l'extrusion
Compatible avec les huiles hydrauliques

Données techniques

Température

-30°C / +100°C

Pression

50 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales
Fluides difficilement inflammables
Fluides biocompatibles
Eau
Autres (contactez nos experts)

Applications

Agriculture
Hydraulique mobile
Vérins hydrauliques

Matériaux

Bague de frottement

Polyamide PA6
Résine acétale POM

Bague souple

NBR 70 Shore A

Dimensions
Cote de montage
Matériaux
Données techniques

Dimensions

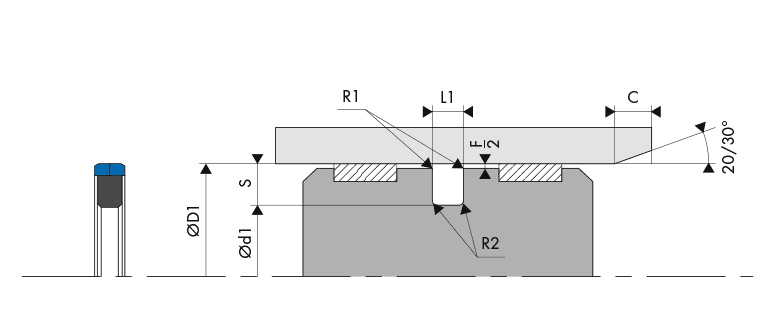

Schéma d'implantationLogement Gorge Joint de piston - Housing Groove Gland Piston seal BECA 655

Cote de montage

Logement Gorge Joint de piston - BECA 655

Cote de montage

Diamètre de gorge Largeur de gorge Section radiale
Ød1 h9 L1 0/+0,20 S
D1 - 11,00 4,20 5,50
D1 - 15,50 6,30 7,75
D1 - 21,00 8,10 10,50

Pour des applications spéciales > 40 MPa, il est conseillé d'utiliser la tolérance H8/f8 (alésage/piston) ou de choisir d'autres matériaux plus adaptés. Veuillez contacter nos experts.

Matériaux

Polyamide - PA6G

Parmi les polyamides, plus communément appelés «nylons», nous distinguons différents types. Les plus importants sont: PA 6, PA 66, PA 11 et PA 12. Les différences de propriétés physiques existant entre ces types s'expliquent principalement par leur composition et la structure de leurs chaînes moléculaires.
Le polyamide PA6G se caractérise par sa forte rigidité, son fort pouvoir de glissement, son excellente usinabilité, son excellente résistance à l'usure et à l'abrasion.

Avantages Haute résistance mécanique, rigidité, dureté et résilience
Bonne résistance à la fatigue
Haut pouvoir amortissant
Bonnes propriétés de glissement
Excellente résistance à l'usure
Bonnes propriétés d'isolation électrique
Bonne résistance aux rayonnements à haute énergie
Bonne usinabilité
Limites Moins bonne stabilité dimensionnelle que le POM
Plage de température -30°C / +120°C (180°C en pointe sur une très courte durée)

Résine acétale - POM

La résine acétale (POM ou Polyacétal) fait partie des thermoplastiques présentant de nombreux avantages - haute résistance mécanique, rigidité et dureté, excellente élasticité, bonne résistance au fluage, haute résistance aux chocs même à basse température, bonne résistance à l´usure, bon coefficient de glissement, usinabilité excellente, bonnes propriétés diélectriques. Aussi, le faible coefficient d'absorption d'eau, contrairement au polyamide (PA), permet à ce matériau d'obtenir une très bonne stabilité dimensionnelle.

Résistance chimique

Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Eau

Problème de compatibilité Acides
Plage de température -50°C / +115°C

NBR

Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.

Résistance chimique Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, solutions alcalines et salines à basses températures
Eau (jusqu'à +100°C max)
Problème de compatibilité Carburants à haute teneur aromatique
Hydrocarbures aromatiques (benzène)
Hydrocarbures chlorés (trichloréthylène)
Solvants polaires (cétone, acétone, acide acétique, éthylène-ester)
Acides forts
Liquides de frein avec une base de glycol
Agents atmosphériques et ozone
Plage de température -30°C / +100°C
-40°C / +100°C avec notre NBR basse température

Données techniques

Logement Gorge Joint de piston - BECA 655

Jeux d'extrusion

Pression
MPa
Jeu radial
F/2
20 MPa 0,25
35 MPa 0,20
40 MPa 0,15
50 MPa 0,10

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,05 - 0,2 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,4 - 1,6 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 0,63 - 2,5 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
5,50 0,30 0,50 3,00
7,75 0,30 0,90 4,00
10,50 0,30 0,90 5,00
19 dimensions trouvées
655.070HCK6
Demande standard
70,00 49,00 8,10
655.075HCK6
Demande standard
75,00 54,00 8,10
655.080HCK6
Demande standard
80,00 59,00 8,10
655.085HCK6
Demande standard
85,00 64,00 8,10
655.090HCK6
Demande standard
90,00 69,00 8,10
655.095HCK6
Demande standard
95,00 74,00 8,10
655.100HCK6
Demande standard
100,00 79,00 8,10
655.105HCK6
Demande standard
105,00 84,00 8,10
655.110HCK6
Demande standard
110,00 89,00 8,10
655.115HCK6
Demande standard
115,00 94,00 8,10
655.120HCK6
Demande standard
120,00 99,00 8,10
655.125HCK6
Demande standard
125,00 104,00 8,10
655.130HCK6
Demande standard
130,00 109,00 8,10
655.140HCK6
Demande standard
140,00 119,00 8,10
655.150HCK6
Demande standard
150,00 129,00 8,10
655.160HCK6
Demande standard
160,00 139,00 8,10
655.170HCK6
Demande standard
170,00 149,00 8,10
655.180HCK6
Demande standard
180,00 159,00 8,10
655.190HCK6
Demande standard
190,00 169,00 8,10
