BECA 570

BECA 570
beca_570_3d_v1
beca_570_3d_v2

Description

Le profil BECA 570 est un joint compact de piston double effet haute performance constitué d'une bague souple en élastomère avec renforts spéciaux de fibres, et d'une bague de guidage/anti-extrusion en POM. Il peut se monter dans une gorge selon la norme ISO 6547.

Avantages

Bon effet d'étanchéité
Excellente résistance à l'extrusion
Excellente résistance à l'usure
Etanchéité fiable pour des variations de pressions importantes et subites

Données techniques

Température

-30°C / +110°C

Pression

40 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales
Fluides difficilement inflammables
Fluides biocompatibles
Eau
Autres (contactez nos experts)

Applications

Agriculture
Hydraulique mobile
Vérins hydrauliques

Matériaux

Bague souple

NBR entoilé

Bagues de guidage / anti-extrusion

Résine acétale POM

Dimensions
Matériaux
Données techniques

Dimensions

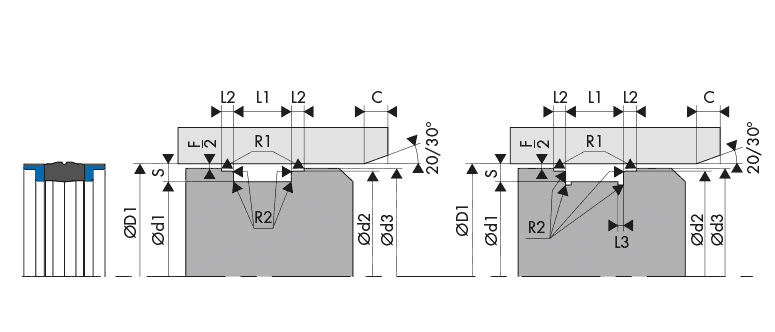

Schéma d'implantationLogement Gorge Joint de piston - Housing Groove Gland Piston seal BECA 570

Matériaux

NBR entoilé 80 Shore A

Le tissu de coton est imprégné d'une solution au nitrile (NBR) pour la réalisation des joints hydrauliques. Ce matériau présente une résistance élevée à l'usure et à la déformation, avec un bon coefficient de frottement, et une faible tendance au gonflement.

Résine acétale - POM

La résine acétale (POM ou Polyacétal) fait partie des thermoplastiques présentant de nombreux avantages - haute résistance mécanique, rigidité et dureté, excellente élasticité, bonne résistance au fluage, haute résistance aux chocs même à basse température, bonne résistance à l´usure, bon coefficient de glissement, usinabilité excellente, bonnes propriétés diélectriques. Aussi, le faible coefficient d'absorption d'eau, contrairement au polyamide (PA), permet à ce matériau d'obtenir une très bonne stabilité dimensionnelle.

Résistance chimique

Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Eau

Problème de compatibilité Acides
Plage de température -50°C / +115°C

Données techniques

Logement Gorge Joint de piston - BECA 570

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein mini
C
4,00 0,40 0,40 2,50
5,00 0,40 0,40 3,00
6,00 0,40 0,40 3,00
7,50 0,40 0,40 4,00
8,50 0,40 0,40 5,00
10,00 0,80 0,80 6,00
15,00 0,80 0,80 8,00
50 dimensions trouvées
570.R025AF8
Demande standard
25,00 17,00 21,00 24,40 13,50 3,20 2,10
570.3025AF8
Demande standard
25,00 17,00 22,00 24,00 10,00 4,00 -
570.S030AF8
Demande standard
30,00 21,00 27,00 29,00 13,50 2,10 -
570.R030AF8
Demande standard
30,00 22,00 26,00 29,40 13,50 3,20 2,10
570.0030AF8
Demande standard
30,00 22,00 26,00 29,40 13,50 3,20 -
570.R032AF8
Demande standard
32,00 24,00 28,00 31,40 15,50 3,20 3,10
570.3032AF8
Demande standard
32,00 24,00 29,00 31,00 10,00 4,00 -
570.0035AF8
Demande standard
35,00 27,00 31,00 34,40 15,50 3,20 -
570.R035AF8
Demande standard
35,00 27,00 31,00 34,40 15,50 3,20 3,10
570.2040AF8
Demande standard
40,00 30,00 35,40 38,40 16,30 6,35 -
570.0040AF8
Demande standard
40,00 32,00 36,00 39,40 15,50 3,20 -
570.R040AF8
Demande standard
40,00 32,00 36,00 39,40 15,50 3,20 3,10
570.3040AF8
Demande standard
40,00 32,00 37,00 39,00 10,00 4,00 -
570.0045AF8
Demande standard
45,00 37,00 41,00 44,40 15,50 3,20 -
570.R045AF8
Demande standard
45,00 37,00 41,00 44,40 15,50 3,20 3,10
570.0050AF8
Demande standard
50,00 38,00 46,00 49,40 20,50 4,20 -
570.3050AF8
Demande standard
50,00 40,00 47,00 49,00 12,50 4,00 -
570.0055AF8
Demande standard
55,00 43,00 51,00 54,40 20,50 4,20 -
570.0060AF8
Demande standard
60,00 48,00 56,00 59,40 20,50 4,20 -
570.0063AF8
Demande standard
63,00 51,00 59,00 62,40 20,50 4,20 -
570.3063AF8
Demande standard
63,00 53,00 60,00 62,00 12,50 4,00 -
570.0065AF8
Demande standard
65,00 53,00 61,00 64,40 20,50 4,20 -
570.0070AF8
Demande standard
70,00 58,00 66,00 69,40 20,50 4,20 -
570.0075AF8
Demande standard
75,00 63,00 71,00 74,40 20,50 4,20 -
570.3080AF8
Demande standard
80,00 65,00 76,00 78,50 20,00 5,00 -
570.0080AF8
Demande standard
80,00 66,00 76,00 79,40 22,50 5,20 -
570.0085AF8
Demande standard
85,00 71,00 81,00 84,40 22,50 5,20 -
570.0090AF8
Demande standard
90,00 76,00 86,00 89,40 22,50 5,20 -
570.3100AF8
Demande standard
100,00 85,00 96,00 98,50 20,00 5,00 -
570.0100AF8
Demande standard
100,00 86,00 96,00 99,40 22,50 5,20 -
570.0110AF8
Demande standard
110,00 96,00 106,00 109,40 22,50 5,20 -
570.0120AF8
Demande standard
120,00 106,00 116,00 119,40 22,50 5,20 -
570.3125AF8
Demande standard
125,00 105,00 120,00 123,00 25,00 6,30 -
570.0125AF8
Demande standard
125,00 108,00 121,00 124,40 26,50 7,20 -
570.5130AF8
Demande standard
130,00 105,00 122,60 127,50 25,30 3,50 -
570.3140AF8
Demande standard
140,00 120,00 135,00 138,00 25,00 6,30 -
570.0140AF8
Demande standard
140,00 123,00 136,00 139,40 26,50 7,20 -
570.0150AF8
Demande standard
150,00 133,00 146,00 149,40 26,50 7,20 -
570.5160AF8
Demande standard
160,00 140,00 155,00 158,00 25,00 6,30 -
570.0160AF8
Demande standard
160,00 143,00 156,00 159,40 26,50 7,20 -
570.0170AF8
Demande standard
170,00 153,00 166,00 169,40 26,50 7,20 -
570.3180AF8
Demande standard
180,00 150,00 172,00 178,00 36,00 7,20 -
570.0180AF8
Demande standard
180,00 163,00 176,00 179,40 26,50 7,20 -
570.3200AF8
Demande standard
200,00 170,00 192,00 197,00 36,00 12,50 -
570.0200AF8
Demande standard
200,00 180,00 196,00 199,40 31,50 9,20 -
570.0220AF8
Demande standard
220,00 200,00 216,00 219,40 31,50 9,20 -
570.0250AF8
Demande standard
250,00 230,00 246,00 249,40 31,50 9,20 -
570.0320AF8
Demande standard
320,00 290,00 312,00 317,00 36,00 12,50 -
570.0400AF8
Demande standard
400,00 360,00 392,00 397,00 50,00 16,00 -
570.0500AF8
Demande standard
500,00 460,00 492,00 497,00 50,00 16,00 -
