BECA 231

BECA 231
beca_231_3d_v1
beca_231_3d_v2

Description

Le profil BECA 231 est un joint de tige simple effet de type U à lèvres décalées et réalisé en Polyuréthane. Il peut se monter dans une gorge selon la norme ISO 5597.

Avantages

Effet d'étanchéité optimisé à basse et haute pression
Excellente résistance à l'abrasion et à l'extrusion
Montage en gorge fermée par déformation

Données techniques

Température

-30°C / +110°C

Pression

40 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales

Applications

Hydraulique mobile
Presses à injecter
Machines-outils
Presses
Vérins hydrauliques

Matériaux

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute Temp. 96 Shore A - Beige

Dimensions
Matériaux
Données techniques

Dimensions

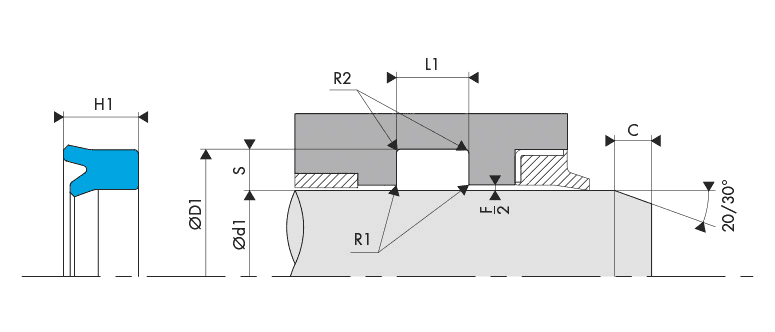

Schéma d'implantationLogement Gorge Joint de tige - Housing Groove Gland Rod seal BECA 231

Matériaux

PU

Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.

Résistance chimique Hydrocarbures aliphatiques purs (propane, butane)
Huiles minérales et de graisses
Huiles de silicone et de graisses
Eau jusqu'à +50°C
Problème de compatibilité Cétones, esters, éthers, alcools, glycols
Eau chaude, vapeur d'eau, alcalis, amines, acides
Plage de température -30°C / +90°C
-30°C / +110°C avec notre PUHT (150°C en pointe sur une courte durée)

Données techniques

Logement Gorge Joint de tige - BECA 231

Jeux d'extrusion

Diamètre de tige
Ød1
Jeu radial
F/2
≤ 5 MPa ≤ 10 MPa ≤ 20 MPa ≤ 30 MPa ≤ 40 MPa
≤ 60 mm 0,40 0,30 0,20 0,15 0,10
> 60 mm 0,50 0,40 0,30 0,20 0,15

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
3,50 0,20 0,40 2,00
4,00 0,20 0,60 2,50
5,00 0,20 1,00 2,50
7,50 0,20 1,00 4,00
12,50 0,20 1,30 6,00
20,00 0,20 1,80 8,00
78 dimensions trouvées
231.0060146
Demande standard
6,00 14,00 5,70 6,30
231.0080166
Demande standard
8,00 16,00 5,70 6,30
231.0100186
Demande standard
10,00 18,00 5,70 6,30
231.0100208
Demande standard
10,00 20,00 7,30 8,00
231.0120206
Demande standard
12,00 20,00 5,70 6,30
231.0120228
Demande standard
12,00 22,00 7,30 8,00
231.0140226
Demande standard
14,00 22,00 5,70 6,30
231.0140248
Demande standard
14,00 24,00 7,30 8,00
231.0160268
Demande standard
16,00 26,00 7,30 8,00
231.0200307
Demande standard
20,00 30,00 7,30 8,00
231.0200308
Demande standard
20,00 30,00 8,00 9,00
231.0220285
Demande standard
22,00 28,00 4,50 5,00
231.0220307
Demande standard
22,00 30,00 7,00 8,00
231.0220326
Demande standard
22,00 32,00 5,70 6,30
231.0220328
Demande standard
22,00 32,00 7,30 8,00
231.0250338
Demande standard
25,00 33,00 8,00 9,00
231.0250358
Demande standard
25,00 35,00 7,30 8,00
231.0280431
Demande standard
28,00 43,00 11,50 12,50
231.0300451
Demande standard
30,00 45,00 10,00 11,00
231.0350437
Demande standard
35,00 43,00 6,30 7,00
231.0350457
Demande standard
35,00 45,00 7,00 8,00
231.0360512
Demande standard
36,00 51,00 11,50 12,50
231.0400551
Demande standard
40,00 55,00 11,50 12,50
231.0420506
Demande standard
42,00 50,00 5,70 6,30
231.0450556
Demande standard
45,00 55,00 6,00 7,00
231.0450601
Demande standard
45,00 60,00 11,50 12,50
231.0500606
Demande standard
50,00 60,00 6,00 7,00
231.0500631
Demande standard
50,00 63,00 10,00 11,00
231.0500650
Demande standard
50,00 65,00 10,00 11,00
231.0500651
Demande standard
50,00 65,00 11,50 12,50
231.0550636
Demande standard
55,00 63,00 5,70 6,30
231.0560711
Demande standard
56,00 71,00 11,50 12,50
231.0560761
Demande standard
56,00 76,00 15,00 16,00
231.0630781
Demande standard
63,00 78,00 11,50 12,50
231.0630831
Demande standard
63,00 83,00 15,00 16,00
231.0650781
Demande standard
65,00 78,00 10,00 11,00
231.0650801
Demande standard
65,00 80,00 12,00 13,00
231.0700831
Demande standard
70,00 83,00 10,00 11,00
231.0700851
Demande standard
70,00 85,00 11,50 12,50
231.0700901
Demande standard
70,00 90,00 15,00 16,00
231.0750881
Demande standard
75,00 88,00 10,00 11,00
231.0750900
Demande standard
75,00 90,00 10,00 11,00
231.0750901
Demande standard
75,00 90,00 11,50 12,50
231.0800951
Demande standard
80,00 95,00 11,50 12,50
231.0801005
Demande standard
80,00 100,00 15,00 16,00
231.0851009
Demande standard
85,00 100,00 9,00 10,00
231.0901007
Demande standard
90,00 100,00 6,50 7,50
231.0901051
Demande standard
90,00 105,00 11,50 12,50
231.0901101
Demande standard
90,00 110,00 15,00 16,00
231.0951109
Demande standard
95,00 110,00 9,00 10,00
