Description

Le profil BECA 322 est un joint de tige simple effet de type U à lèvres égales constitué d'un joint profilé en Polyuréthane,d'un joint torique en NBR pour conserver sa mémoire élastique et d'une bague anti-extrusion triangulaire au talon en POM. Il peut se monter dans une gorge selon la norme ISO 5597.

Avantages

Très bonne étanchéité à faible pression
Mémoire élastique conservée grâce au joint torique
Excellente résistance à l'abrasion
Très bonne résistance à l'extrusion

Données techniques

Température

-30°C / +100°C

Pression

45 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales

Applications

Agriculture
Hydraulique mobile
Systèmes de levage
Presses à injecter
Vérins hydrauliques

Matériaux

Joint profilé

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute temp. 96 Shore A - Beige

Joint torique

NBR 70 Shore A

Bague anti-extrusion

Résine acétale POM

Dimensions
Matériaux
Données techniques

Dimensions

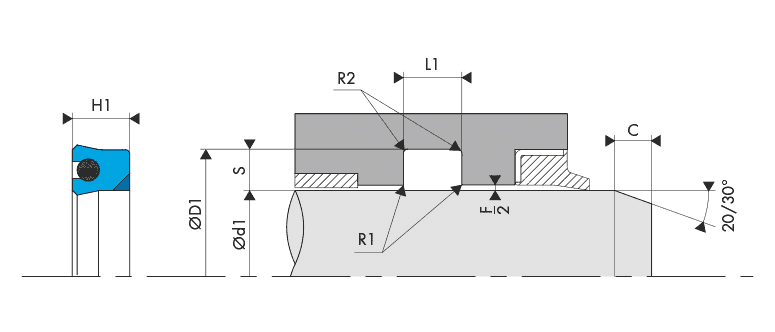

Schéma d'implantationLogement Gorge Joint de tige - Housing Groove Gland Rod seal BECA 322

Matériaux

PU

Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.

Résistance chimique Hydrocarbures aliphatiques purs (propane, butane)
Huiles minérales et de graisses
Huiles de silicone et de graisses
Eau jusqu'à +50°C
Problème de compatibilité Cétones, esters, éthers, alcools, glycols
Eau chaude, vapeur d'eau, alcalis, amines, acides
Plage de température

-30°C / +90°C
-30°C / +110°C avec notre PUHT (150°C en pointe sur une courte durée)

NBR

Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.

Résistance chimique Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, solutions alcalines et salines à basses températures
Eau (jusqu'à +100°C max)
Problème de compatibilité Carburants à haute teneur aromatique
Hydrocarbures aromatiques (benzène)
Hydrocarbures chlorés (trichloréthylène)
Solvants polaires (cétone, acétone, acide acétique, éthylène-ester)
Acides forts
Liquides de frein avec une base de glycol
Agents atmosphériques et ozone
Plage de température -30°C / +100°C
-40°C / +100°C avec notre NBR basse température

Résine acétale - POM

La résine acétale (POM ou Polyacétal) fait partie des thermoplastiques présentant de nombreux avantages - haute résistance mécanique, rigidité et dureté, excellente élasticité, bonne résistance au fluage, haute résistance aux chocs même à basse température, bonne résistance à l´usure, bon coefficient de glissement, usinabilité excellente, bonnes propriétés diélectriques. Aussi, le faible coefficient d'absorption d'eau, contrairement au polyamide (PA), permet à ce matériau d'obtenir une très bonne stabilité dimensionnelle.

Résistance chimique

Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Eau

Problème de compatibilité Acides
Plage de température -50°C / +115°C

Données techniques

Logement Gorge Joint de tige - BECA 322

Jeux d'extrusion

Pression
MPa
Jeu radial
F/2
20 MPa 0,30
25 MPa 0,25
35 MPa 0,15
40 MPa 0,10
45 MPa 0,07

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
3,00 0,20 0,40 2,00
4,00 0,40 0,60 2,50
5,00 0,80 1,00 2,50
7,50 0,80 1,00 4,00
10,00 0,80 1,00 5,00
118 dimensions trouvées
322.0060146
Demande standard
6,00 14,00 5,70 6,30
322.0080166
Demande standard
8,00 16,00 5,70 6,30
322.0100186
Demande standard
10,00 18,00 5,70 6,30
322.0100208
Demande standard
10,00 20,00 7,30 8,00
322.0120206
Demande standard
12,00 20,00 5,70 6,30
322.0120228
Demande standard
12,00 22,00 7,30 8,00
322.0140226
Demande standard
14,00 22,00 5,70 6,30
322.0140248
Demande standard
14,00 24,00 7,30 8,00
322.0160246
Demande standard
16,00 24,00 5,70 6,30
322.0160268
Demande standard
16,00 26,00 7,30 8,00
322.0180255
Demande standard
18,00 25,00 5,00 5,60
322.0180266
Demande standard
18,00 26,00 5,70 6,30
322.0180288
Demande standard
18,00 28,00 7,30 8,00
322.0200275
Demande standard
20,00 27,00 5,20 5,60
322.020028I
Demande standard
20,00 28,00 5,70 6,30
322.0200308
Demande standard
20,00 30,00 7,30 8,00
322.022030I
Demande standard
22,00 30,00 5,70 6,30
322.0220328
Demande standard
22,00 32,00 7,30 8,00
322.0250325
Demande standard
25,00 32,00 5,00 5,60
322.025033I
Demande standard
25,00 33,00 5,70 6,30
322.0250358
Demande standard
25,00 35,00 7,30 8,00
322.028036I
Demande standard
28,00 36,00 5,70 6,30
322.028038I
Demande standard
28,00 38,00 7,20 8,00
322.0280388
Demande standard
28,00 38,00 7,30 8,00
322.0280432
Demande standard
28,00 43,00 11,50 12,50
322.0300386
Demande standard
30,00 38,00 5,70 6,30
322.032040I
Demande standard
32,00 40,00 5,70 6,30
322.032042I
Demande standard
32,00 42,00 7,20 8,00
322.0320428
Demande standard
32,00 42,00 7,30 8,00
322.0320472
Demande standard
32,00 47,00 11,50 12,50
322.0350436
Demande standard
35,00 43,00 5,70 6,30
322.036044I
Demande standard
36,00 44,00 5,70 6,30
322.036046I
Demande standard
36,00 46,00 7,20 8,00
322.0360468
Demande standard
36,00 46,00 7,30 8,00
322.0360481
Demande standard
36,00 48,00 9,00 10,00
322.0360512
Demande standard
36,00 51,00 11,50 12,50
322.040050I
Demande standard
40,00 50,00 7,20 8,00
322.0400508
Demande standard
40,00 50,00 7,30 8,00
322.0400552
Demande standard
40,00 55,00 11,50 12,50
322.0420506
Demande standard
42,00 50,00 5,70 6,30
322.045055I
Demande standard
45,00 55,00 7,20 8,00
322.0450558
Demande standard
45,00 55,00 7,30 8,00
322.0450601
Demande standard
45,00 60,00 10,00 11,00
322.0450602
Demande standard
45,00 60,00 11,50 12,50
322.050060I
Demande standard
50,00 60,00 7,20 8,00
322.0500608
Demande standard
50,00 60,00 7,30 8,00
322.0500609
Demande standard
50,00 60,00 8,00 9,00
322.0500621
Demande standard
50,00 62,00 9,00 10,00
322.0500652
Demande standard
50,00 65,00 11,50 12,50
322.0550636
Demande standard
55,00 63,00 5,70 6,30
 1 2 3
