BECA 006 Piston

BECA 006 Piston
beca_006_3d_v1
beca_006_3d_v2

Description

Le profil BECA 006 est un segment porteur usiné avec une coupe en sifflet à 30° en standard en PTFE chargé ou en PE-UHMW selon le type d'application. Il est possible de proposer des bagues avec un "gauffrage" intégré. Le gauffrage est un ensemble de poches de lubrifiant permettant d'améliorer le frottement. D'autres types de coupes peuvent être réalisés.

Avantages

Conditions de lubrification importante et améliorée par les structures à larmes
Très bon coefficient de frottement, pas d'effet stick-slip
Grande résistance à l'usure, très bonne longévité
Absorption de particules étrangères augmentée
Bonne absorption des vibrations
Pas d'absorption d'eau pour le PE-UHMW

Données techniques

Température

PTFE chargé : -60°C / +150°C (+200°C)
PE-UHMW : -60°C / +80°C (+100°C)

Vitesse

PTFE chargé : 15 m/s
PE-UHMW : 2 m/s

Fluides en contact

Huiles hydrauliques minérales
Fluides biocompatibles
Eau
Air
Autres (contactez nos experts)

Résistance à la compression max.

30 à 35 N/mm²

Charges radiales en dynamique

PTFE chargé :
15 N/mm² à 25°C
12 N/mm² à 80°C
8 N/mm² à 120°C

PE-UHMW :
25 N/mm² à 25°C
10 N/mm² à 80°C

Applications

Agriculture
Alimentaire
Amortisseurs
Manutention
Applications à sec
Presses à injecter
Pneumatique
Presses
Robotique
Vérins standard

Matériaux

PTFE chargé Bronze
PTFE chargé Carbone
PE-UHMW

Dimensions
Cote de montage
Matériaux
Préconisation de conception
Données techniques

Dimensions

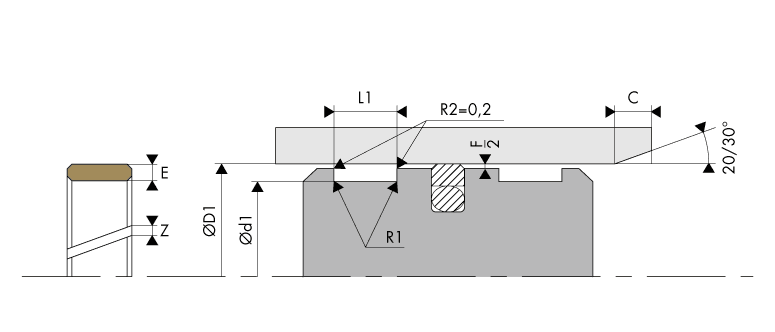

Schéma d'implantationLogement Gorge Bague de guidage Porteur Segment - Housing Groove Wear ring - BECA 006 Piston

Cote de montage

Logement Gorge Bague de guidage Porteur Segment - BECA 006 Piston

Cote de montage

ISO 10766 Diamètre d'alésage Diamètre de gorge Largeur de gorge Epaisseur du joint Jeu
ØD1 H9 Ød1 h8 L1 0/+0,20 E Z +/-0,50
* 8,0 - 20,0 D1 - 3,10 2,50 1,55 1,00
* 10,0 - 50,0 D1 - 3,10 4,00 1,55 1,00
* 16,0 - 140,0 D1 - 5,00 5,60 2,50 1,25
* 60,0 - 220,0 D1 - 5,00 9,70 2,50 1,25
* 130,0 - 400,0 D1 - 5,00 15,00 2,50 1,25
* 280,0 - 999,9 D1 - 5,00 25,00 2,50 1,25
* 280,0 - 999,9 D1 - 8,00 25,00 4,00 2,00

D'autres dimensions sont réalisables ne tenant pas compte de la norme ISO 10766. Merci de contacter nos experts

Matériaux

Nature du matériau Température de service Caractéristiques Surface de contact
PTFE chargé -60°C / +150°C (+200°C) Très bon coefficient de frottement
Bonne résistance à l'usure
Bonne résistance à l'extrusion
Excellente inertie chimique
Acier, acier chromé, fonte
PE-UHMW -60°C / +80°C Forte résistance à l'usure
Pas d'absorption d'eau
Faible coefficient de frottement, autolubrifié
Acier, acier inoxydable, acier chromé, aluminium, bronze, fonte, surface traitée

Préconisation de conception

Dimensionnement du guidage

Les formules suivantes permettent de calculer la hauteur "H" du porteur en guidage de piston tout en tenant compte du jeu "Z" nécessaire aux extrémités de la bague après montage. Ce jeu "Z" compense la dilatation thermique sous l'effet de la température, et évite des pressions intermédiaires et des pressions de remorque dans le système.

H          =          (F x f) / (ØD1 x Cr)

avec :

H          =          Hauteur mini. du guidage (mm)
F          =          Force radiale maximum (N)
f           =          Coefficient de sécurité (que nous recommandons à 2)
ØD1      =          Diamètre d'alésage (mm)
Cr         =          Charge radiale en dynamique admissible (N/mm²)

Types de coupe

Les bagues de guidage sont réalisées avec une coupe sifflet à 30° en standard. D'autres types de coupe sont possibles sur demande tel que le montre le schéma ci-dessous.

Types de coupe pour bague de guidage

Données techniques

Logement Gorge Bague de guidage Porteur Segment - BECA 006 Piston

Jeux d'extrusion

Diamètre d'alésage
ØD1
Jeu radial mini
F/2 min
Jeu radial maxi
F/2 max
8,0 - 20,0 0,20 0,30
21,0 - 100,0 0,25 0,40
101,0 - 250,0 0,30 0,60
251,0 - 500,0 0,40 0,80
501,0 - 1000,0 0,50 1,10
> 1000,0 0,60 1,20

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,05 - 0,2 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,4 - 1,6 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 0,63 - 2,5 µm ≤ 10,0 µm ≤ 16,0 µm

Rayons

Diamètre d'alésage
ØD1
Rayon
R1
≤ 250,0 0,20
> 250,0 0,40
225 dimensions trouvées
006.0080494
Demande standard
8,00 4,90 4,00 1,55
006.0100694
Demande standard
10,00 6,90 4,00 1,55
006.0120894
Demande standard
12,00 8,90 4,00 1,55
006.0141094
Demande standard
14,00 10,90 4,00 1,55
006.0151194
Demande standard
15,00 11,90 4,00 1,55
006.0160115
Demande standard
16,00 11,00 5,60 2,50
006.0161294
Demande standard
16,00 12,90 4,00 1,55
006.0180135
Demande standard
18,00 13,00 5,60 2,50
006.0181494
Demande standard
18,00 14,90 4,00 1,55
006.0200155
Demande standard
20,00 15,00 5,60 2,50
006.0201694
Demande standard
20,00 16,90 4,00 1,55
006.0220175
Demande standard
22,00 17,00 5,60 2,50
006.0221894
Demande standard
22,00 18,90 4,00 1,55
006.0250205
Demande standard
25,00 20,00 5,60 2,50
006.0250209
Demande standard
25,00 20,00 9,70 2,50
006.0252194
Demande standard
25,00 21,90 4,00 1,55
006.0270225
Demande standard
27,00 22,00 5,60 2,50
006.0270229
Demande standard
27,00 22,00 9,70 2,50
006.0272394
Demande standard
27,00 23,90 4,00 1,55
006.0280235
Demande standard
28,00 23,00 5,60 2,50
006.0280239
Demande standard
28,00 23,00 9,70 2,50
006.0282494
Demande standard
28,00 24,90 4,00 1,55
006.0300255
Demande standard
30,00 25,00 5,60 2,50
006.0300259
Demande standard
30,00 25,00 9,70 2,50
006.0302694
Demande standard
30,00 26,90 4,00 1,55
006.0320275
Demande standard
32,00 27,00 5,60 2,50
006.0320279
Demande standard
32,00 27,00 9,70 2,50
006.0322894
Demande standard
32,00 28,90 4,00 1,55
006.0330285
Demande standard
33,00 28,00 5,60 2,50
006.0330289
Demande standard
33,00 28,00 9,70 2,50
006.0332994
Demande standard
33,00 29,90 4,00 1,55
006.0350305
Demande standard
35,00 30,00 5,60 2,50
006.0350309
Demande standard
35,00 30,00 9,70 2,50
006.0353194
Demande standard
35,00 31,90 4,00 1,55
006.0360315
Demande standard
36,00 31,00 5,60 2,50
006.0360319
Demande standard
36,00 31,00 9,70 2,50
006.0363294
Demande standard
36,00 32,90 4,00 1,55
006.0370325
Demande standard
37,00 32,00 5,60 2,50
006.0370329
Demande standard
37,00 32,00 9,70 2,50
006.0373394
Demande standard
37,00 33,90 4,00 1,55
006.0380335
Demande standard
38,00 33,00 5,60 2,50
006.0380339
Demande standard
38,00 33,00 9,70 2,50
006.0383494
Demande standard
38,00 34,90 4,00 1,55
006.0400355
Demande standard
40,00 35,00 5,60 2,50
006.0400359
Demande standard
40,00 35,00 9,70 2,50
006.0403694
Demande standard
40,00 36,90 4,00 1,55
006.0410365
Demande standard
41,00 36,00 5,60 2,50
006.0410369
Demande standard
41,00 36,00 9,70 2,50
006.0413794
Demande standard
41,00 37,90 4,00 1,55
006.0420375
Demande standard
42,00 37,00 5,60 2,50
