Description

Le profil BECA 231/AE est un joint de tige simple effet de type U à lèvres décalées en polyuréthane avec une bague anti-extrusion en POM intégrée au talon. Il peut se monter dans une gorge selon la norme ISO 5597.

Avantages

Effet d'étanchéité optimisé à basse et haute pression
Excellente résistance à l'abrasion et à l'usure
Montage en gorge fermée par déformation

Données techniques

Température

-30°C / +110°C

Pression

45 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales

Applications

Hydraulique mobile
Presses à injecter
Machines-outils
Presses
Vérins hydrauliques

Matériaux

Joint profilé

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute Temp. 96 Shore A - Beige

Bague anti-extrusion

Résine acétale POM

Dimensions
Matériaux
Données techniques

Dimensions

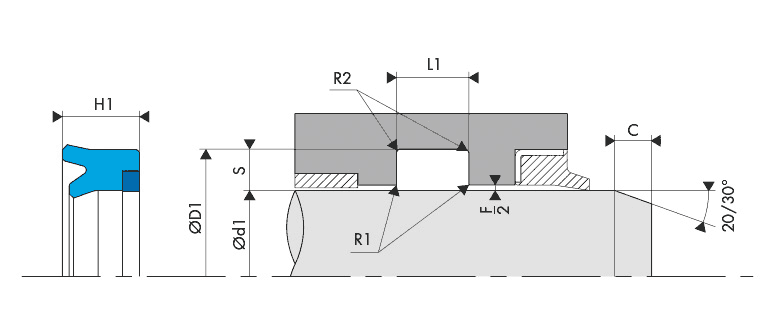

Schéma d'implantationLogement Gorge Joint de tige - Housing Groove Gland Rod seal BECA 231/AE

Matériaux

PU

Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.

Résistance chimique Hydrocarbures aliphatiques purs (propane, butane)
Huiles minérales et de graisses
Huiles de silicone et de graisses
Eau jusqu'à +50°C
Problème de compatibilité Cétones, esters, éthers, alcools, glycols
Eau chaude, vapeur d'eau, alcalis, amines, acides
Plage de température -30°C / +90°C
-30°C / +110°C avec notre PUHT

Résine acétale - POM

La résine acétale (POM ou Polyacétal) fait partie des thermoplastiques présentant de nombreux avantages - haute résistance mécanique, rigidité et dureté, excellente élasticité, bonne résistance au fluage, haute résistance aux chocs même à basse température, bonne résistance à l´usure, bon coefficient de glissement, usinabilité excellente, bonnes propriétés diélectriques. Aussi, le faible coefficient d'absorption d'eau, contrairement au polyamide (PA), permet à ce matériau d'obtenir une très bonne stabilité dimensionnelle.

Résistance chimique

Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Eau

Problème de compatibilité Acides
Plage de température -50°C / +115°C

Données techniques

Logement Gorge Joint de tige - BECA 231/AE

Jeux d'extrusion

Diamètre de tige
Ød1
Jeu radial
F/2
≤ 5 MPa ≤ 10 MPa ≤ 20 MPa ≤ 30 MPa ≤ 40 MPa ≤ 45 MPa
≤ 60 mm 0,40 0,30 0,20 0,15 0,10 0,07
> 60 mm 0,50 0,40 0,30 0,20 0,15 0,10

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
3,50 0,20 0,40 2,00
4,00 0,20 0,60 2,50
5,00 0,20 1,00 2,50
7,50 0,20 1,00 4,00
12,50 0,20 1,30 6,00
20,00 0,20 1,80 8,00
16 dimensions trouvées
231.1828AEG
Demande standard
18,00 28,00 8,00 9,00
231.R103004
Demande standard
30,00 40,00 10,00 11,00
231.350456E
Demande standard
35,00 45,00 6,50 7,50
231.R703504
Demande standard
35,00 45,00 6,50 7,50
231.035045E
Demande standard
35,00 45,00 10,00 11,00
231.R035045
Demande standard
35,00 45,00 10,00 11,00
231.04555AE
Demande standard
45,00 55,00 7,00 8,00
231.04658AE
Demande standard
46,00 58,00 12,00 13,00
231.2055065
Demande standard
55,00 65,00 12,00 13,00
231.E070083
Demande standard
70,00 83,00 13,00 14,00
231.1001154
Demande standard
100,00 115,00 13,00 14,00
231.0105BAE
Demande standard
105,00 125,00 12,00 13,00
231.105125E
Demande standard
105,00 125,00 15,00 16,00
231.E130150
Demande standard
130,00 150,00 16,00 17,00
231.200225E
Demande standard
200,00 225,00 15,00 16,00
231.E200225
Demande standard
200,00 225,00 20,00 21,00
