BECA 325

BECA 325
beca_325_3d_v1
beca_325_3d_v2

Description

Le profil BECA 325 est un joint de tige simple effet de type U à lèvres égales constitué d'un joint profilé en Polyuréthane,d'un joint torique en NBR pour conserver sa mémoire élastique et d'une bague anti-extrusion au talon en POM. Il peut se monter dans une gorge selon la norme ISO 5597.

Avantages

Très bonne étanchéité à faible pression
Mémoire élastique conservée grâce au joint torique
Excellente résistance à l'abrasion
Très bonne résistance à l'extrusion

Données techniques

Température

-30°C / +100°C

Pression

45 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales

Applications

Agriculture
Hydraulique mobile
Systèmes de levage
Presses à injecter
Vérins hydrauliques

Matériaux

Joint profilé

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute temp. 96 Shore A - Beige

Joint torique

NBR 70 Shore A

Bague anti-extrusion

Résine acétale POM

Dimensions
Matériaux
Données techniques

Dimensions

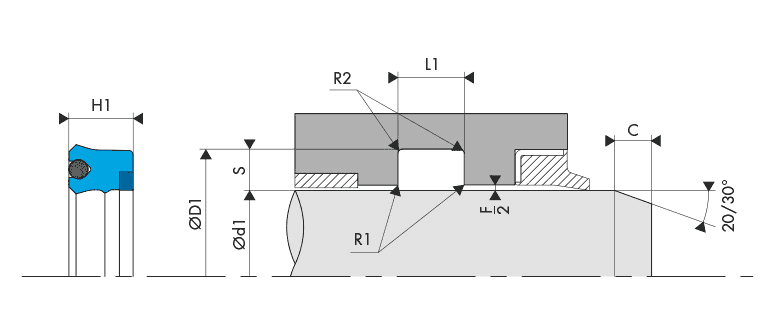

Schéma d'implantationLogement Gorge Joint de tige - Housing Groove Gland Rod seal BECA 325

Matériaux

PU

Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.

Résistance chimique Hydrocarbures aliphatiques purs (propane, butane)
Huiles minérales et de graisses
Huiles de silicone et de graisses
Eau jusqu'à +50°C
Problème de compatibilité Cétones, esters, éthers, alcools, glycols
Eau chaude, vapeur d'eau, alcalis, amines, acides
Plage de température

-30°C / +90°C
-30°C / +110°C avec notre PUHT (150°C en pointe sur une courte durée)

NBR

Caoutchouc nitrile (NBR) est le terme général pour l'acrylonitrile butadiène copolymère. La teneur en ACN peut varier entre 18% à 50%. Plus la teneur en acrylonitrile est importante, meilleure est la résistance à l'huile et au carburant. A l'inverse, l'élasticité et la déformation rémanente à la compression sont moins bonnes. Le NBR présente de bonnes propriétés mécaniques et une bonne résistance à l'usure. Cependant sa tenue aux agents atmosphériques et à l'ozone est relativement faible.

Résistance chimique Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Acides dilués, solutions alcalines et salines à basses températures
Eau (jusqu'à +100°C max)
Problème de compatibilité Carburants à haute teneur aromatique
Hydrocarbures aromatiques (benzène)
Hydrocarbures chlorés (trichloréthylène)
Solvants polaires (cétone, acétone, acide acétique, éthylène-ester)
Acides forts
Liquides de frein avec une base de glycol
Agents atmosphériques et ozone
Plage de température -30°C / +100°C
-40°C / +100°C avec notre NBR basse température

Résine acétale - POM

La résine acétale (POM ou Polyacétal) fait partie des thermoplastiques présentant de nombreux avantages - haute résistance mécanique, rigidité et dureté, excellente élasticité, bonne résistance au fluage, haute résistance aux chocs même à basse température, bonne résistance à l´usure, bon coefficient de glissement, usinabilité excellente, bonnes propriétés diélectriques. Aussi, le faible coefficient d'absorption d'eau, contrairement au polyamide (PA), permet à ce matériau d'obtenir une très bonne stabilité dimensionnelle.

Résistance chimique

Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Eau

Problème de compatibilité Acides
Plage de température -50°C / +115°C

Données techniques

Logement Gorge Joint de tige - BECA 325

Jeux d'extrusion

Pression
MPa
Jeu radial
F/2
25 MPa 0,35
35 MPa 0,30
40 MPa 0,25
45 MPa 0,20

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
3,00 0,20 0,40 2,00
4,00 0,40 0,60 2,50
5,00 0,80 1,00 2,50
7,50 0,80 1,00 4,00
10,00 0,80 1,00 5,00
71 dimensions trouvées
325.006014I
Demande standard
6,00 14,00 5,70 6,30
325.008016I
Demande standard
8,00 16,00 5,70 6,30
325.010018I
Demande standard
10,00 18,00 5,70 6,30
325.010020I
Demande standard
10,00 20,00 7,30 8,00
325.012020I
Demande standard
12,00 20,00 5,70 6,30
325.012022I
Demande standard
12,00 22,00 7,30 8,00
325.014022I
Demande standard
14,00 22,00 5,70 6,30
325.014024I
Demande standard
14,00 24,00 7,30 8,00
325.016024I
Demande standard
16,00 24,00 5,70 6,30
325.016026I
Demande standard
16,00 26,00 7,30 8,00
325.018025I
Demande standard
18,00 25,00 5,00 5,60
325.018026I
Demande standard
18,00 26,00 5,70 6,30
325.018028I
Demande standard
18,00 28,00 7,30 8,00
325.020028I
Demande standard
20,00 28,00 5,70 6,30
325.020030I
Demande standard
20,00 30,00 7,30 8,00
325.022030I
Demande standard
22,00 30,00 5,70 6,30
325.022032I
Demande standard
22,00 32,00 7,30 8,00
325.025032I
Demande standard
25,00 32,00 5,00 5,60
325.025033I
Demande standard
25,00 33,00 5,70 6,30
325.025035I
Demande standard
25,00 35,00 7,30 8,00
325.028038I
Demande standard
28,00 38,00 7,30 8,00
325.028043I
Demande standard
28,00 43,00 11,50 12,50
325.032040I
Demande standard
32,00 40,00 5,70 6,30
325.032042I
Demande standard
32,00 42,00 7,30 8,00
325.032047I
Demande standard
32,00 47,00 11,50 12,50
325.036046I
Demande standard
36,00 46,00 7,30 8,00
325.036051I
Demande standard
36,00 51,00 11,50 12,50
325.040050I
Demande standard
40,00 50,00 7,30 8,00
325.040055I
Demande standard
40,00 55,00 11,50 12,50
325.042050I
Demande standard
42,00 50,00 5,70 6,30
325.045055I
Demande standard
45,00 55,00 7,30 8,00
325.045060I
Demande standard
45,00 60,00 11,50 12,50
325.050060I
Demande standard
50,00 60,00 7,30 8,00
325.050065I
Demande standard
50,00 65,00 11,50 12,50
325.055063I
Demande standard
55,00 63,00 5,70 6,30
325.056071I
Demande standard
56,00 71,00 11,50 12,50
325.056076I
Demande standard
56,00 76,00 15,00 16,00
325.063078I
Demande standard
63,00 78,00 11,50 12,50
325.063083I
Demande standard
63,00 83,00 15,00 16,00
325.070080I
Demande standard
70,00 80,00 6,50 7,50
325.070085I
Demande standard
70,00 85,00 11,50 12,50
325.0700851
Demande standard
70,00 85,00 11,70 12,50
325.070090I
Demande standard
70,00 90,00 15,00 16,00
325.080095I
Demande standard
80,00 95,00 11,50 12,50
325.0800951
Demande standard
80,00 95,00 11,70 12,50
325.080100I
Demande standard
80,00 100,00 15,00 16,00
325.0901001
Demande standard
90,00 100,00 6,50 7,50
325.090105I
Demande standard
90,00 105,00 11,50 12,50
325.0901051
Demande standard
90,00 105,00 11,70 12,50
325.090110I
Demande standard
90,00 110,00 15,00 16,00
