BECA 200

BECA 200
beca_200_3d_v1
beca_200_3d_v2

Description

Le profil BECA 200 est un joint compo-compact de tige constitué d'une partie en élastomère et d'une bague anti-extrusion en POM en standard. Il peut se monter dans une gorge selon la norme ISO 5597.

Avantages

Excellente résistance à l'usure
Excellente résistance aux pressions élevées
Bonne résistance chimique
Montable en gorge fermée pour Ød1 ≥ 35,00 mm

Données techniques

Température

-30°C / +200°C

Pression

70 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales
Fluides difficilement inflammables
Fluides biocompatibles
Eau
Autres (contactez nos experts)

Applications

Hydraulique mobile
Presses
Rechange / Aftermarket
Vérins standard

Matériaux

Bague souple

NBR 80 Shore A
FKM 80 Shore A

Bague anti-extrusion

Résine acétale POM
PTFE chargé Bronze

Dimensions
Matériaux
Données techniques

Dimensions

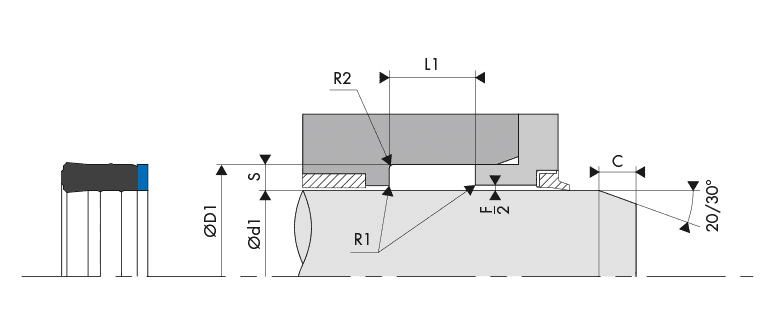

Schéma d'implantationLogement Gorge joint de tige Housing Groove rod seal BECA 200

Matériaux

NBR entoilé 80 Shore A

Le tissu de coton est imprégné d'une solution au nitrile (NBR) pour la réalisation des joints hydrauliques. Ce matériau présente une résistance élevée à l'usure et à la déformation, avec un bon coefficient de frottement, et une faible tendance au gonflement.

FKM 80 Shore A

En fonction de leur structure et de leur teneur en fluor, les élastomères fluorés peuvent varier en terme de résistance chimique et de résistance au froid. Cet élastomère à base de FKM est très souvent employé pour l'hydraulique et le pneumatique à température élevée, pour la robinetterie industrielle, pour l'injection / carburation, pour les joints de moteur, pour le vide poussé.

Résistance chimique Huiles minérales et graisses, huiles ASTM n°1, IRM 902 et IRM 903.
Fluides difficilement inflammables (HFD)
Huiles de silicone et graisses
Huiles minérales et végétales et graisses
Hydrocarbures aliphatiques (propane, butane, pétrole)
Hydrocarbures aromatiques (benzène, toluène)
Hydrocarbures chlorés (trichloréthylène)
Essence (y compris à haute teneur en alcool)
Agents atmosphériques et ozone
Problème de compatibilité Liquides de frein avec une base de glycol
Gaz ammoniac
Acides organiques à faible poids moléculaire (acides formiques et acétiques)
Plage de température -20°C / +200°C

Résine acétale - POM

La résine acétale (POM ou Polyacétal) fait partie des thermoplastiques présentant de nombreux avantages - haute résistance mécanique, rigidité et dureté, excellente élasticité, bonne résistance au fluage, haute résistance aux chocs même à basse température, bonne résistance à l´usure, bon coefficient de glissement, usinabilité excellente, bonnes propriétés diélectriques. Aussi, le faible coefficient d'absorption d'eau, contrairement au polyamide (PA), permet à ce matériau d'obtenir une très bonne stabilité dimensionnelle.

Résistance chimique

Hydrocarbures aliphatiques (propane, butane, le pétrole, le carburant diesel)
Huiles minérales et graisses
Fluides difficilement inflammables (HFA, HFB et HFC)
Eau

Problème de compatibilité Acides
Plage de température -50°C / +115°C

PTFE chargé Bronze

Le PTFE est un polymère thermoplastique se composant de tétrafluoroéthylène et présentant des propriétés exceptionnelles - coefficient de frottement très faible (frottement d'adhérence et de glissement presque égaux), physiologiquement neutre par des températures jusqu'à +200°C, propriétés d'isolation électrique excellentes, compatibilité chimique avec la plupart des fluides excellente. En revanche, ce matériau étant plastique et non élastique, il ne peut remplacer facilement les bases élastomères.

Le bronze, en tant que charge de remplissage, est ajouté au PTFE entre 40% et 60%. Ce matériau usiné présente une excellente résistance à l'usure, une faible déformation par fluage, une bonne conductibilité thermique.

Données techniques

Logement Gorge joint de tige BECA 200

Jeux d'extrusion

Pression
MPa
Jeu radial
F/2
25 MPa 0,80
30 MPa 0,70
50 MPa 0,50
70 MPa 0,35

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
5,00 0,40 0,60 2,50
7,50 0,80 1,00 4,00
10,00 0,80 1,00 5,00
12,50 1,00 1,20 6,50
30 dimensions trouvées
200.0028038
Demande standard
28,00 38,00 16,00
200.0030040
Demande standard
30,00 40,00 16,00
200.0032042
Demande standard
32,00 42,00 16,00
200.0035045
Demande standard
35,00 45,00 16,00
200.0036046
Demande standard
36,00 46,00 16,00
200.0040050
Demande standard
40,00 50,00 16,00
200.0045055
Demande standard
45,00 55,00 16,00
200.0045060
Demande standard
45,00 60,00 22,50
200.0046061
Demande standard
46,00 61,00 22,50
200.0050060
Demande standard
50,00 60,00 16,00
200.0051071
Demande standard
51,00 71,00 30,00
200.0055070
Demande standard
55,00 70,00 25,00
200.0056071
Demande standard
56,00 71,00 25,00
200.0060080
Demande standard
60,00 80,00 30,00
200.0061081
Demande standard
61,00 81,00 30,00
200.0063078
Demande standard
63,00 78,00 25,00
200.0065080
Demande standard
65,00 80,00 25,00
200.0070085
Demande standard
70,00 85,00 25,00
200.0070090
Demande standard
70,00 90,00 30,00
200.0071091
Demande standard
71,00 91,00 30,00
200.0080095
Demande standard
80,00 95,00 25,00
200.0080100
Demande standard
80,00 100,00 30,00
200.0081101
Demande standard
81,00 101,00 30,00
200.0090105
Demande standard
90,00 105,00 25,00
200.0090110
Demande standard
90,00 110,00 30,00
200.0091111
Demande standard
91,00 111,00 30,00
200.0100120
Demande standard
100,00 120,00 32,00
200.0110130
Demande standard
110,00 130,00 32,00
200.0125145
Demande standard
125,00 145,00 32,00
200.0140160
Demande standard
140,00 160,00 32,00
