BECA 335

BECA 335
beca_335_3d_v1
beca_335_3d_v2

Description

Le profil BECA 335 est un joint symétrique simple effet de type U à lèvres égales réalisé en Polyuréthane. Il peut être employé aussi bien pour des applications en tige qu'en piston.

Avantages

Effet d'étanchéité optimisé
Excellente résistance à l'abrasion
Très bonne résistance à l'usure

Données techniques

Température

-30°C / +110°C

Pression

30 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales

Applications

Agriculture
Hydraulique mobile
Systèmes de levage
Presses à injecter
Vérins hydrauliques

Matériaux

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute temp. 96 Shore A - Beige

Dimensions
Matériaux
Données techniques

Dimensions

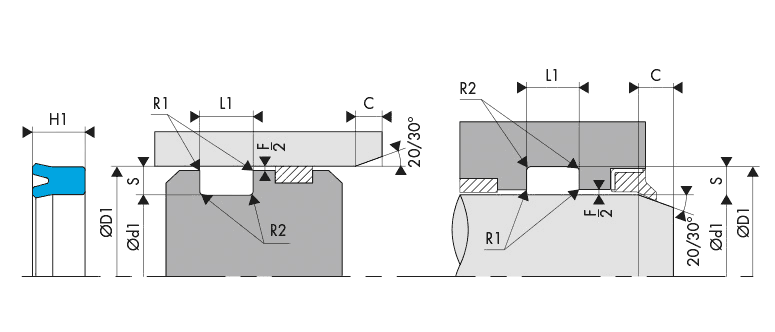

Schéma d'implantationLogement Gorge Joint de tige piston - Housing Groove Gland Rod piston seal BECA 335

Matériaux

PU

Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.

Résistance chimique Hydrocarbures aliphatiques purs (propane, butane)
Huiles minérales et de graisses
Huiles de silicone et de graisses
Eau jusqu'à +50°C
Problème de compatibilité Cétones, esters, éthers, alcools, glycols
Eau chaude, vapeur d'eau, alcalis, amines, acides
Plage de température -30°C / +90°C
-30°C / +110°C avec notre PUHT (150°C en pointe sur une courte durée)

Données techniques

Logement Gorge Joint de tige piston - BECA 335

Jeux d'extrusion

Diamètre d'alésage ØD1
Diamètre de tige Ød1
Jeu radial
F/2
≤ 5 MPa ≤ 10 MPa ≤ 20 MPa ≤ 30 MPa
≤ 60 mm 0,40 0,30 0,20 0,15
> 60 mm 0,50 0,40 0,30 0,20

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
3,00 0,20 0,40 2,00
4,00 0,20 0,40 2,50
5,00 0,40 0,60 3,00
7,50 0,80 1,00 4,00
10,00 0,80 1,00 5,00
262 dimensions trouvées
335.0040094
Demande standard
4,00 9,00 4,00 4,50
335.0040104
Demande standard
4,00 10,00 4,00 4,50
335.0700148
Demande standard
7,00 14,00 8,00 9,00
335.0140086
Demande standard
8,00 14,00 6,00 6,50
335.0100166
Demande standard
10,00 16,00 6,50 7,50
335.0180105
Demande standard
10,00 18,00 5,50 6,00
335.0180106
Demande standard
10,00 18,00 6,00 6,50
335.0120184
Demande standard
12,00 18,00 4,50 5,50
335.0120185
Demande standard
12,00 18,00 5,00 6,00
335.0120186
Demande standard
12,00 18,00 6,00 6,50
335.0190104
Demande standard
10,00 19,00 4,00 5,00
335.0190124
Demande standard
12,00 19,00 4,50 5,00
335.0200134
Demande standard
13,00 20,00 4,50 5,00
335.0200135
Demande standard
13,00 20,00 5,50 6,50
335.0130206
Demande standard
13,00 20,00 6,00 7,00
335.0200144
Demande standard
14,00 20,00 4,50 5,50
335.0140205
Demande standard
14,00 20,00 5,00 6,00
335.0100226
Demande standard
10,00 22,00 6,00 7,00
335.0220128
Demande standard
12,00 22,00 8,00 9,00
335.0220144
Demande standard
14,00 22,00 4,00 5,00
335.0220146
Demande standard
14,00 22,00 6,00 7,00
335.0220149
Demande standard
14,00 22,00 9,00 10,00
335.0220154
Demande standard
15,00 22,00 3,50 4,00
335.0160224
Demande standard
16,00 22,00 4,00 4,50
335.0120248
Demande standard
12,00 24,00 7,00 8,00
335.0240166
Demande standard
16,00 24,00 5,50 6,00
335.0160249
Demande standard
16,00 24,00 9,00 10,00
335.0250107
Demande standard
10,00 25,00 7,00 8,00
335.0250131
Demande standard
13,00 25,00 10,00 11,00
335.0250146
Demande standard
14,00 25,00 6,00 7,00
335.0250155
Demande standard
15,00 25,00 5,80 7,00
335.0250158
Demande standard
15,00 25,00 8,00 9,00
335.0250150
Demande standard
15,00 25,00 10,00 11,00
335.0250184
Demande standard
18,00 25,00 4,00 5,00
335.0250195
Demande standard
19,00 25,00 5,00 6,00
335.0250196
Demande standard
19,00 25,00 6,00 7,00
335.1925838
Demande standard
19,00 25,80 3,30 3,80
335.0260168
Demande standard
16,00 26,00 8,00 9,00
335.0180288
Demande standard
18,00 28,00 8,00 9,00
335.0200285
Demande standard
20,00 28,00 4,00 5,00
335.0300188
Demande standard
18,00 30,00 8,00 9,00
335.0300207
Demande standard
20,00 30,00 7,50 8,50
335.0300208
Demande standard
20,00 30,00 8,00 9,00
335.0300200
Demande standard
20,00 30,00 10,00 11,00
335.0220305
Demande standard
22,00 30,00 5,00 6,00
335.0220306
Demande standard
22,00 30,00 6,00 7,00
335.0250306
Demande standard
25,00 30,00 6,00 7,00
335.0320168
Demande standard
16,00 32,00 8,00 9,00
335.0320228
Demande standard
22,00 32,00 8,00 9,00
335.0240326
Demande standard
24,00 32,00 5,70 6,30
 1 2 3 4 5 6
