BECA 464

BECA 464
beca_464_3d_v1
beca_464_3d_v2

Description

Le profil BECA 464 est un joint racleur simple effet constitué d'une lèvre racleuse réalisée en Polyuréthane et dont le talon est biaisé.

Avantages

Bon effet de raclage en externe
Excellente résistance à l'abrasion et à l'usure
Montage facile par déformation

Données techniques

Température

-30°C / +110°C

Vitesse

1 m/s

Fluides en contact

Huiles hydrauliques minérales

Applications

Agriculture
Hydraulique mobile
Manutention - Levage
Vérins hydrauliques

Matériaux

PU 93 Shore A - Bleu
PU 96 Shore A - Bleu
PU Haute temp. 96 Shore A - Beige

Dimensions
Matériaux
Données techniques

Dimensions

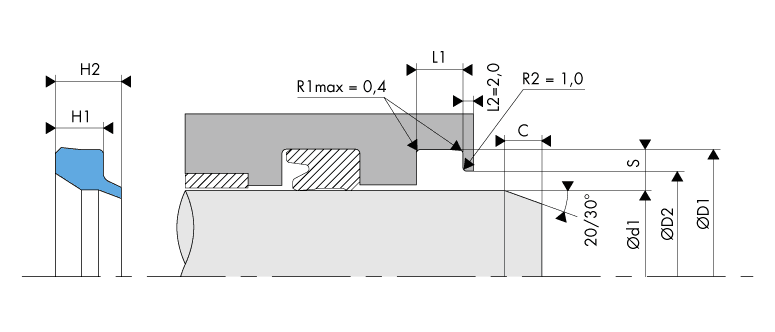

Schéma d'implantationLogement Gorge Joint racleur - Housing Groove Gland Wiper scraper seal BECA 464

Matériaux

PU

Le Polyuréthane est un matériau qui possède les propriétés élastiques du caoutchouc. Le dosage dans sa composition (diisocyanate, polyol, prolongateur de chaîne) est déterminant pour ses propriétés. Ce matériau se caractérise par une grande résistance mécanique, une bonne résistance à l'usure, un module d'élasticité important, une bonne flexibilité, une très bonne résistance à l'ozone et à l'oxydation.

Résistance chimique Hydrocarbures aliphatiques purs (propane, butane)
Huiles minérales et de graisses
Huiles de silicone et de graisses
Eau jusqu'à +50°C
Problème de compatibilité Cétones, esters, éthers, alcools, glycols
Eau chaude, vapeur d'eau, alcalis, amines, acides
Plage de température -30°C / +90°C
-30°C / +110°C avec notre PUHT (150°C en pointe sur une courte durée)

Données techniques

Logement Gorge Joint racleur - BECA 464

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfrein

La longueur ainsi que l'angle du chanfrein sont déterminés en fonction du joint de tige.

23 dimensions trouvées
464.3016022
Demande standard
16,00 22,00 18,50 4,00 5,30
464.3018024
Demande standard
18,00 24,00 20,50 4,00 5,30
464.3020026
Demande standard
20,00 26,00 22,50 4,00 5,30
464.3022028
Demande standard
22,00 28,00 24,50 4,00 5,30
464.3025033
Demande standard
25,00 33,00 28,00 5,00 6,40
464.3028036
Demande standard
28,00 36,00 31,00 5,00 6,40
464.0300404
Demande standard
30,00 40,00 35,00 4,00 8,00
464.3032040
Demande standard
32,00 40,00 35,00 5,00 6,40
464.3036044
Demande standard
36,00 44,00 39,00 5,00 6,40
464.3040048
Demande standard
40,00 48,00 43,00 5,00 6,40
464.3045053
Demande standard
45,00 53,00 48,00 5,00 6,40
464.3050058
Demande standard
50,00 58,00 53,00 5,00 6,40
464.3056066
Demande standard
56,00 66,00 59,00 6,00 7,30
464.3060068
Demande standard
60,00 68,00 63,00 5,00 6,70
464.3063073
Demande standard
63,00 73,00 66,00 6,00 7,30
464.3070080
Demande standard
70,00 80,00 73,00 6,00 7,30
464.3075083
Demande standard
75,00 83,00 78,00 5,00 6,70
464.3080090
Demande standard
80,00 90,00 83,00 6,00 7,30
464.3090098
Demande standard
90,00 98,00 93,00 5,00 6,70
464.3090100
Demande standard
90,00 100,00 93,00 6,00 7,30
464.3100115
Demande standard
100,00 115,00 104,00 8,50 10,30
464.3105113
Demande standard
105,00 113,00 102,00 5,00 6,70
464.3110125
Demande standard
110,00 125,00 114,00 8,50 10,30
