Description

Le profil BECA 301 est un joint symétrique simple effet compact constitué d'un joint profilé en NBR entoilé. Il peut se monter dans une gorge selon la norme ISO 5597.

Avantages

Effet d'étanchéité optimisé
Bonne compatibilité chimique selon le matériau choisi
Excellente résistance à l'usure
Bonne résistance à l'extrusion

Données techniques

Température

-30°C / +110°C

Pression

25 MPa

Vitesse

0,5 m/s

Fluides en contact

Huiles hydrauliques minérales
Fluides difficilement inflammables
Fluides biocompatibles
Eau
Autres (contactez nos experts)

Applications

Hydraulique mobile
Manutention - Levage
Presses
Vérins hydrauliques

Matériaux

NBR entoilé

Dimensions
Matériaux
Données techniques

Dimensions

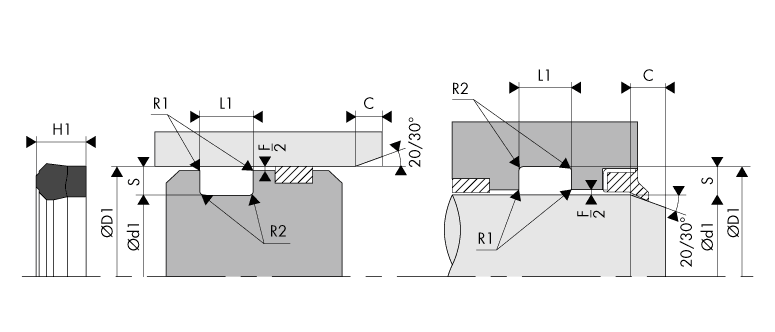

Schéma d'implantationLogement Gorge Joint de tige / piston - Housing Groove Gland Rod / Piston seal BECA 301

Matériaux

NBR entoilé 80 Shore A

Le tissu de coton est imprégné d'une solution au nitrile (NBR) pour la réalisation des joints hydrauliques. Ce matériau présente une résistance élevée à l'usure et à la déformation, avec un bon coefficient de frottement, et une faible tendance au gonflement.

Données techniques

Logement Gorge Joint de tige / piston - BECA 301

Jeux d'extrusion

Pression
MPa
Jeu radial
F/2
15 MPa 0,20
25 MPa 0,10

Etats de surface

Rugosité Surface dynamique Surface statique Flans de gorge
Ra 0,1 - 0,4 µm ≤ 1,6 µm ≤ 3,2 µm
Rz 0,63 - 2,5 µm ≤ 6,3 µm ≤ 10,0 µm
Rmax 1,0 - 4,0 µm ≤ 10,0 µm ≤ 16,0 µm

Chanfreins et rayons

Section radiale
S
Rayon
R1
Rayon
R2
Chanfrein
C
4,00 0,20 0,40 2,00
5,00 0,40 0,70 2,50
6,00 0,70 1,10 3,00
7,50 0,70 1,10 4,00
10,00 1,00 1,10 5,00
82 dimensions trouvées
301.1582224
Demande standard
15,87 22,22 4,76 5,50
301.6016024
Demande standard
16,00 24,00 5,70 6,30
301.0172655
Demande standard
17,00 26,00 5,50 6,00
301.0180245
Demande standard
18,00 24,00 4,70 5,50
301.0180266
Demande standard
18,00 26,00 6,00 7,00
301.0202655
Demande standard
20,00 26,00 5,50 6,30
301.6020028
Demande standard
20,00 28,00 5,70 6,30
301.1020028
Demande standard
20,00 28,00 6,50 7,50
301.6022030
Demande standard
22,00 30,00 5,70 6,30
301.7022030
Demande standard
22,00 30,00 6,50 7,00
301.0220347
Demande standard
22,00 34,00 7,00 8,00
301.1370870
Demande standard
22,23 34,93 9,53 10,50
301.6025033
Demande standard
25,00 33,00 5,70 6,30
301.0250335
Demande standard
25,00 33,00 5,70 6,30
301.1025033
Demande standard
25,00 33,00 6,50 7,00
301.0250358
Demande standard
25,00 35,00 9,50 10,50
301.6028036
Demande standard
28,00 36,00 5,70 6,30
301.0280364
Demande standard
28,00 36,00 6,50 7,00
301.1028036
Demande standard
28,00 36,00 6,50 7,00
301.8028038
Demande standard
28,00 38,00 7,50 8,00
301.2863545
Demande standard
28,57 34,92 4,76 5,50
301.1030038
Demande standard
30,00 38,00 5,70 6,30
301.0300407
Demande standard
30,00 40,00 7,30 7,50
301.6032040
Demande standard
32,00 40,00 5,70 6,30
301.1032040
Demande standard
32,00 40,00 6,50 7,00
301.1035043
Demande standard
35,00 43,00 5,70 6,30
301.0350458
Demande standard
35,00 45,00 6,50 7,50
301.1035050
Demande standard
35,00 50,00 10,00 11,00
301.9036048
Demande standard
36,00 48,00 8,20 9,00
301.7038050
Demande standard
38,00 50,00 6,50 7,00
301.9038050
Demande standard
38,00 50,00 8,20 9,00
301.3814766
Demande standard
38,10 47,62 6,35 7,00
301.0381556
Demande standard
38,10 55,56 11,11 12,00
301.6040048
Demande standard
40,00 48,00 5,70 6,30
301.1040048
Demande standard
40,00 48,00 6,50 7,00
301.3400486
Demande standard
40,00 48,00 6,50 7,00
301.0400481
Demande standard
40,00 48,00 10,00 11,00
301.0400482
Demande standard
40,00 48,00 11,50 12,50
301.8040050
Demande standard
40,00 50,00 7,50 8,00
301.2040050
Demande standard
40,00 50,00 8,00 9,00
301.1040050
Demande standard
40,00 50,00 10,40 11,00
301.1040055
Demande standard
40,00 55,00 10,00 11,00
301.0400603
Demande standard
40,00 60,00 13,50 14,50
301.1681181
Demande standard
42,85 30,15 9,52 10,50
301.0440537
Demande standard
44,45 53,97 7,13 8,00
301.0445603
Demande standard
44,45 60,33 10,40 11,11
301.0445617
Demande standard
44,45 61,72 11,00 11,60
301.0450521
Demande standard
45,00 52,00 11,00 11,50
301.2045055
Demande standard
45,00 55,00 7,50 8,00
301.1045055
Demande standard
45,00 55,00 10,40 11,00
