BECA SR

BECA SR

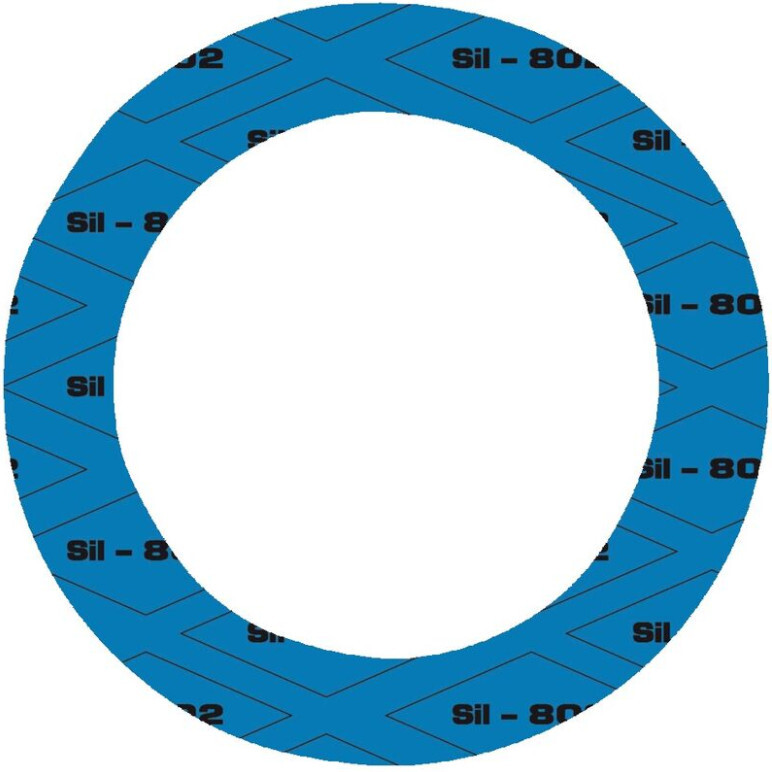

SR-1001492G JOINT
SR-1001492G JOINT 2
SR-1001492G BRIDE+ JOINT

Description

Le profil BECA SR est un joint de bride à simple emboitement mâle/femelle selon la norme NF EN 1514-1 à utiliser avec des faces de joint de type E/F. Il peut être produit en différentes épaisseurs (sur demande) et dans un large choix de matériaux suivant les conditions de service (température, pression, fluide à étancher).

Données techniques

Matériaux

Caoutchouc compact

Fibre élastomère

Graphite

PTFE modifié

Mica

Téléchargement

Dimensions
Matériaux
Données techniques

Dimensions

SR-010341G, SR-010342C, SR-010342G, SR-010343C, SR-010343G, SR-010344C, SR-015391G, SR-015392C, SR-015392G, SR-015393C, SR-015393G, SR-015394C, SR-020501G, SR-020502C, SR-020502G, SR-020503C, SR-020503G, SR-020504C, SR-025571G, SR-025572C, SR-025572G, SR-025573C, SR-025573G, SR-025574C, SR-032651G, SR-032652C, SR-032652G, SR-032653C, SR-032653G, SR-032654C, SR-040751G, SR-040752C, SR-040752G, SR-040753C, SR-040753G, SR-040754C, SR-050871G, SR-050872C, SR-050872G, SR-050873C, SR-050873G, SR-050874C, SR-0651091G, SR-0651092C, SR-0651092G, SR-0651093C, SR-0651093G, SR-0651094C, SR-0801201G, SR-0801202C, SR-0801202G, SR-0801203C, SR-0801203G, SR-0801204C, SR-1001491G, SR-1001492C, SR-1001492G, SR-1001493C, SR-1001493G, SR-1001494C, SR-1251751G, SR-1251752C, SR-1251752G, SR-1251753C, SR-1251753G, SR-1251754C, SR-1502031G, SR-1502032C, SR-1502032G, SR-1502033C, SR-1502033G, SR-1502034C, SR-2002591G, SR-2002592C, SR-2002592G, SR-2002593C, SR-2002593G, SR-2002594C, SR-2503121G, SR-2503122C, SR-2503122G, SR-2503123C, SR-2503123G, SR-2503124C, SR-3003631G, SR-3003632C, SR-3003632G, SR-3003633C, SR-3003633G, SR-3003634C, SR-3504211G, SR-3504212C, SR-3504212G, SR-3504213C, SR-3504213G, SR-3504214C, SR-4004731G, SR-4004732C, SR-4004732G, SR-4004733C, SR-4004733G, SR-4004734C, SR-4505231G, SR-4505232C, SR-4505232G, SR-4505233C, SR-4505233G, SR-4505234C, SR-5005751G, SR-5005752C, SR-5005752G, SR-5005753C, SR-5005753G, SR-5005754C, SR-6006751G, SR-6006752C, SR-6006752G, SR-6006753C, SR-6006753G, SR-6006754C, SR-7007771G, SR-7007772C, SR-7007772G, SR-7007773C, SR-7007773G, SR-7007774C, SR-8008821G, SR-8008822C, SR-8008822G, SR-8008823C, SR-8008823G, SR-8008824C, SR-9009871G, SR-9009872C, SR-9009872G, SR-9009873C, SR-9009873G, SR-9009874C, SR-10921GR, SR-10922CA, SR-10922GR, SR-10923CA, SR-10923GR, SR-10924CA

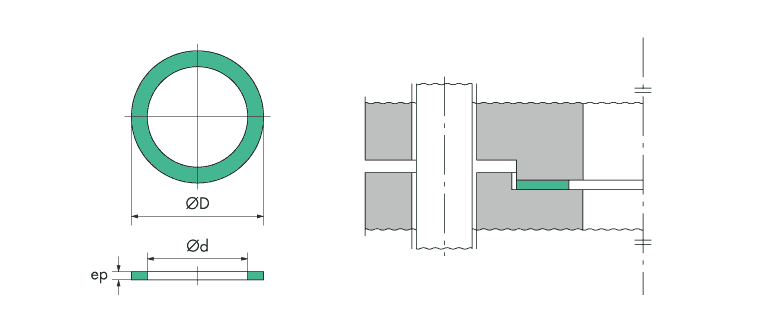

Schéma d'implantationSCHEMA_IMPL_SR

Matériaux

CAOUTCHOUCS COMPACTS

EPDM Peroxyde (Caoutchouc d'Ethylène - Propylène - Diène)

Mélange n° C6101

Copolymère d'éthylène-propylène-diène, l'EPDM est couramment utilisé pour la robinetterie eau chaude, pour les circuits de refroidissement, pour les circuits de freinage, pour les lave-vaisselle, et pour les machines à laver.

Résistance chimique Eau chaude et vapeur jusqu'à +150°C en pointe
Acides organiques et inorganiques
Agents de nettoyage, alcalis de sodium et de potassium
Fluides hydrauliques (HFD-R)
Huiles de silicone et graisses
Solvants polaires (alcools, les cétones, les esters)
Agents atmosphériques et ozone
Problème de compatibilité Huiles minérales et graisses
Hydrocarbures
Faible imperméabilité au gaz
Plage de température -40°C / +120°C (pointe sur courte durée à +150°C)
Homologations ACS / KTW




FIBRES ELASTOMERES

KLINGERSIL® C-4324 - Fibres d’aramide, fibres de verre et liant NBR

Qualité standard destiné aux applications sur les utilités, les process peu corrosifs et les gaz de faibles pressions et températures.

Résistance chimique

Hydrocarbuklingersil-c-4324res
Eau
Huiles
Gaz réfrigérants
Acides Faibles

Plage de température -200°C / +400°C
Pression de service 100 bars
Compressibilité 10%
Homologations

Généraux : Germanischer Lloyd
Alimentaire : WRAS (WRc), Elastomer Guideline
Énergie : Bio-carburants 2003/30/EG
Émission fugitive : DIN-DVGW 3535-6
Environnement : RoHS Directive 2002/95/EG, Directive 2003/11/EG, Directive 76/769/EWG, REACH (SVHC)

KLINGERSIL® C-4430 - Fibres de verre renforcées de fibres d’aramide et liant NBR

Caractéristiques exceptionnelles de tenue au fluage à chaud grâce à une combinaison optimum de fibres de verre renforcées de fibres d’aramide et d’élastomère NBR. Il est de qualité supérieure pour les fluides généraux, convenant particulièrement pour les utilités et les process peu corrosifs.

Résistance chimique Hydrocarburesklingersil-c-4430
Eau
Huiles
Gaz
Vapeurs BP
Réfrigérants
Acides et bases faibles
Plage de température -200°C / +400°C
Pression de service 100 bars
Compressibilité 9%
Homologations

Généraux : Germanischer Lloyd
Alimentaire : WRAS (WRc), DIN-DVGW W270, LNE, Elastomer Guideline, Directive CE 1935/2004 et 2023/2006
Énergie : Bio-carburants 2003/30/EG,
Emission fugitive : DIN-DVGW 3535-6, TA-Luft VDI 2440
Sécurité feu : API 607 cd4, BS 5146 part 1, HTB/DVGW VP401
Oxygène : BAM
Environnement : RoHS Directive 2002/95/EG, Directive 2003/11/EG Directive 76/769/EWG, REACH (SVHC)



KLINGERSIL® C-4438 - Fibres de verre renforcées de fibres d’aramide et liant NBR armé d’un treillis en acier, finition graphitée deux faces

Version armée du KLINGERSIL® C-4430. Le mélange optimum de fibres de verre renforcées de fibres aramide et élastomère NBR offre une excellente tenue au fluage à chaud. Le treillis métallique améliore la tenue à la pression et la résistance mécanique. Il est de qualité supérieure pour les fluides généraux, convenant particulièrement pour les utilités

Résistance chimique Hydrocarburesklingersil-c-4438
Eau
Huiles
Gaz
Vapeur BP
Réfrigérants
Acides et bases faibles
Plage de température -200°C / +400°C
Pression de service 100 bars
Compressibilité 8%
Homologations

Généraux : Germanischer Lloyd
Alimentaire : DIN-DVGW W270, Elastomer Guideline
Énergie: Bio-carburants 2003/30/EG
Émission fugitive : DIN-DVGW 3535-6, ÖVGW, TA-Luft VDI 2440
Sécurité feu : DIN EN ISO 10497 (API 607), HTB/DVGW VP401
Oxygène : BAM
Chlore : Euro Chlor
Environnement : RoHS Directive 2002/95/EG, Directive 2003/11/EG, Directive 76/769/EWG, REACH (SVHC)



KLINGERSIL® C-4400 - Fibres d’aramide et liant NBR

Qualité supérieure, spécialement élaboré pour les gaz, les réfrigérants et les fluides frigorigènes. Il offre une perméabilité très faible.

Résistance chimique

Hydrocarbureklingersil-c-4400s
Eau
Huiles
Gaz
Réfrigérants
Acides faibles

Plage de température -200°C / +400°C
Pression de service 100 bars
Compressibilité 11%
Homologations

Généraux : Germanischer Lloyd
Alimentaire : DIN-DVGW W270, Elastomer Guideline
Énergie: Bio-carburants 2003/30/EG
Émission fugitive : DIN-DVGW 3535-6, ÖVGW, TA-Luft VDI 2440
Sécurité feu : DIN EN ISO 10497 (API 607), HTB/DVGW VP401
Oxygène : BAM
Chlore : Euro Chlor
Environnement : RoHS Directive 2002/95/EG, Directive 2003/11/EG, Directive 76/769/EWG, REACH (SVHC)



KLINGERSIL® C-44GW - Fibres d’aramide et liant NBR

Très bonne propriétés de compressibilité. Le dosage du mélange fibres d’aramide et liant élastomère a permis d’obtenir une qualité particulièrement adaptée pour étancher les gaz, les réfrigérants et l’eau potable. Il est agréé Gaz de France et conforme à la norme NF E 29-533.

Résistance chimique Réfrigérantsklingersil-c-44gw
Gaz (GDF)
Butane
Propane
Huiles
Hydrocarbures
Eau
Plage de température -200°C / +400°C
Pression de service 100 bars
Compressibilité 14%
Homologations

Généraux : Germanischer Lloyd
Alimentaire : KTW, DIN-DVGW W270
Énergie : Bio-carburants 2003/30/EG, GDF, NF E 29-533 CERTIgaz NF ROB-GAZ
Émission fugitive : DIN-DVGW 3535-6
Environnement : RoHS Directive 2002/95/EG, Directive 2003/11/EG, Directive 76/769/EWG, REACH (SVHC)



KLINGERSIL® C-4500 - Fibres de carbone renforcées de fibres d’aramide et liant NBR

Produit de qualité supérieure grâce au choix des fibres technologiquement évoluées. Il est utilisé dans de nombreux domaines aussi bien sur les process corrosifs que sur les utilités. Il est particulièrement adapté pour les process alcalins.

Résistance chimique Hydrocarburesklingersil-c-4500
Eau
Huiles
Gaz
Réfrigérants
Acides
Alcalis
Vapeur BP
Plage de température -200°C / +400°C
Pression de service 100 bars
Compressibilité 12%
Homologations

Généraux : Germanischer Lloyd
Alimentaire : DIN-DVGW W270, Elastomer Guideline
Énergie : Bio-carburants 2003/30/EG
Emission fugitive : DIN-DVGW 3535-6, ÖVGW, TA-Luft VDI 2440
Sécurité feu : DIN EN ISO 10497 (API 607)
Oxygène : BAM
Chlore : Euro Chlor
Environnement : RoHS Directive 2002/95/EG, Directive 2003/11/EG, Directive 76/769/EWG, REACH (SVHC)



KLINGERSIL® 802 - Fibres organiques et liant NBR

Qualité standard économique destiné aux applications pour chauffage et sanitaire.

Résistance chimique Eauklinger-sil-802
Chauffage sanitaire
Climatisation
Gaz
Azote
Hydrocarbures
Plage de température -200°C / +400°C
Pression de service 50 bars
Compressibilité 9%
Homologations

Environnement : RoHS Directive 2002/95/EG, Directive 2003/11/EG, Directive 76/769/EWG, REACH (SVHC)



GRAPHITES

(Sur demande)



PTFE MODIFIES

(Sur demande)



MICA

(Sur demande)

Données techniques

SCHEMA_IMPL_SR

144 dimensions trouvées
SR-010341G
Demande standard
Klingersil C-4430 PN10/16/25/40 10 18 34 1
SR-010342C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 10 18 34 2
SR-010342G
Demande standard
Klingersil C-4430 PN10/16/25/40 10 18 34 2
SR-010343C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 10 18 34 3
SR-010343G
Demande standard
Klingersil C-4430 PN10/16/25/40 10 18 34 3
SR-010344C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 10 18 34 4
SR-015391G
Demande standard
Klingersil C-4430 PN10/16/25/40 15 22 39 1
SR-015392C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 15 22 39 2
SR-015392G
Demande standard
Klingersil C-4430 PN10/16/25/40 15 22 39 2
SR-015393C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 15 22 39 3
SR-015393G
Demande standard
Klingersil C-4430 PN10/16/25/40 15 22 39 3
SR-015394C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 15 22 39 4
SR-020501G
Demande standard
Klingersil C-4430 PN10/16/25/40 20 27 50 1
SR-020502C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 20 27 50 2
SR-020502G
Demande standard
Klingersil C-4430 PN10/16/25/40 20 27 50 2
SR-020503C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 20 27 50 3
SR-020503G
Demande standard
Klingersil C-4430 PN10/16/25/40 20 27 50 3
SR-020504C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 20 27 50 4
SR-025571G
Demande standard
Klingersil C-4430 PN10/16/25/40 25 34 57 1
SR-025572C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 25 34 57 2
SR-025572G
Demande standard
Klingersil C-4430 PN10/16/25/40 25 34 57 2
SR-025573C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 25 34 57 3
SR-025573G
Demande standard
Klingersil C-4430 PN10/16/25/40 25 34 57 3
SR-025574C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 25 34 57 4
SR-032651G
Demande standard
Klingersil C-4430 PN10/16/25/40 32 43 65 1
SR-032652C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 32 43 65 2
SR-032652G
Demande standard
Klingersil C-4430 PN10/16/25/40 32 43 65 2
SR-032653C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 32 43 65 3
SR-032653G
Demande standard
Klingersil C-4430 PN10/16/25/40 32 43 65 3
SR-032654C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 32 43 65 4
SR-040751G
Demande standard
Klingersil C-4430 PN10/16/25/40 40 49 75 1
SR-040752C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 40 49 75 2
SR-040752G
Demande standard
Klingersil C-4430 PN10/16/25/40 40 49 75 2
SR-040753C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 40 49 75 3
SR-040753G
Demande standard
Klingersil C-4430 PN10/16/25/40 40 49 75 3
SR-040754C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 40 49 75 4
SR-050871G
Demande standard
Klingersil C-4430 PN10/16/25/40 50 61 87 1
SR-050872C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 50 61 87 2
SR-050872G
Demande standard
Klingersil C-4430 PN10/16/25/40 50 61 87 2
SR-050873C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 50 61 87 3
SR-050873G
Demande standard
Klingersil C-4430 PN10/16/25/40 50 61 87 3
SR-050874C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 50 61 87 4
SR-0651091G
Demande standard
Klingersil C-4430 PN10/16/25/40 65 77 109 1
SR-0651092C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 65 77 109 2
SR-0651092G
Demande standard
Klingersil C-4430 PN10/16/25/40 65 77 109 2
SR-0651093C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 65 77 109 3
SR-0651093G
Demande standard
Klingersil C-4430 PN10/16/25/40 65 77 109 3
SR-0651094C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 65 77 109 4
SR-0801201G
Demande standard
Klingersil C-4430 PN10/16/25/40 80 89 120 1
SR-0801202C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 80 89 120 2
