BECA FF
Description

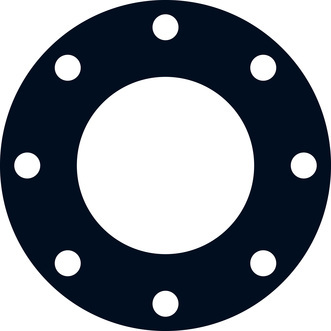

Le profil BECA FF est un joint de bride percé, à trous selon la norme NF EN 1514-1 à utiliser avec des brides à faces de joint de type A (plates) ou de type B (surélevées). Il peut être produit en différentes épaisseurs (sur demande) et dans un large choix de matériaux suivant les conditions de service (température, pression, fluide à étancher).
Données techniques
Matériaux
Caoutchouc compact
Fibre élastomère
Graphite
PTFE modifié
Mica
Téléchargement

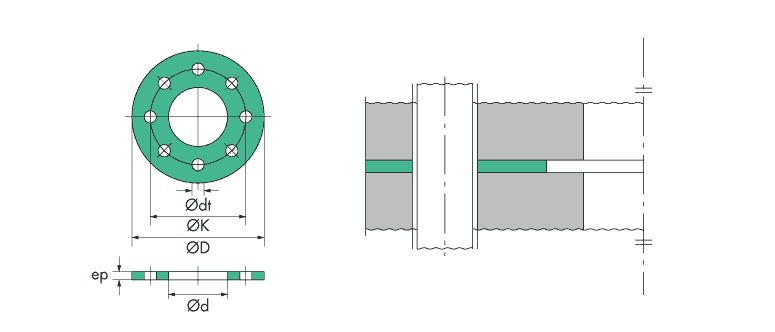

Dimensions
Matériaux
CAOUTCHOUCS COMPACTS
EPDM Peroxyde (Caoutchouc d'Ethylène - Propylène - Diène)
Mélange n° C6101
Copolymère d'éthylène-propylène-diène, l'EPDM est couramment utilisé pour la robinetterie eau chaude, pour les circuits de refroidissement, pour les circuits de freinage, pour les lave-vaisselle, et pour les machines à laver.
| Résistance chimique | Eau chaude et vapeur jusqu'à +150°C en pointe Acides organiques et inorganiques Agents de nettoyage, alcalis de sodium et de potassium Fluides hydrauliques (HFD-R) Huiles de silicone et graisses Solvants polaires (alcools, les cétones, les esters) Agents atmosphériques et ozone |
|---|---|
| Problème de compatibilité | Huiles minérales et graisses Hydrocarbures Faible imperméabilité au gaz |
| Plage de température | -40°C / +120°C (pointe sur courte durée à +150°C) |
| Homologations | ACS / KTW |
FIBRES ELASTOMERES
KLINGERSIL® C-4324 - Fibres d’aramide, fibres de verre et liant NBR
Qualité standard destiné aux applications sur les utilités, les process peu corrosifs et les gaz de faibles pressions et températures.
| Résistance chimique |
Hydrocarbu |
|---|---|
| Plage de température | -200°C / +400°C |
| Pression de service | 100 bars |
| Compressibilité | 10% |
| Homologations |
Généraux : Germanischer Lloyd |
resKLINGERSIL® C-4430 - Fibres de verre renforcées de fibres d’aramide et liant NBR
Caractéristiques exceptionnelles de tenue au fluage à chaud grâce à une combinaison optimum de fibres de verre renforcées de fibres d’aramide et d’élastomère NBR. Il est de qualité supérieure pour les fluides généraux, convenant particulièrement pour les utilités et les process peu corrosifs.
| Résistance chimique | Hydrocarbures Eau Huiles Gaz Vapeurs BP Réfrigérants Acides et bases faibles |
|---|---|
| Plage de température | -200°C / +400°C |
| Pression de service | 100 bars |
| Compressibilité | 9% |
| Homologations |
Généraux : Germanischer Lloyd |
KLINGERSIL® C-4438 - Fibres de verre renforcées de fibres d’aramide et liant NBR armé d’un treillis en acier, finition graphitée deux faces
Version armée du KLINGERSIL® C-4430. Le mélange optimum de fibres de verre renforcées de fibres aramide et élastomère NBR offre une excellente tenue au fluage à chaud. Le treillis métallique améliore la tenue à la pression et la résistance mécanique. Il est de qualité supérieure pour les fluides généraux, convenant particulièrement pour les utilités
| Résistance chimique | Hydrocarbures Eau Huiles Gaz Vapeur BP Réfrigérants Acides et bases faibles |
|---|---|
| Plage de température | -200°C / +400°C |
| Pression de service | 100 bars |
| Compressibilité | 8% |
| Homologations |
Généraux : Germanischer Lloyd |
KLINGERSIL® C-4400 - Fibres d’aramide et liant NBR
Qualité supérieure, spécialement élaboré pour les gaz, les réfrigérants et les fluides frigorigènes. Il offre une perméabilité très faible.
| Résistance chimique |
Hydrocarbu |
|---|---|
| Plage de température | -200°C / +400°C |
| Pression de service | 100 bars |
| Compressibilité | 11% |
| Homologations |
Généraux : Germanischer Lloyd |
res
KLINGERSIL® C-44GW - Fibres d’aramide et liant NBR
Très bonne propriétés de compressibilité. Le dosage du mélange fibres d’aramide et liant élastomère a permis d’obtenir une qualité particulièrement adaptée pour étancher les gaz, les réfrigérants et l’eau potable. Il est agréé Gaz de France et conforme à la norme NF E 29-533.
| Résistance chimique | Réfrigérants Gaz (GDF) Butane Propane Huiles Hydrocarbures Eau |
|---|---|
| Plage de température | -200°C / +400°C |
| Pression de service | 100 bars |
| Compressibilité | 14% |
| Homologations |
Généraux : Germanischer Lloyd |
KLINGERSIL® C-4500 - Fibres de carbone renforcées de fibres d’aramide et liant NBR
Produit de qualité supérieure grâce au choix des fibres technologiquement évoluées. Il est utilisé dans de nombreux domaines aussi bien sur les process corrosifs que sur les utilités. Il est particulièrement adapté pour les process alcalins.
| Résistance chimique | Hydrocarbures Eau Huiles Gaz Réfrigérants Acides Alcalis Vapeur BP |
|---|---|
| Plage de température | -200°C / +400°C |
| Pression de service | 100 bars |
| Compressibilité | 12% |
| Homologations |
Généraux : Germanischer Lloyd |
KLINGERSIL® 802 - Fibres organiques et liant NBR
Qualité standard économique destiné aux applications pour chauffage et sanitaire.
| Résistance chimique | Eau Chauffage sanitaire Climatisation Gaz Azote Hydrocarbures |
|---|---|
| Plage de température | -200°C / +400°C |
| Pression de service | 50 bars |
| Compressibilité | 9% |
| Homologations |
Environnement : RoHS Directive 2002/95/EG, Directive 2003/11/EG, Directive 76/769/EWG, REACH (SVHC) |
GRAPHITES
(Sur demande)
PTFE MODIFIES
(Sur demande)
MICA
(Sur demande)
Données techniques
|
FF-010751G
|
Klingersil C-4430 | PN2.5/6 | 10 | 18 | 75 | 1 | 4 | 11 |
|
FF-010752C
|
EPDM Peroxyde 70SHA Noir | PN2.5/6 | 10 | 18 | 75 | 2 | 4 | 11 |
|
FF-010752G
|
Klingersil C-4430 | PN2.5/6 | 10 | 18 | 75 | 2 | 4 | 11 |
|
FF-010753C
|
EPDM Peroxyde 70SHA Noir | PN2.5/6 | 10 | 18 | 75 | 3 | 4 | 11 |
|
FF-010753G
|
Klingersil C-4430 | PN2.5/6 | 10 | 18 | 75 | 3 | 4 | 11 |
|
FF-010754C
|
EPDM Peroxyde 70SHA Noir | PN2.5/6 | 10 | 18 | 75 | 4 | 4 | 11 |
|
FF-010901G
|
Klingersil C-4430 | PN10/16/25/40 | 10 | 18 | 90 | 1 | 4 | 14 |
|
FF-010902C
|
EPDM Peroxyde 70SHA Noir | PN10/16/25/40 | 10 | 18 | 90 | 2 | 4 | 14 |
|
FF-010902G
|
Klingersil C-4430 | PN10/16/25/40 | 10 | 18 | 90 | 2 | 4 | 14 |
|
FF-010903C
|
EPDM Peroxyde 70SHA Noir | PN10/16/25/40 | 10 | 18 | 90 | 3 | 4 | 14 |
|
FF-010903G
|
Klingersil C-4430 | PN10/16/25/40 | 10 | 18 | 90 | 3 | 4 | 14 |
|
FF-010904C
|
EPDM Peroxyde 70SHA Noir | PN10/16/25/40 | 10 | 18 | 90 | 4 | 4 | 14 |
|
FF-015801G
|
Klingersil C-4430 | PN2.5/6 | 15 | 22 | 80 | 1 | 4 | 11 |
|
FF-015802C
|
EPDM Peroxyde 70SHA Noir | PN2.5/6 | 15 | 22 | 80 | 2 | 4 | 11 |
|
FF-015802G
|
Klingersil C-4430 | PN2.5/6 | 15 | 22 | 80 | 2 | 4 | 11 |
|
FF-015803C
|
EPDM Peroxyde 70SHA Noir | PN2.5/6 | 15 | 22 | 80 | 3 | 4 | 11 |
|
FF-015803G
|
Klingersil C-4430 | PN2.5/6 | 15 | 22 | 80 | 3 | 4 | 11 |
|
FF-015804C
|
EPDM Peroxyde 70SHA Noir | PN2.5/6 | 15 | 22 | 80 | 4 | 4 | 11 |
|
FF-015951G
|
Klingersil C-4430 | PN10/16/25/40 | 15 | 22 | 95 | 1 | 4 | 14 |
|
FF-015952C
|
EPDM Peroxyde 70SHA Noir | PN10/16/25/40 | 15 | 22 | 95 | 2 | 4 | 14 |
|
FF-015952G
|
Klingersil C-4430 | PN10/16/25/40 | 15 | 22 | 95 | 2 | 4 | 14 |
|
FF-015953C
|
EPDM Peroxyde 70SHA Noir | PN10/16/25/40 | 15 | 22 | 95 | 3 | 4 | 14 |
|
FF-015953G
|
Klingersil C-4430 | PN10/16/25/40 | 15 | 22 | 95 | 3 | 4 | 14 |
|
FF-015954C
|
EPDM Peroxyde 70SHA Noir | PN10/16/25/40 | 15 | 22 | 95 | 4 | 4 | 14 |
|
FF-020901G
|
Klingersil C-4430 | PN2.5/6 | 20 | 27 | 90 | 1 | 4 | 11 |
|
FF-020902C
|
EPDM Peroxyde 70SHA Noir | PN2.5/6 | 20 | 27 | 90 | 2 | 4 | 11 |
|
FF-020902G
|
Klingersil C-4430 | PN2.5/6 | 20 | 27 | 90 | 2 | 4 | 11 |
|
FF-020903C
|
EPDM Peroxyde 70SHA Noir | PN2.5/6 | 20 | 27 | 90 | 3 | 4 | 11 |
|
FF-020903G
|
Klingersil C-4430 | PN2.5/6 | 20 | 27 | 90 | 3 | 4 | 11 |
|
FF-020904C
|
EPDM Peroxyde 70SHA Noir | PN2.5/6 | 20 | 27 | 90 | 4 | 4 | 11 |
|
FF-0201051G
|
Klingersil C-4430 | PN10/16/25/40 | 20 | 27 | 105 | 1 | 4 | 14 |
|
FF-0201052C
|
EPDM Peroxyde 70SHA Noir | PN10/16/25/40 | 20 | 27 | 105 | 2 | 4 | 14 |
|
FF-0201052G
|
Klingersil C-4430 | PN10/16/25/40 | 20 | 27 | 105 | 2 | 4 | 14 |
|
FF-0201053C
|
EPDM Peroxyde 70SHA Noir | PN10/16/25/40 | 20 | 27 | 105 | 3 | 4 | 14 |
|
FF-0201053G
|
Klingersil C-4430 | PN10/16/25/40 | 20 | 27 | 105 | 3 | 4 | 14 |
|
FF-0201054C
|
EPDM Peroxyde 70SHA Noir | PN10/16/25/40 | 20 | 27 | 105 | 4 | 4 | 14 |
|
FF-0251001G
|
Klingersil C-4430 | PN2.5/6 | 25 | 34 | 100 | 1 | 4 | 11 |
|
FF-0251002C
|
EPDM Peroxyde 70SHA Noir | PN2.5/6 | 25 | 34 | 100 | 2 | 4 | 11 |
|
FF-0251002G
|
Klingersil C-4430 | PN2.5/6 | 25 | 34 | 100 | 2 | 4 | 11 |
|
FF-0251003C
|
EPDM Peroxyde 70SHA Noir | PN2.5/6 | 25 | 34 | 100 | 3 | 4 | 11 |
|
FF-0251003G
|
Klingersil C-4430 | PN2.5/6 | 25 | 34 | 100 | 3 | 4 | 11 |
|
FF-0251004C
|
EPDM Peroxyde 70SHA Noir | PN2.5/6 | 25 | 34 | 100 | 4 | 4 | 11 |
|
FF-0251151G
|
Klingersil C-4430 | PN10/16/25/40 | 25 | 34 | 115 | 1 | 4 | 14 |
|
FF-0251152C
|
EPDM Peroxyde 70SHA Noir | PN10/16/25/40 | 25 | 34 | 115 | 2 | 4 | 14 |
|
FF-0251152G
|
Klingersil C-4430 | PN10/16/25/40 | 25 | 34 | 115 | 2 | 4 | 14 |
|
FF-0251153C
|
EPDM Peroxyde 70SHA Noir | PN10/16/25/40 | 25 | 34 | 115 | 3 | 4 | 14 |
|
FF-0251153G
|
Klingersil C-4430 | PN10/16/25/40 | 25 | 34 | 115 | 3 | 4 | 14 |
|
FF-0251154C
|
EPDM Peroxyde 70SHA Noir | PN10/16/25/40 | 25 | 34 | 115 | 4 | 4 | 14 |
|
FF-0321201G
|
Klingersil C-4430 | PN2.5/6 | 32 | 43 | 120 | 1 | 4 | 14 |
|
FF-0321202C
|
EPDM Peroxyde 70SHA Noir | PN2.5/6 | 32 | 43 | 120 | 2 | 4 | 14 |
