BECA IBC

BECA IBC
BECA IBC

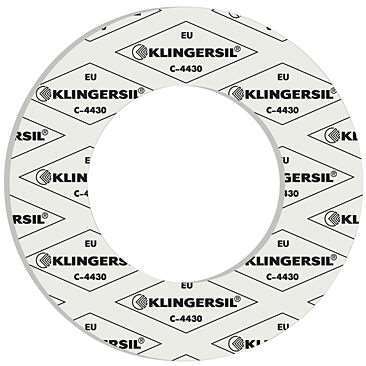

IBC-1001682G JOINT
IBC-1001682G JOINT 2
IBC-1001682G BRIDE+JOINT

Description

Le profil BECA IBC est un joint de bride inscrit selon la norme NF EN 1514-1 à utiliser avec des brides à faces de joint de type A (plates) ou de type B (surélevées). Il peut être produit en différentes épaisseurs (sur demande) et dans un large choix de matériaux suivant les conditions de service (température, pression, fluide à étancher).

Données techniques

Matériaux

Caoutchouc compact

Fibre élastomère

Graphite

PTFE modifié

Mica

Téléchargement

Dimensions
Matériaux
Données techniques

Dimensions

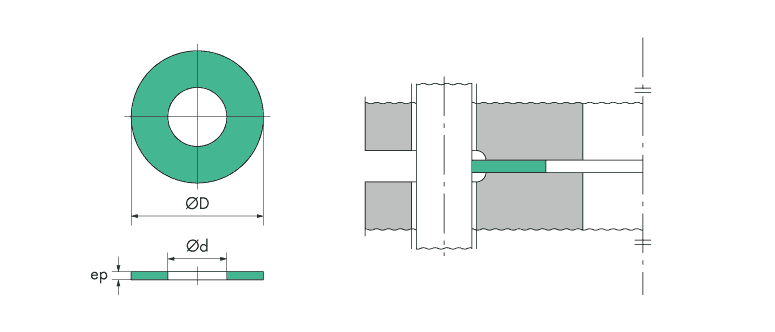

Schéma d'implantationSCHEMA_IMPL_IBC

Matériaux

CAOUTCHOUCS COMPACTS

EPDM Peroxyde (Caoutchouc d'Ethylène - Propylène - Diène)

Mélange n° C6101

Copolymère d'éthylène-propylène-diène, l'EPDM est couramment utilisé pour la robinetterie eau chaude, pour les circuits de refroidissement, pour les circuits de freinage, pour les lave-vaisselle, et pour les machines à laver.

Résistance chimique Eau chaude et vapeur jusqu'à +150°C en pointe
Acides organiques et inorganiques
Agents de nettoyage, alcalis de sodium et de potassium
Fluides hydrauliques (HFD-R)
Huiles de silicone et graisses
Solvants polaires (alcools, les cétones, les esters)
Agents atmosphériques et ozone
Problème de compatibilité Huiles minérales et graisses
Hydrocarbures
Faible imperméabilité au gaz
Plage de température -40°C / +120°C (pointe sur courte durée à +150°C)
Homologations ACS / KTW




FIBRES ELASTOMERES

KLINGERSIL® C-4324 - Fibres d’aramide, fibres de verre et liant NBR

Qualité standard destiné aux applications sur les utilités, les process peu corrosifs et les gaz de faibles pressions et températures.

Résistance chimique

Hydrocarburklingersil-c-4324es
Eau
Huiles
Gaz réfrigérants
Acides Faibles

Plage de température -200°C / +400°C
Pression de service 100 bars
Compressibilité 10%
Homologations

Généraux : Germanischer Lloyd
Alimentaire : WRAS (WRc), Elastomer Guideline
Énergie : Bio-carburants 2003/30/EG
Émission fugitive : DIN-DVGW 3535-6
Environnement : RoHS Directive 2002/95/EG, Directive 2003/11/EG, Directive 76/769/EWG, REACH (SVHC)

KLINGERSIL® C-4430 - Fibres de verre renforcées de fibres d’aramide et liant NBR

Caractéristiques exceptionnelles de tenue au fluage à chaud grâce à une combinaison optimum de fibres de verre renforcées de fibres d’aramide et d’élastomère NBR. Il est de qualité supérieure pour les fluides généraux, convenant particulièrement pour les utilités et les process peu corrosifs.

Résistance chimique Hydrocarburesklingersil-c-4430
Eau
Huiles
Gaz
Vapeurs BP
Réfrigérants
Acides et bases faibles
Plage de température -200°C / +400°C
Pression de service 100 bars
Compressibilité 9%
Homologations

Généraux : Germanischer Lloyd
Alimentaire : WRAS (WRc), DIN-DVGW W270, LNE, Elastomer Guideline, Directive CE 1935/2004 et 2023/2006
Énergie : Bio-carburants 2003/30/EG,
Emission fugitive : DIN-DVGW 3535-6, TA-Luft VDI 2440
Sécurité feu : API 607 cd4, BS 5146 part 1, HTB/DVGW VP401
Oxygène : BAM
Environnement : RoHS Directive 2002/95/EG, Directive 2003/11/EG Directive 76/769/EWG, REACH (SVHC)



KLINGERSIL® C-4438 - Fibres de verre renforcées de fibres d’aramide et liant NBR armé d’un treillis en acier, finition graphitée deux faces

Version armée du KLINGERSIL® C-4430. Le mélange optimum de fibres de verre renforcées de fibres aramide et élastomère NBR offre une excellente tenue au fluage à chaud. Le treillis métallique améliore la tenue à la pression et la résistance mécanique. Il est de qualité supérieure pour les fluides généraux, convenant particulièrement pour les utilités

Résistance chimique Hydrocarburesklingersil-c-4438
Eau
Huiles
Gaz
Vapeur BP
Réfrigérants
Acides et bases faibles
Plage de température -200°C / +400°C
Pression de service 100 bars
Compressibilité 8%
Homologations

Généraux : Germanischer Lloyd
Alimentaire : DIN-DVGW W270, Elastomer Guideline
Énergie: Bio-carburants 2003/30/EG
Émission fugitive : DIN-DVGW 3535-6, ÖVGW, TA-Luft VDI 2440
Sécurité feu : DIN EN ISO 10497 (API 607), HTB/DVGW VP401
Oxygène : BAM
Chlore : Euro Chlor
Environnement : RoHS Directive 2002/95/EG, Directive 2003/11/EG, Directive 76/769/EWG, REACH (SVHC)



KLINGERSIL® C-4400 - Fibres d’aramide et liant NBR

Qualité supérieure, spécialement élaboré pour les gaz, les réfrigérants et les fluides frigorigènes. Il offre une perméabilité très faible.

Résistance chimique

Hydrocarbureklingersil-c-4400s
Eau
Huiles
Gaz
Réfrigérants
Acides faibles

Plage de température -200°C / +400°C
Pression de service 100 bars
Compressibilité 11%
Homologations

Généraux : Germanischer Lloyd
Alimentaire : DIN-DVGW W270, Elastomer Guideline
Énergie: Bio-carburants 2003/30/EG
Émission fugitive : DIN-DVGW 3535-6, ÖVGW, TA-Luft VDI 2440
Sécurité feu : DIN EN ISO 10497 (API 607), HTB/DVGW VP401
Oxygène : BAM
Chlore : Euro Chlor
Environnement : RoHS Directive 2002/95/EG, Directive 2003/11/EG, Directive 76/769/EWG, REACH (SVHC)



KLINGERSIL® C-44GW - Fibres d’aramide et liant NBR

Très bonne propriétés de compressibilité. Le dosage du mélange fibres d’aramide et liant élastomère a permis d’obtenir une qualité particulièrement adaptée pour étancher les gaz, les réfrigérants et l’eau potable. Il est agréé Gaz de France et conforme à la norme NF E 29-533.

Résistance chimique Réfrigérantsklingersil-c-44gw
Gaz (GDF)
Butane
Propane
Huiles
Hydrocarbures
Eau
Plage de température -200°C / +400°C
Pression de service 100 bars
Compressibilité 14%
Homologations

Généraux : Germanischer Lloyd
Alimentaire : KTW, DIN-DVGW W270
Énergie : Bio-carburants 2003/30/EG, GDF, NF E 29-533 CERTIgaz NF ROB-GAZ
Émission fugitive : DIN-DVGW 3535-6
Environnement : RoHS Directive 2002/95/EG, Directive 2003/11/EG, Directive 76/769/EWG, REACH (SVHC)



KLINGERSIL® C-4500 - Fibres de carbone renforcées de fibres d’aramide et liant NBR

Produit de qualité supérieure grâce au choix des fibres technologiquement évoluées. Il est utilisé dans de nombreux domaines aussi bien sur les process corrosifs que sur les utilités. Il est particulièrement adapté pour les process alcalins.

Résistance chimique Hydrocarburesklingersil-c-4500
Eau
Huiles
Gaz
Réfrigérants
Acides
Alcalis
Vapeur BP
Plage de température -200°C / +400°C
Pression de service 100 bars
Compressibilité 12%
Homologations

Généraux : Germanischer Lloyd
Alimentaire : DIN-DVGW W270, Elastomer Guideline
Énergie : Bio-carburants 2003/30/EG
Emission fugitive : DIN-DVGW 3535-6, ÖVGW, TA-Luft VDI 2440
Sécurité feu : DIN EN ISO 10497 (API 607)
Oxygène : BAM
Chlore : Euro Chlor
Environnement : RoHS Directive 2002/95/EG, Directive 2003/11/EG, Directive 76/769/EWG, REACH (SVHC)



KLINGERSIL® 802 - Fibres organiques et liant NBR

Qualité standard économique destiné aux applications pour chauffage et sanitaire.

Résistance chimique Eauklinger-sil-802
Chauffage sanitaire
Climatisation
Gaz
Azote
Hydrocarbures
Plage de température -200°C / +400°C
Pression de service 50 bars
Compressibilité 9%
Homologations

Environnement : RoHS Directive 2002/95/EG, Directive 2003/11/EG, Directive 76/769/EWG, REACH (SVHC)



GRAPHITES

(Sur demande)



PTFE MODIFIES

(Sur demande)



MICA

(Sur demande)

Données techniques

SCHEMA_IMPL_IBC

762 dimensions trouvées
IBC-010391G
Demande standard
Klingersil C-4430 PN2.5/6 10 18 39 1
IBC-010392C
Demande standard
EPDM Peroxyde 70SHA Noir PN2.5/6 10 18 39 2
IBC-010392G
Demande standard
Klingersil C-4430 PN2.5/6 10 18 39 2
IBC-010393C
Demande standard
EPDM Peroxyde 70SHA Noir PN2.5/6 10 18 39 3
IBC-010393G
Demande standard
Klingersil C-4430 PN2.5/6 10 18 39 3
IBC-010394C
Demande standard
EPDM Peroxyde 70SHA Noir PN2.5/6 10 18 39 4
IBC-010461G
Demande standard
Klingersil C-4430 PN10/16/25/40 10 18 46 1
IBC-010462C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 10 18 46 2
IBC-010462G
Demande standard
Klingersil C-4430 PN10/16/25/40 10 18 46 2
IBC-010463C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 10 18 46 3
IBC-010463G
Demande standard
Klingersil C-4430 PN10/16/25/40 10 18 46 3
IBC-010464C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 10 18 46 4
IBC-010561G
Demande standard
Klingersil C-4430 PN63 10 18 56 1
IBC-010562C
Demande standard
EPDM Peroxyde 70SHA Noir PN63 10 18 56 2
IBC-010562G
Demande standard
Klingersil C-4430 PN63 10 18 56 2
IBC-010563C
Demande standard
EPDM Peroxyde 70SHA Noir PN63 10 18 56 3
IBC-010563G
Demande standard
Klingersil C-4430 PN63 10 18 56 3
IBC-010564C
Demande standard
EPDM Peroxyde 70SHA Noir PN63 10 18 56 4
IBC-015611G
Demande standard
Klingersil C-4430 PN63 15 21 61 1
IBC-015612C
Demande standard
EPDM Peroxyde 70SHA Noir PN63 15 21 61 2
IBC-015612G
Demande standard
Klingersil C-4430 PN63 15 21 61 2
IBC-015613C
Demande standard
EPDM Peroxyde 70SHA Noir PN63 15 21 61 3
IBC-015613G
Demande standard
Klingersil C-4430 PN63 15 21 61 3
IBC-015614C
Demande standard
EPDM Peroxyde 70SHA Noir PN63 15 21 61 4
IBC-015441G
Demande standard
Klingersil C-4430 PN2.5/6 15 22 44 1
IBC-015442C
Demande standard
EPDM Peroxyde 70SHA Noir PN2.5/6 15 22 44 2
IBC-015442G
Demande standard
Klingersil C-4430 PN2.5/6 15 22 44 2
IBC-015443C
Demande standard
EPDM Peroxyde 70SHA Noir PN2.5/6 15 22 44 3
IBC-015443G
Demande standard
Klingersil C-4430 PN2.5/6 15 22 44 3
IBC-015444C
Demande standard
EPDM Peroxyde 70SHA Noir PN2.5/6 15 22 44 4
IBC-015511G
Demande standard
Klingersil C-4430 PN10/16/25/40 15 22 51 1
IBC-015512C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 15 22 51 2
IBC-015512G
Demande standard
Klingersil C-4430 PN10/16/25/40 15 22 51 2
IBC-015513C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 15 22 51 3
IBC-015513G
Demande standard
Klingersil C-4430 PN10/16/25/40 15 22 51 3
IBC-015514C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 15 22 51 4
IBC-020721G
Demande standard
Klingersil C-4430 PN63 20 25 72 1
IBC-020722C
Demande standard
EPDM Peroxyde 70SHA Noir PN63 20 25 72 2
IBC-020722G
Demande standard
Klingersil C-4430 PN63 20 25 72 2
IBC-020723C
Demande standard
EPDM Peroxyde 70SHA Noir PN63 20 25 72 3
IBC-020723G
Demande standard
Klingersil C-4430 PN63 20 25 72 3
IBC-020724C
Demande standard
EPDM Peroxyde 70SHA Noir PN63 20 25 72 4
IBC-020541G
Demande standard
Klingersil C-4430 PN2.5/6 20 27 54 1
IBC-020542C
Demande standard
EPDM Peroxyde 70SHA Noir PN2.5/6 20 27 54 2
IBC-020542G
Demande standard
Klingersil C-4430 PN2.5/6 20 27 54 2
IBC-020543C
Demande standard
EPDM Peroxyde 70SHA Noir PN2.5/6 20 27 54 3
IBC-020543G
Demande standard
Klingersil C-4430 PN2.5/6 20 27 54 3
IBC-020544C
Demande standard
EPDM Peroxyde 70SHA Noir PN2.5/6 20 27 54 4
IBC-020611G
Demande standard
Klingersil C-4430 PN10/16/25/40 20 27 61 1
IBC-020612C
Demande standard
EPDM Peroxyde 70SHA Noir PN10/16/25/40 20 27 61 2
