BECA 087A

Coussinets de glissement / Coussinets frittés

BECA 087A - bronze

Description

Le profil BECA 087A est un coussinet de glissement cylindrique auto-lubrifié composé d'une structure poreuse de bronze fritté imprégné d'un lubrifiant par capillarité sous vide lui offrant d'excellentes propriétés de glissement.

Avantages

Auto-lubrifiant

Utilisation à sec

Aucun entretien

Vitesse linéaire élevée

Applications

Perceuse

Visseuse

Mixeur

Robot ménager

Téléchargement

Dimensions

Données techniques

Recommandations de conception

Dimensions

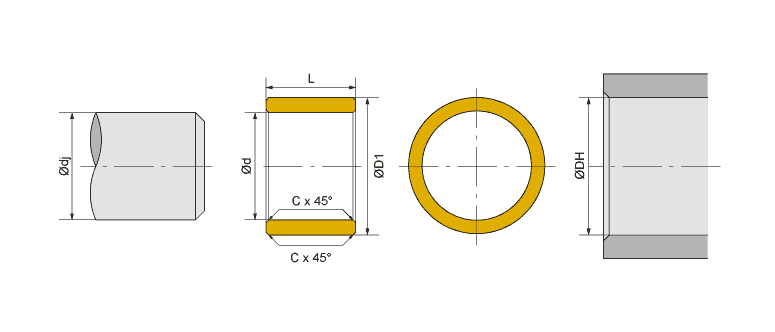

Schéma d'implantation SCHEMA_IMPL_BECA-087A

Données techniques

SCHEMA_IMPL_BECA-087A

Microstructure

Représentation		Description
	1	Bronze fritté
	2	Huile imprégnée

Conditions limites

Donnée		Valeur	Unité
Fonctionnement	Sec	+++
Fonctionnement	Lubrifié	+
Température	T° maxi	+120	°C
Température	T° mini	-20	°C
Charge maxi	Statique	20	MPa
Vitesse maxi	/	7	m/s
PV maxi	Sec, en continu	1,8	MPa.m/s
Coefficient de frottement	/	0,03	kg/mm2
Imprégnation d'huile	/	22	%

Recommandations de conception

Tolérances appliquées au niveau des interfaces et du coussinet

Diamètre d'arbre	Tolérance	Diamètre d'alésage	Tolérance
Ødj	h7	ØDH	H7
Diam. inter du coussinet	Tolérance	Diam. exter du coussinet	Tolérance	Largeur du coussinet	Tolérance
Ød 3 - 79 mm	F7	ØD1	r7	L	Js13
Ød >= 80 mm	F7	ØD1	r8	L	Js13

353 dimensions trouvées

087-150407A Demande standard	1,5	4	7
087-250608A Demande standard	2,5	6	8
087-030605A Demande standard	3	6	5
087-030608A Demande standard	3	6	8
087-030806A Demande standard	3	8	6
087-030807A Demande standard	3	8	7
087-040704A Demande standard	4	7	4
087-040708A Demande standard	4	7	8
087-040804A Demande standard	4	8	4
087-040808A Demande standard	4	8	8
087-040810A Demande standard	4	8	10
087-040812A Demande standard	4	8	12
087-041010A Demande standard	4	10	10
087-050808A Demande standard	5	8	8
087-050810A Demande standard	5	8	10
087-050905A Demande standard	5	9	5
087-050909A Demande standard	5	9	9
087-050911A Demande standard	5	9	11
087-051005A Demande standard	5	10	5
087-051010A Demande standard	5	10	10
087-051014A Demande standard	5	10	14
087-060806A Demande standard	6	8	6
087-060808A Demande standard	6	8	8
087-060906A Demande standard	6	9	6
087-060909A Demande standard	6	9	9
087-061005A Demande standard	6	10	5
087-061006A Demande standard	6	10	6
087-061008A Demande standard	6	10	8
087-061010A Demande standard	6	10	10
087-061012A Demande standard	6	10	12
087-061014A Demande standard	6	10	14
087-061206A Demande standard	6	12	6
087-061212A Demande standard	6	12	12
087-061215A Demande standard	6	12	15
087-061216A Demande standard	6	12	16
087-061225A Demande standard	6	12	25
087-061412A Demande standard	6	14	12
087-071108A Demande standard	7	11	8
087-071113A Demande standard	7	11	13
087-071313A Demande standard	7	13	13
087-071315A Demande standard	7	13	15
087-071322A Demande standard	7	13	22
087-071325A Demande standard	7	13	25
087-071410A Demande standard	7	14	10
087-081116A Demande standard	8	11	16
087-008012A Demande standard	8	12	8
087-081210A Demande standard	8	12	10
087-081212A Demande standard	8	12	12
087-081213A Demande standard	8	12	13
087-081214A Demande standard	8	12	14
